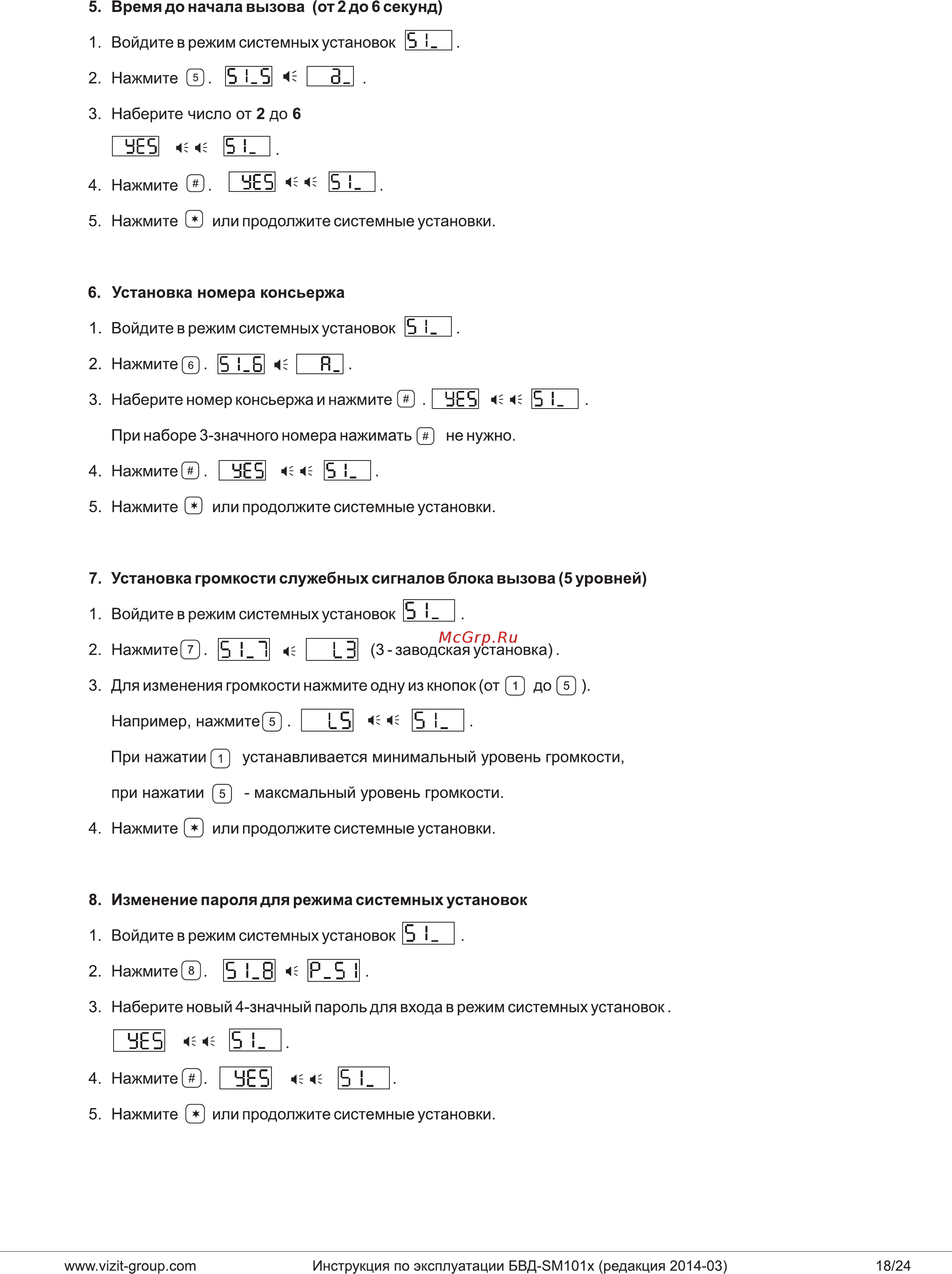

5 Время до начала вызова от 2 до 6 секунд 1 Войдите в режим системных установок Б L 2 Нажмите Б LSI 4i 3 3 Наберите число от 2 до 6 E3S КП 4 Нажмите I БЕБ 4J 4i S L 5 Нажмите 0 или продолжите системные установки 6 Установка номера консьержа 1 Войдите в режим системных установок Б I 2 Нажмите Б Б 4 Й 3 Наберите номер консьержа и нажмите БЕ Б 4 4 5 При наборе 3 значного номера нажимать не нужно 4 Нажмите ЗЕБ 4 Б 5 Нажмите или продолжите системные установки 7 Установка громкости служебных сигналов блока вызова 5 уровней 1 Войдите в режим системных установок Б L 2 Нажмите Б L 3 3 заводская установка 3 Для изменения громкости нажмите одну из кнопок от до LS 4 4 5 I Например нажмите При нажатии устанавливается минимальный уровень громкости при нажатии максмальный уровень громкости 4 Нажмите или продолжите системные установки 8 Изменение пароля для режима системных установок 1 Войдите в режим системных установок Б 2 Нажмите 5 L8 4 Р Б I 3 Наберите новый 4 значный пароль для входа в режим системных установок ЧЕБ 4 е Б I Нажмите ЗЕБ 4i 4i S i 5 Нажмите или продолжите системные установки www vizit group com Инструкция по эксплуатации БВД SMIOIx редакция 2014 03 18 24
