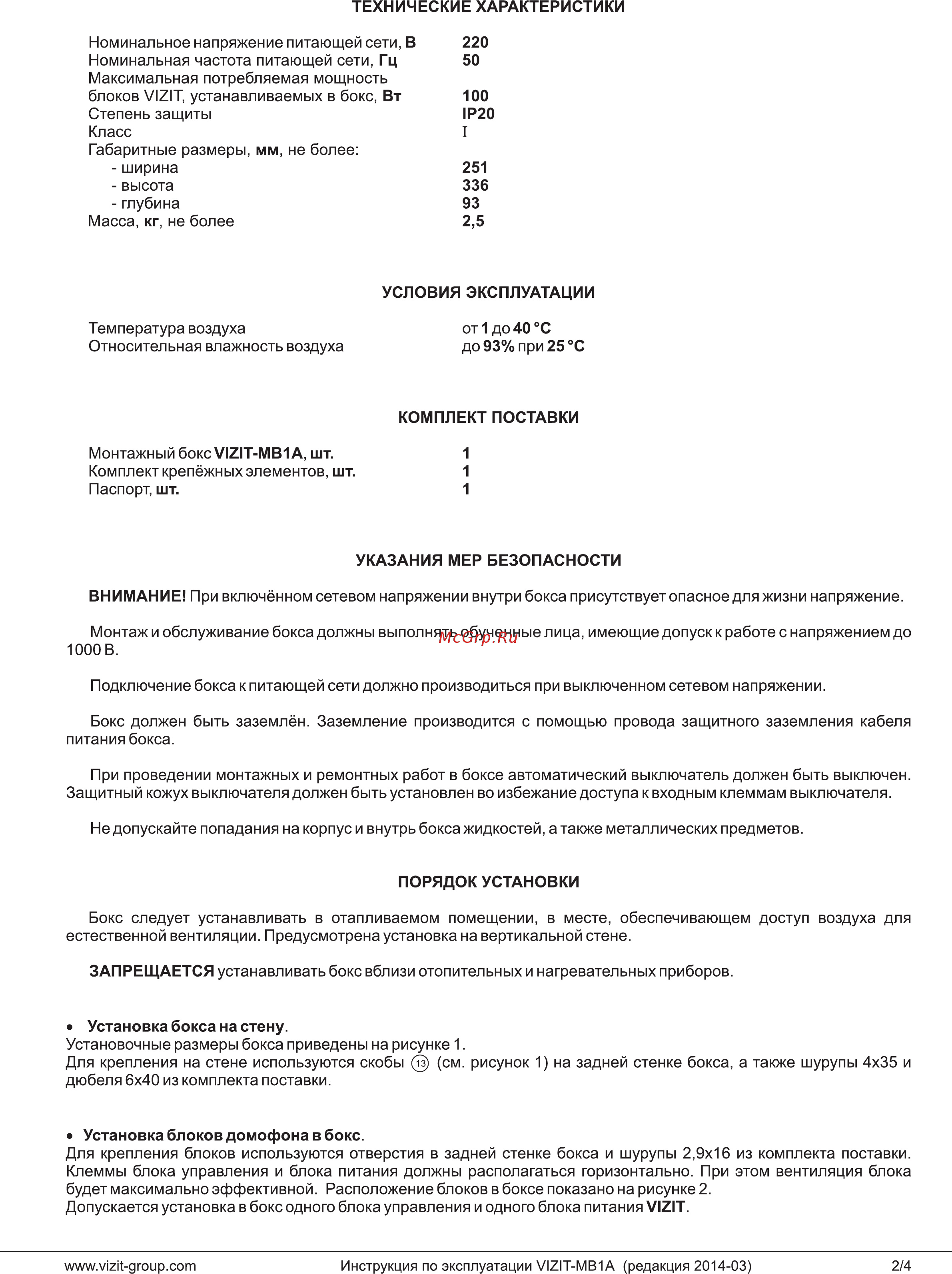

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Номинальное напряжение питающей сети В 220 Номинальная частота питающей сети Гц 50 Максимальная потребляемая мощность блоков VIZIT устанавливаемых в бокс Вт 100 Степень защиты Класс Габаритные размеры мм не более ширина высота глубина Масса кг не более IP20 I 251 336 93 2 5 УСЛОВИЯ ЭКСПЛУАТАЦИИ Температура воздуха Относительная влажность воздуха от 1 до 40 C до 93 при 25 C КОМПЛЕКТ ПОСТАВКИ Монтажный бокс VIZIT MB1 А шт Комплект крепёжных элементов шт Паспорт шт 1 1 1 УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ ВНИМАНИЕ При включённом сетевом напряжении внутри бокса присутствует опасное для жизни напряжение Монтаж и обслуживание бокса должны выполнять обученные лица имеющие допуск к работе с напряжением до 1000 В Подключение бокса к питающей сети должно производиться при выключенном сетевом напряжении Бокс должен быть заземлён Заземление производится с помощью провода защитного заземления кабеля питания бокса При проведении монтажных и ремонтных работ в боксе автоматический выключатель должен быть выключен Защитный кожух выключателя должен быть установлен во избежание доступа к входным клеммам выключателя Не допускайте попадания на корпус и внутрь бокса жидкостей а также металлических предметов ПОРЯДОК УСТАНОВКИ Бокс следует устанавливать в отапливаемом помещении в месте обеспечивающем доступ воздуха для естественной вентиляции Предусмотрена установка на вертикальной стене ЗАПРЕЩАЕТСЯ устанавливать бокс вблизи отопительных и нагревательных приборов Установка бокса на стену Установочные размеры бокса приведены на рисунке 1 Для крепления на стене используются скобы см рисунок 1 на задней стенке бокса а также шурупы 4x35 и дюбеля 6x40 из комплекта поставки Установка блоков домофона в бокс Для крепления блоков используются отверстия в задней стенке бокса и шурупы 2 9x16 из комплекта поставки Клеммы блока управления и блока питания должны располагаться горизонтально При этом вентиляция блока будет максимально эффективной Расположение блоков в боксе показано на рисунке 2 Допускается установка в бокс одного блока управления и одного блока питания VIZIT www vizit group com Инструкция по эксплуатации VIZIT MB1A редакция 2014 03 2 4
