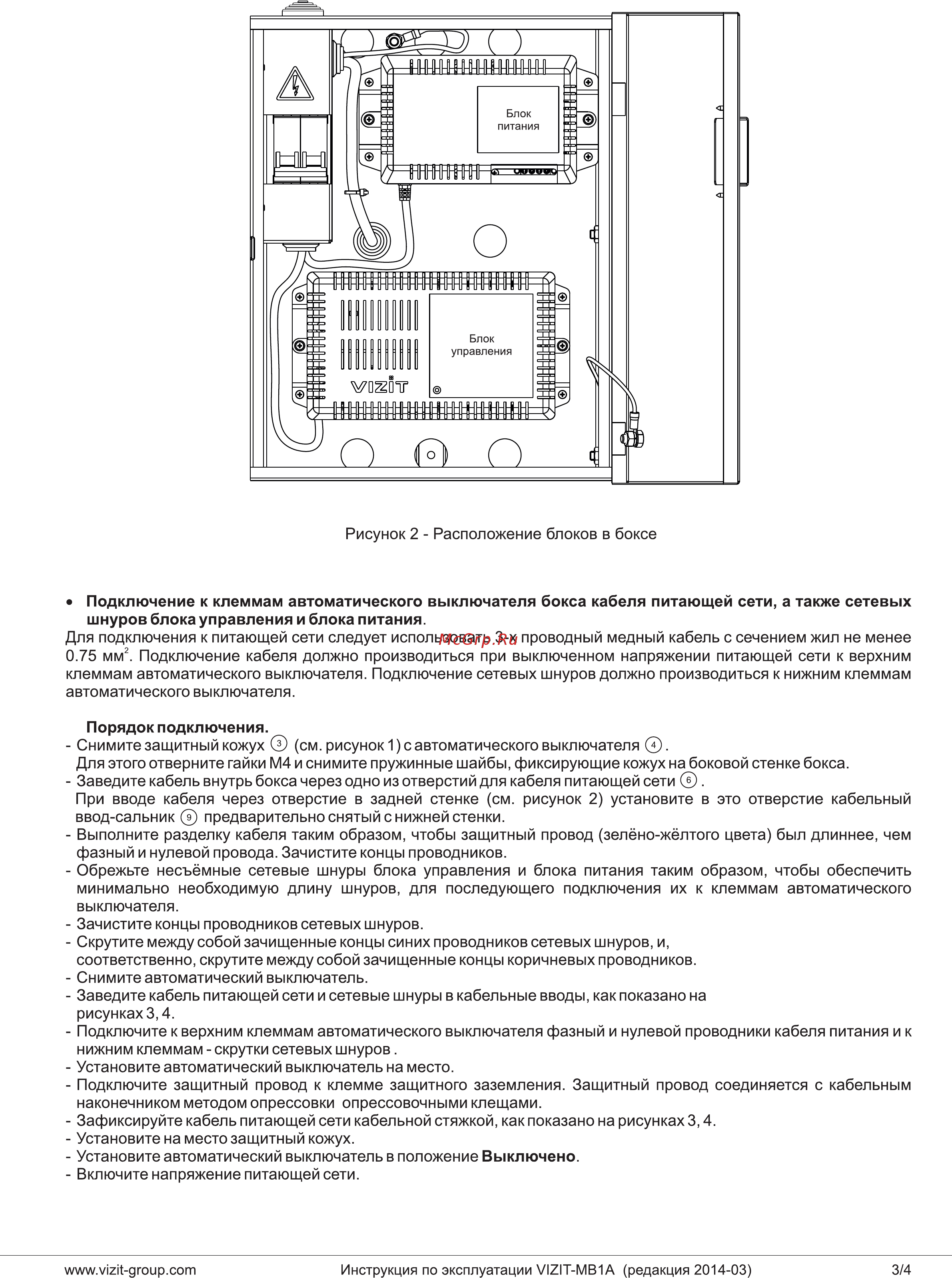

Рисунок 2 Расположение блоков в боксе Подключение к клеммам автоматического выключателя бокса кабеля питающей сети а также сетевых шнуров блока управления и блока питания Для подключения к питающей сети следует использовать 3 х проводный медный кабель с сечением жил не менее 0 75 мм2 Подключение кабеля должно производиться при выключенном напряжении питающей сети к верхним клеммам автоматического выключателя Подключение сетевых шнуров должно производиться к нижним клеммам автоматического выключателя Порядок подключения Снимите защитный кожух см рисунок 1 автоматического выключателя Для этого отверните гайки М4 и снимите пружинные шайбы фиксирующие кожух на боковой стенке бокса Заведите кабель внутрь бокса через одно из отверстий для кабеля питающей сети При вводе кабеля через отверстие в задней стенке см рисунок 2 установите в это отверстие кабельный ввод сальник предварительно снятый с нижней стенки Выполните разделку кабеля таким образом чтобы защитный провод зелёно жёлтого цвета был длиннее чем фазный и нулевой провода Зачистите концы проводников Обрежьте несъёмные сетевые шнуры блока управления и блока питания таким образом чтобы обеспечить минимально необходимую длину шнуров для последующего подключения их к клеммам автоматического выключателя Зачистите концы проводников сетевых шнуров Скрутите между собой зачищенные концы синих проводников сетевых шнуров и соответственно скрутите между собой зачищенные концы коричневых проводников Снимите автоматический выключатель Заведите кабель питающей сети и сетевые шнуры в кабельные вводы как показано на рисунках 3 4 Подключите к верхним клеммам автоматического выключателя фазный и нулевой проводники кабеля питания и к нижним клеммам скрутки сетевых шнуров Установите автоматический выключатель на место Подключите защитный провод к клемме защитного заземления Защитный провод соединяется с кабельным наконечником методом опрессовки опрессовочными клещами Зафиксируйте кабель питающей сети кабельной стяжкой как показано на рисунках 3 4 Установите на место защитный кожух Установите автоматический выключатель в положение Выключено Включите напряжение питающей сети www vizit group com Инструкция по эксплуатации У121Т МВ1А редакция 2014 03 3 4
