.Подключение блоков домофона

Проверка функционирования блоков домофона

Закройте дверцу на замок

- Заведите провода линии связи в бокс через отверстия (см. рисунок 1) .

- Если конструкция блока вызова предусматривает его заземление, подключите защитный провод блока вызова к

клемме . Защитный провод соединяется с кабельным наконечником клеммы методом опрессовки.

- Подключите сетевую вилку блока управления / блока питания к розетке (см. рис. 4, 5, 12, 13).

- Подключите сетевые вилки блока управления и блока питания к тройнику (см. рис. 6, 7).

- Подайте сетевое напряжение на розетку бокса.

Включите блок управления и и проверьте функционирование блоков домофона в соответствии с их инструкциями.

Для этого в конструкции бокса предусмотрена проушина для установки навесного замка.

Примечание. Замок в комплект поставки не входит.

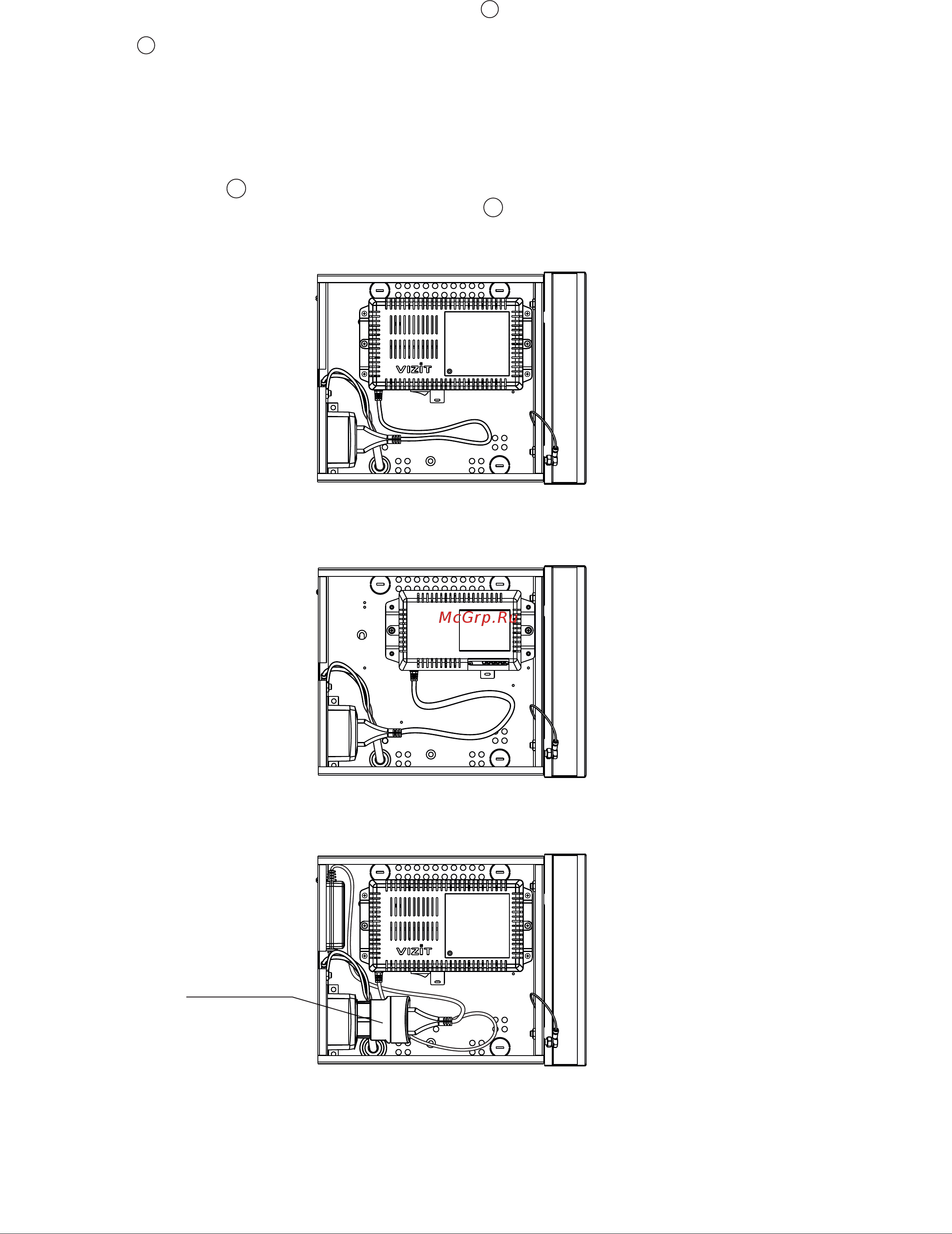

Рисунок 4 - Расположение в боксеблока управления VIZIT

Рисунок 5 - Расположение в боксеблока питания VIZIT

Рисунок 6 - Расположение

в боксе

блока управления

и блока питания 19 /14.4 /w v EU FARADAY

VIZIT

Разветвитель

на две розетки

www. Инструкция по эксплуатации 2Р редакция 201 -074vizit-group.com VIZIT-MB ( ) 4/6
