90
Сторона
"К СЕБЕ"
Сторона
"ОТ СЕБЯ"
Сторона
"ОТ СЕБЯ"
Сторона
"К СЕБЕ"
Регулируемый
рычаг
Основной
рычаг
Правосторонняя дверь
Левосторонняя Правосторонняя
Лево / Право - сторонняя дверь

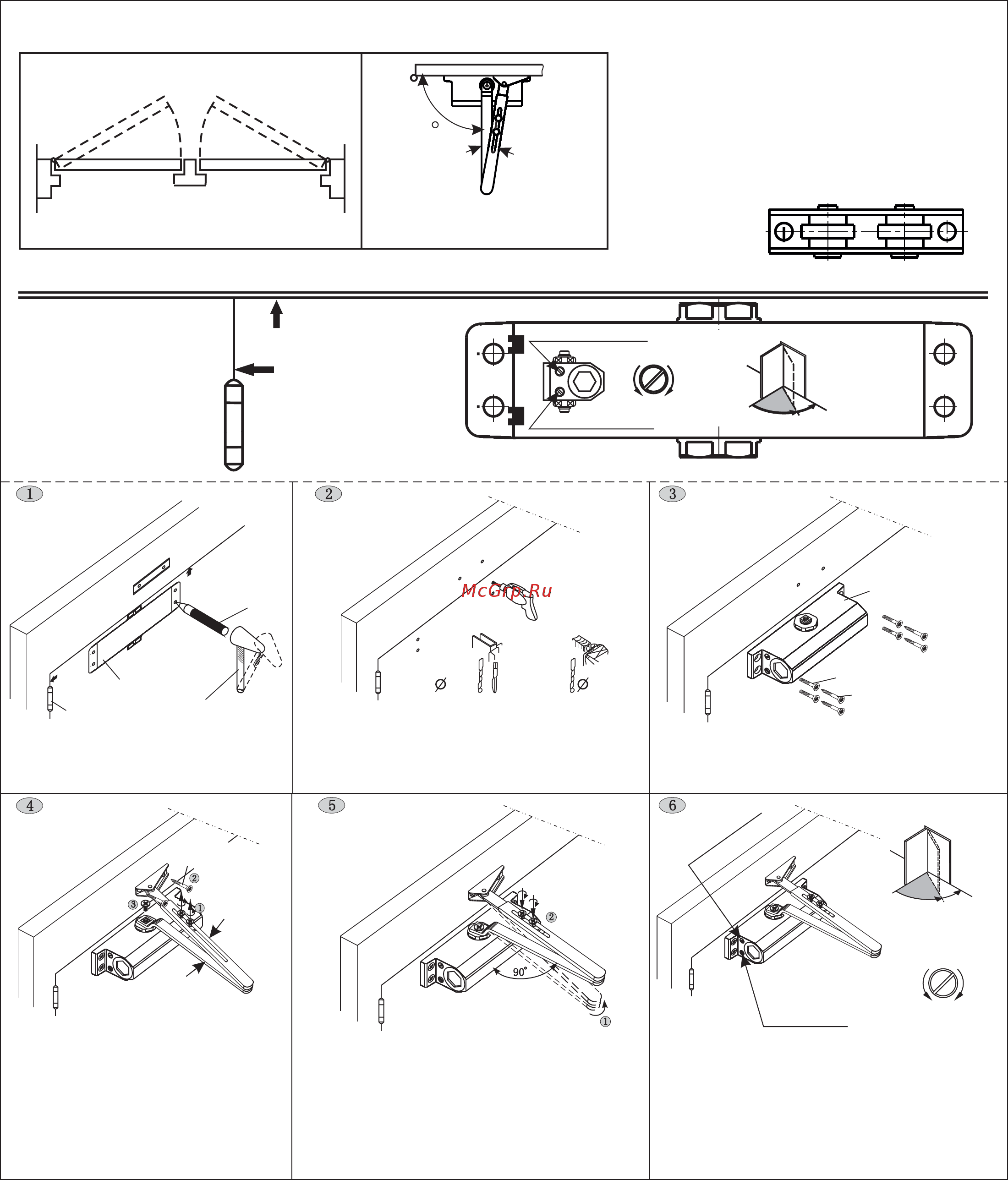

Для разметки отверстий
используйте бумажный шаблон,
вырезанный из
инструкции по установке.
оригинала
ВНИМАНИЕ !
Приложите бумажный шаблон к
двери и лутке (стрелкой к двери).
Сделайте отметки на двери и лутке.
Верхний
косяк
Дверь
Керн
МолотокПетля
Шаблон
Регулятор скорости закрывания
Регулятор скорости притвора
Быстро
Мед-
ленно
Закрывание
Притвор
Просверлите отверстия 4,2 мм
и нарежьте резьбу М5 (металл. дверь)
или просверлите отверстия 2,5 мм
(деревянная дверь) по отметкам.
Электродрель
4.2
M5
2.5
Зафиксируйте корпус на двери
4 винтами / шурупами.
Корпус
Винты М5
Шурупы
1. Отпустите фиксирующие винты
регулируемого рычага.
2. Зафиксируйте этот рычаг
на лутке двумя шурупами.
3. Зафиксируйте основной рычаг
на валу доводчика одним винтом.
Шуруп
Регули-
руемый
рычаг
Основной
рычаг
1. Поверните основной рычаг
перпендикуляно корпусу доводчика.
2. Затяните фиксирующие винты
регулируемого рычага.
Отрегулируйте скорости закрывания
и притвора двери посредством
регулировочных винтов при необходимости.
Быстро
Медленно
Закрывание
Притвор
Скорость
закрывания
Скорость
притвора
Инструкция
по установке
Дверной
доводчик
Для обеспечения надёжной работы доводчика в течение всего срока эксплуатации следует периодически
проводить его техническое обслуживание.
Периодичность технического обслуживания определяется руководителями сервисных организаций,
в зависимости от условий эксплуатации, но не реже двух раз в год.
Лутка
Совместите край шаблона
с верхним краем
двери.
Согните шаблон здесь.
Совместите с центром
петли для открывания
двери на 180 градусов.
