Абонентский маршрутизатор RG-31-Wac 9
2.3.2 Задняя панель устройства

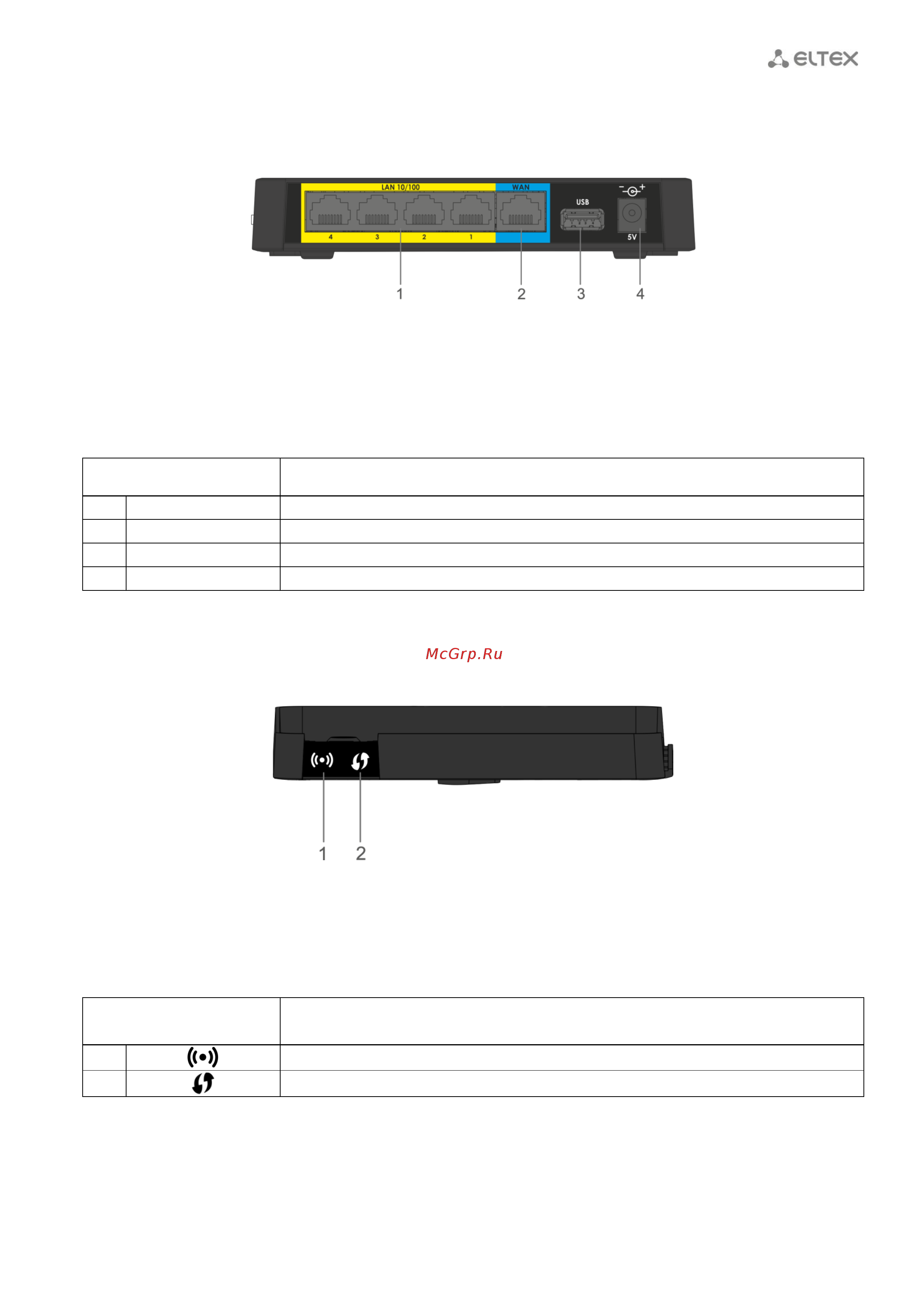

Внешний вид задней панели устройства RG-31-Wac приведен на рисунке 3.
Рисунок 3 – Внешний вид задней панели RG-31-Wac
На задней панели устройства RG-31-Wac расположены следующие разъемы и органы управления,
таблица 3.
Таблица 3 – Описание индикаторов и органов управления задней панели RG-31-Wac
Элемент задней панели
Описание
1
LAN 10/100
4 порта 10/100BASE-T Ethernet (разъем RJ-45) для подключения сетевых устройств
2
WAN
порт 10/100BASE-T (разъем RJ-45) для подключения к внешней сети
3
USB
разъем USB для подключения внешнего USB-устройства (USB flash, жесткий диск)
4
5V
разъем для подключения адаптера питания
2.3.3 Боковая панель устройства
Внешний вид боковой панели устройства RG-31-Wac приведен на рисунке 4.
Рисунок 4 – Внешний вид боковой панели RG-31-Wac
На боковой панели устройства RG-31-Wac расположены следующие органы управления, Таблица 4
Таблица 4 – Описание органов управления боковой панели RG-31-Wac
Элемент боковой
панели
Описание
1
Кнопка включения/отключения Wi-Fi
2
Кнопка для подключения клиента по протоколу WPS
