20 WEP-2ac, WEP-2ac Smart
Руководство по эксплуатации

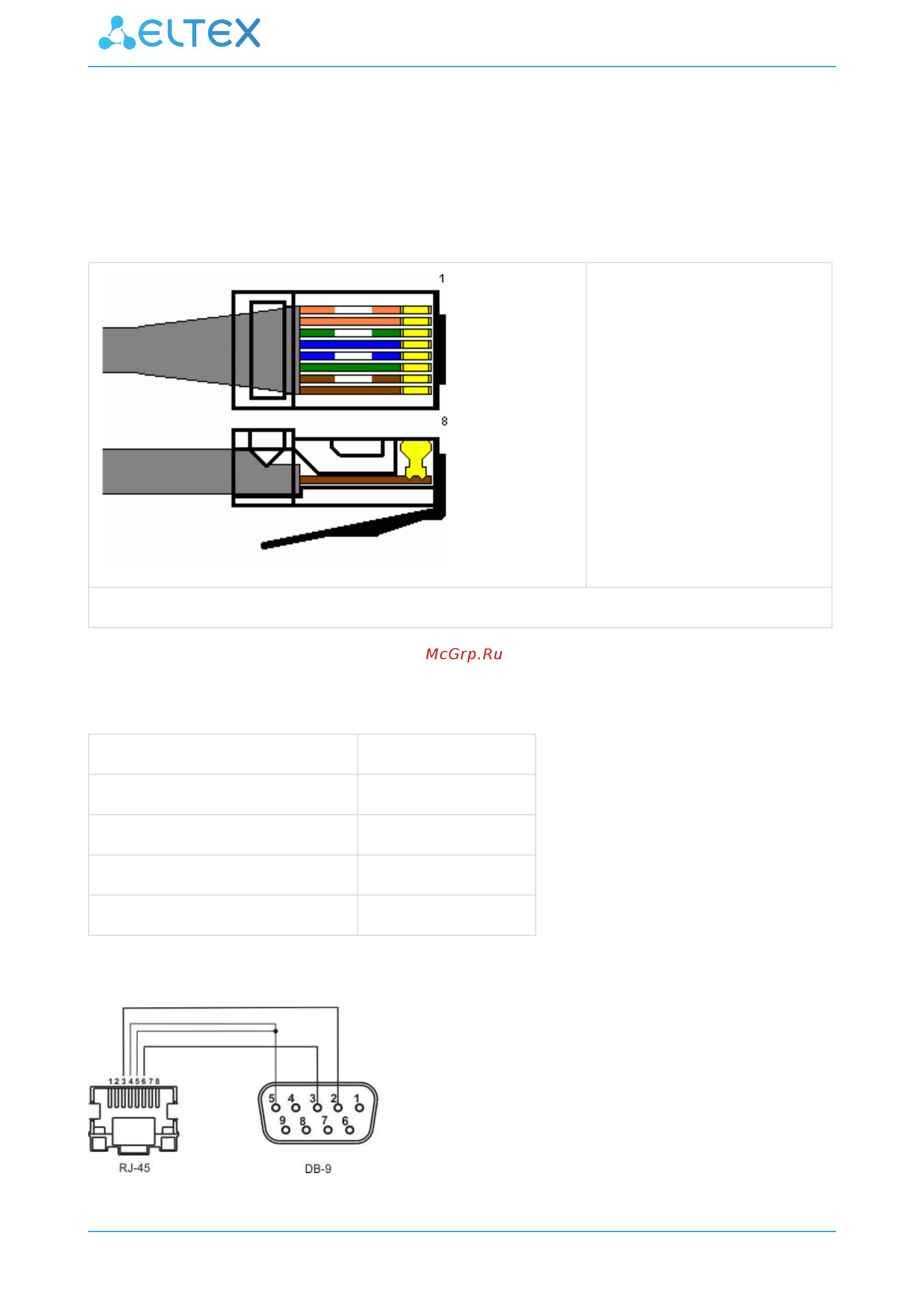

5 Приложение Б. РАСПАЙКА РАЗЪЕМОВ
Распайка разъема RJ-45
При соединении витой парой используется следующая схема.
Сторона А:
1. бело-оранжевый;
2. оранжевый;
3. бело-зелёный;
4. синий;
5. бело-синий;
6. зелёный;
7. бело-коричневый;
8. коричневый.
Разъем RJ-45
Распайка консольного кабеля RJ45-DB9
Таблица 3.2 - Распиновка разъема RJ45-DB9
Serial Port (RJ-45 Connector) Pin Adapter (DB-9) Pin
3 (TXD) 2 (RXD)
4 (Signaling Ground) 5 (Signaling Ground)
5 (Signaling Ground) 5 (Signaling Ground)
6 (RXD) 3 (TXD)
Пример исполнения приведен на следующем рисунке:
