WEP-2ac, WEP-2ac Smart
Руководство по эксплуатации
9
Габариты WEP-2ac 200х40 мм
Габариты WEP-2ac Smart 200х43 мм
Масса не более 0.4 кг
¹Определяется регуляторами Transmit Power Limit и Transmit Power Control
2.4 Конструктивное исполнение
Устройство WEP-2ac, WEP-2ac Smart выполнены в пластиковом корпусе.
2.4.1 Основная панель устройства

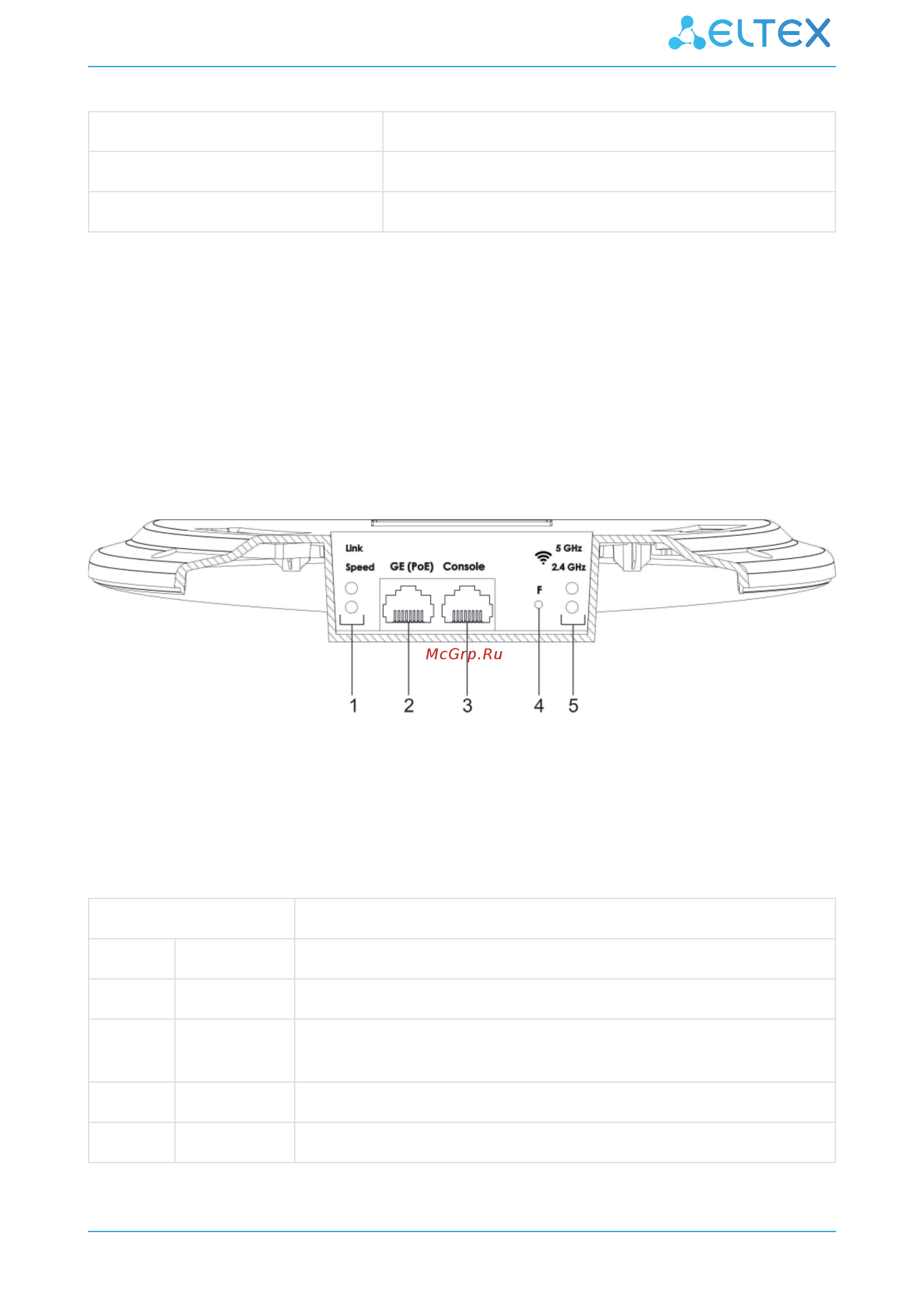

Внешний вид панели устройства приведен на рисунке 2.
Рисунок 2 – Внешний вид основной панели WEP-2ac, WEP-2ac Smart
На основной панели устройств WEP-2ac, WEP-2ac Smart расположены следующие световые
индикаторы, разъемы и органы управления, таблица 2.2.
Таблица 2.2 – Описание индикаторов, портов и органов управления
Элемент панели Описание
1 Link/Speed Световая индикация состояния порта GE (PoE)
2 GE (PoE) Порт GE для подключения питания PoE+
3 Console Консольный порт RS-232 для локального управления
устройством
4 F Функциональная кнопка
5 Wi-Fi Индикаторы активности соответствующих Wi-Fi модулей
