Eltex WОP-2ac [12/25] Настройка виртуальных точек доступа

12 WOP-2ac

Краткое руководство по настройке

7 Настройка виртуальных точек доступа

На каждом беспроводном интерфейсе можно настроить до 16 виртуальных точек доступа.

Каждая из таких точек доступа может иметь индивидуальное имя беспроводной сети (SSID) и

тип авторизации/аутентификации. Согласно схеме сети, приведенной на рисунке 1,

необходимо настроить 2 виртуальные точки доступа на Radio1 и на Radio2.

Специальная функция точки доступа Band Steer позволяет устанавливать для клиентов,

имеющих возможность работать в диапазонах 2.4 ГГц и 5 ГГц, приоритет подключения к 5ГГц

виртуальным точкам доступа.

Для работы функции Band Steer необходимо:

– настроить радиоинтерфейсы в разные частотные диапазоны;

– создать на каждом радиоинтерфейсе виртуальные точки доступа (VAP) с одинаковым SSID;

– при использовании шифрования убедиться, что пароли на обеих точках совпадают;

– активировать параметр Band Steer на точках доступа.

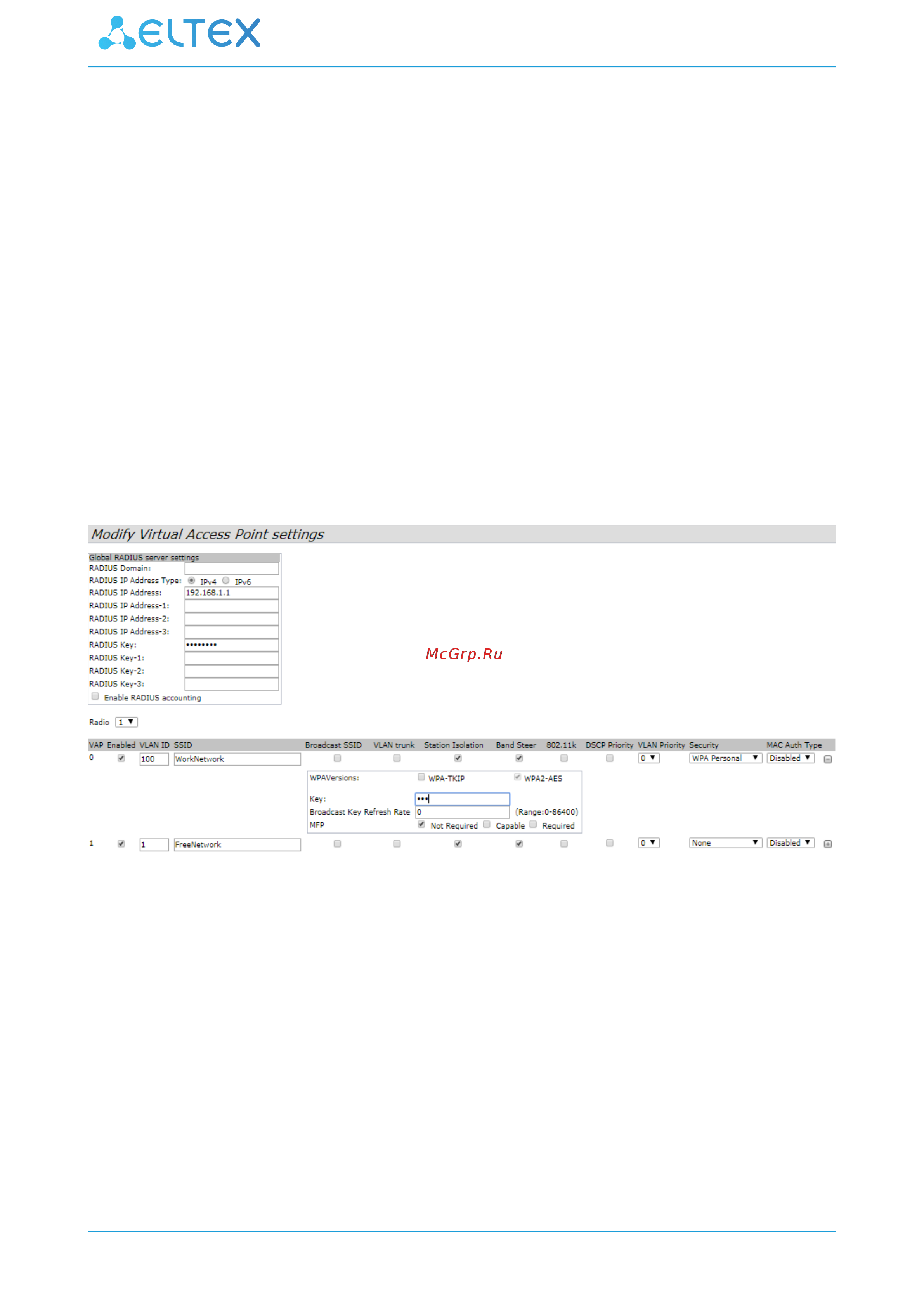

В меню «Manage» откройте вкладку «VAP» и выполните следующие настройки:

Настройка Radio1:

• Radio – выберите значение «1».

• Enabled – установите флаги для VAP 0 и VAP1.

• VLAN ID – номер VLAN:

• для VAP 0 установите значение «100»;

• для VAP 1 установите значение «1».

• SSID – имя беспроводной сети:

• для VAP 0 установите значение «WorkNetwork»;

• для VAP 1 установите значение «FreeNetwork».

• Station Isolation – запрет передачи пакетов между клиентами точки доступа. Установить флаг.

• Band Steer – установка приоритета подключения пользователей к SSID, настроенный на 5ГГц.

Установить флаг.

• Security – режим безопасности сети:

• для VAP 0 установите значение «WPA Personal» и укажите пароль для подключения к

данной сети в поле «Key»;
