APIX DOME / E2 WDR AF
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
1
Крышка камеры с прозрачным куполом
2
Фиксатор крышки
3
Внутренний кожух
4
Рабочий модуль камеры
5
Фиксирующие винты рабочего модуля
6
Монтажные ручки для врезного монтажа
7
Основание корпуса
8
Разъем RJ-45 для подключения сетевого кабеля
9
Разъем для подключения питания
10
Аудиовход
11
Аудиовыход
12
Тревожные контакты
13
Разъем для установки карты пямяти Micro SD
14
Тестовый видео выход
15
Кнопка сброса настроек
16
Микрофон
МОНТАЖ КАМЕРЫ
Нажмите на фиксатор крышки с прозрачным куполом
1
, обозначенный стрелкой, и повер-
ните крышку против часовой стрелки, чтобы разъединить ее с основанием камеры
7
.
Закрепите основание и рабочий модуль камеры на монтажной поверхности одним из ука-
занных ниже способов.
Способ 1. Внешний монтаж — установка основания с рабочим модулем
Используя прилагаемый шаблон, просверлите на монтажной поверхности три отверстия,
обозначенные буквой «B». Закрепите рабочий модуль
4
вместе с основанием корпуса
камеры
7
самонарезающими винтами (70 мм).
Способ 2. Внешний монтаж — установка основания отдельно от рабочего модуля
Используя прилагаемый шаблон, просверлите на монтажной поверхности три отверстия,
обозначенные буквой «А», и поместите в них дюбели. Раскрутите фиксирующие винты
5
,
обозначенные знаком замка, и поверните рабочий модуль
4
против часовой стрелки,
чтобы разъединить его с основанием камеры
7
. Закрепите основание на монтажной по-
верхности самонарезающими винтами (40 мм). Установите рабочий модуль обратно. Для
фиксации модуля, поверните его по часовой стрелке и закрутите винты, обозначенные
знаком замка.
Способ 3. Врезной монтаж
Используя прилагаемый шаблон, подготовьте на поверхности монтажа отверстие, обозна-
ченное прерывистой линией. Разъедините рабочий модуль
4
и основание камеры
7
, как
описано выше. Убедитесь, что монтажные ручки убраны
6
, и поместите рабочий модуль
в подготовленное отверстие. Раскройте три монтажные ручки, повернув фиксирующие их
винты по часовой стрелке. Продолжайте поворачивать винты до тех пор, пока ручки не
будут соприкасаться с монтажной поверхностью. Подключите питание и сетевой кабель,
кабели аудио и тревожных контактов.
Нажмите на внутренний кожух
3
с двух сторон и, аккуратно потянув, снимите его. Произ-
ведите настройку области обзора. Установите карту памяти. Если на прозрачном куполе
имеются загрязнения, удалите их при помощи мягкой ткани и установите внутренний
кожух
3
, а затем крышку камеры
1
обратно.

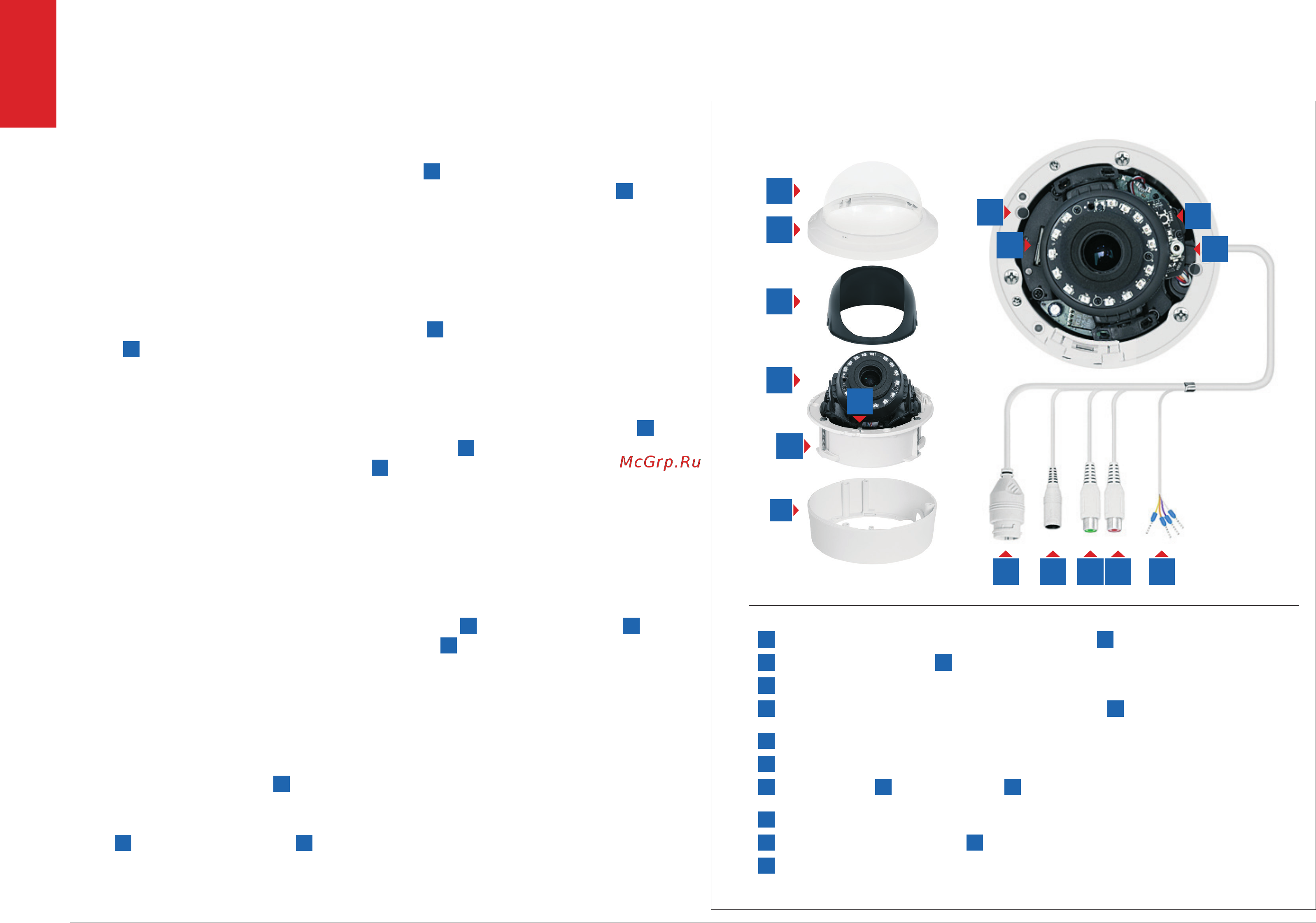

КОРПУС КАМЕРЫ И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
16
13
15
14
1
2
3
4
7
5
6
8 9 10 11 12
