МОНТАЖ КАМЕРЫ
При помощи звездообразного ключа раскрутите винты на корпусе камеры и снимите крыш-
ку с прозрачным куполом
1
. Если при установке используется боковой кабельный ввод, от-
кройте его, используя прилагаемый ключ. Закрепите основание и рабочий модуль камеры
на монтажной поверхности одним из указанных ниже способов.
Способ 1. Внешний монтаж — установка основания с рабочим модулем
Используя прилагаемый шаблон, просверлите на монтажной поверхности три отверстия,
обозначенные буквой «B». Раскрутите два из трех винтов, фиксирующих рабочий модуль на
основании. Закрепите рабочий модуль
3
вместе с основанием камеры
4
двумя самонаре-
зающими винтами (70 мм). Замените третий фиксирующий винт самонарезающим винтом
(70 мм).
Способ 2. Внешний монтаж — установка основания отдельно от рабочего модуля
Используя прилагаемый шаблон, просверлите на монтажной поверхности три отверстия,
обозначенные буквой «А», и поместите в них дюбели. Раскрутите три фиксирующих винта,
поверните рабочий модуль
3
против часовой стрелки и разъедините его с основанием
камеры
4
. Закрепите основание на монтажной поверхности самонарезающими винтами
(40 мм). Установите рабочий модуль обратно, совместив стрелки на модуле и основании
камеры. Для фиксации рабочего модуля поверните его по часовой стрелке и закрутите три
винта.
Подключите питание и сетевой кабель, кабели аудио и тревожных контактов. Нажмите на
внутренний кожух
2
с двух сторон и, аккуратно потянув, снимите его. Произведите на-
стройку области обзора. Установите карту памяти.
Установите внутренний кожух обратно. Если на прозрачном куполе имеются загрязнения,
удалите их при помощи мягкой ткани и закрепите крышку камеры винтами, совместив
стрелки на основании и крышке.
ПРИМЕЧАНИЯ:
Камера должна быть закреплена на прочной поверхности, способной выдержать
ее общую массу. Влагозащита камеры обеспечивается только в том случае, если стрелки
на основании, рабочем модуле и крышке камеры точно совмещены друг с другом. При
установке крышки с прозрачным куполом убедитесь, что провод, удерживающий крышку,
не зажат между элементами.

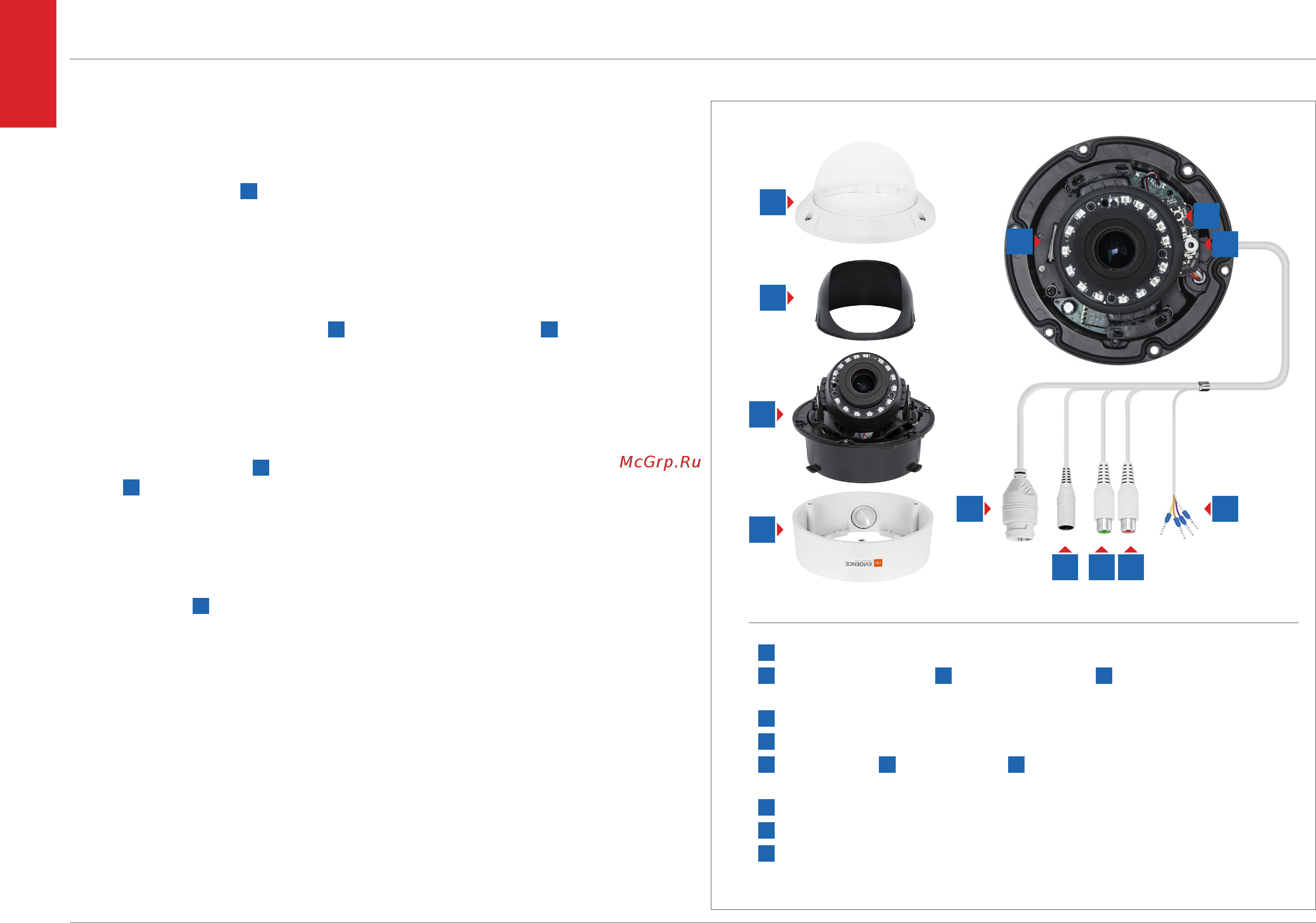

КОРПУС КАМЕРЫ И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
1
2
3
4
9
11
12
5
10
6 7 8
