МОНТАЖ КАМЕРЫ
При помощи звездообразного ключа раскрутите фиксирующие винты на корпусе камеры и
снимите крыш ку с прозрачным куполом
1
. Если при установке используется боковой ка-
бельный ввод
4
, от кройте его, используя монету. Закрепите рабочий модуль
1
камеры на
монтажной поверхности.
Подключите питание и сетевой кабель, кабели аудио и тревожных контактов. Нажмите на
внутренний кожух
2
с двух сторон и, аккуратно потянув, снимите его. Произведите на стройку
области обзора. Установите карту памяти.
Установите внутренний кожух обратно. Если на прозрачном куполе имеются загрязнения,
удалите их при помощи мягкой ткани и закрепите крышку камеры винтами.
ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения необходимо использовать Ethernet-кабель категории 5 или
выше. Для наилучшего качества передачи данных длина кабеля не должна превышать 100
метров. Один конец кабеля Ethernet подключается к разъему кабеля
5
, другой — к концен-
тратору, коммутатору или напрямую к ПК.
ПРИМЕЧАНИЕ: Для обеспечения влагозащиты сетевого разъема используйте дополнитель-
ные компонен ты, входящие в комплект поставки.
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 12 В постоянного тока или пита-
ния по Ethernet (РоЕ). Технология HРоЕ позволяет передать устройству питание совместно
с данными, по одному кабелю Ethernet, подключенному к сетевому разъему
5
.
Внешний источник питания 12 В постоянного тока подключается к разъему кабеля
6
(стандарт 5,5 х 2,1 мм).
ПРИМЕЧАНИЯ:
Чтобы обеспечить питание камеры по HРоЕ, в сети должен присутствовать HРоЕ-
коммутатор или HPoE-инжектор.
При питании камеры по HPoE, разъем кабеля
6
может быть использован для питания
внешних устройств (то есть использоваться как выход питания 12 В постоянного тока).
Подробнее см. в разделе Настройки
>>
Система
>>
Обновление.

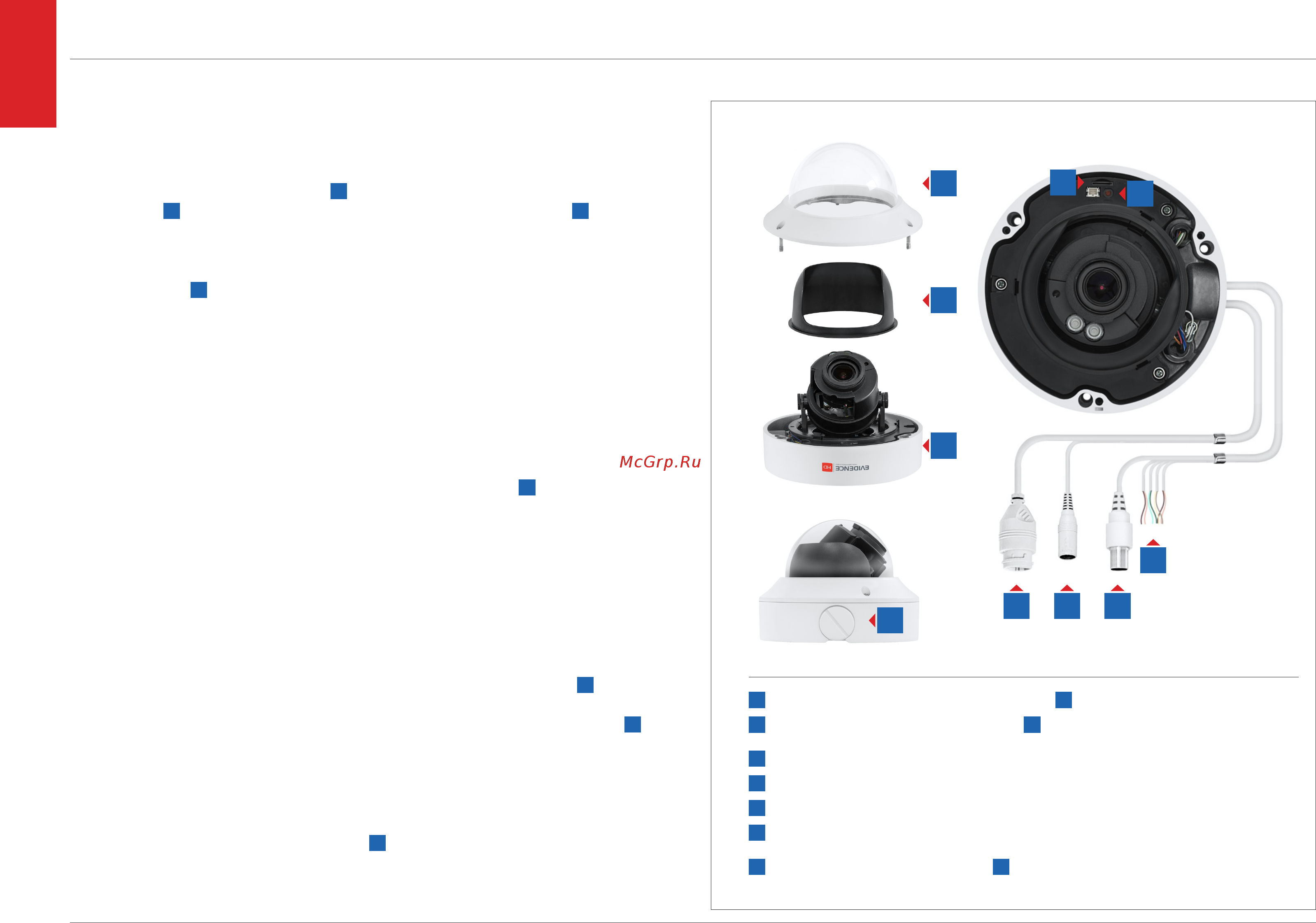

КОРПУС КАМЕРЫ И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
10
2
1
3
4
9
5 6 8
7
1
Крышка камеры с прозрачным куполом
2
Внутренний кожух
3
Корпус камеры с рабочим модулем
4
Боковой кабельный ввод
5
Разъем RJ-45 для подключения сетевого кабеля (с поддержкой PoE)
6
Разъем для подключения электропитания
7
Аудиовход, аудиовыход, тревожные контакты
8
Аналоговый видеовыход BNC
9
Разъем карты памяти Micro SD
10
Кнопка сброса настроек
