APIX VDOME

M4 EXT AF

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

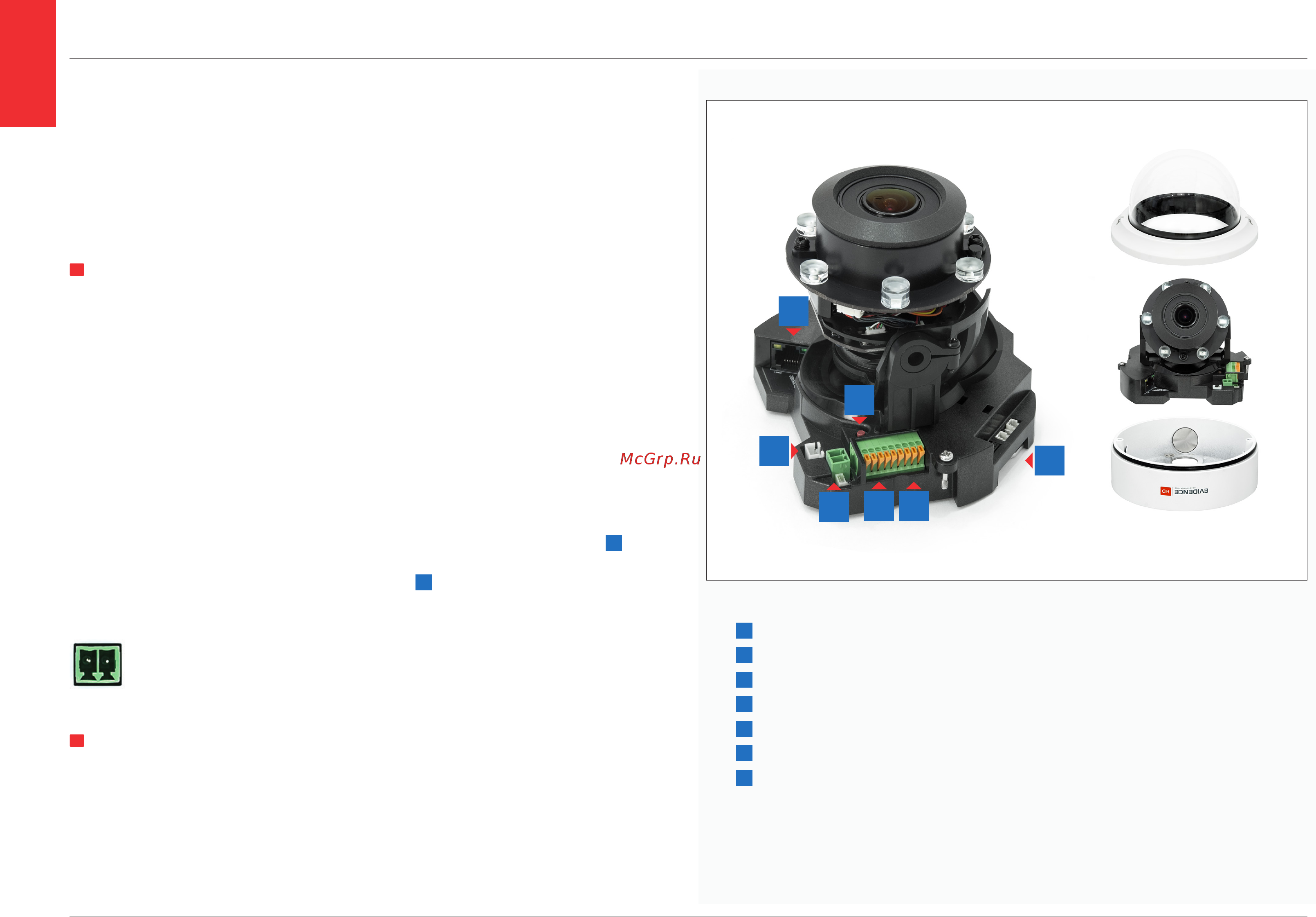

КОРПУС КАМЕРЫ И РАЗЪЕМЫ

Разъем RJ-45 для подключения сетевого кабеля

Разъемы для подключения электропитания

Вход/выход аудио

Тревожный вход/выход

Тестовый видеовыход

Разъем для установки карты памяти SD

Кнопка сброса настроек

1. МОНТАЖ КАМЕРЫ

Раскрутите винты на корпусе камеры и разъедините рабочий модуль и купольную крышку. Обо-

значьте на монтажной поверхности места для отверстий, просверлите два отверстия и поме-

стите в них дюбели. Закрепите рабочий модуль самонарезающими винтами, входящими в ком-

плект поставки.

ПРИМЕЧАНИE:

Камера должна быть закреплена на прочной поверхности, способной выдержать общую массу

камеры. В зависимости от материала монтажной поверхности могут потребоваться другие вин-

ты и дюбели, отличные от входящих в комплект поставки.

Подключите питание, сетевой кабель, кабели аудио и тревожных контактов. Произведите на-

стройку области обзора, приближения и фокуса.

Если на прозрачном куполе имеются загрязнения, удалите их при помощи мягкой ткани. Устано-

вите купольную крышку обратно и затяните фиксирующие винты.

2. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ

Камера предназначена для работы с внешним источником питания 12 В постоянного тока, 24 В

переменного тока или питания PoE. Технология РоЕ позволяет передать устройству питание со-

вместно с данными, по одному кабелю Ethernet, подключенному к сетевому разъему

Внешний источник питания подключается к разъемам

при помощи клеммной колодки, вхо-

дящей в комплект поставки. Расположение контактов указано ниже.

Переменный ток Постоянный ток

1 – Вход 24VAC (1)

2 – Вход 24VAC (2)

1 – Вход 12VDC (+)

2 – Вход 12VDC (–)

1 2

ПРИМЕЧАНИЯ:

При подключении питания 12В постоянного тока следует строго соблюдать полярность.

Чтобы обеспечить питание камеры по РоЕ, в сети должен присутствовать РоЕ-коммутатор или

PoE-инжектор.

ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ

4 3
