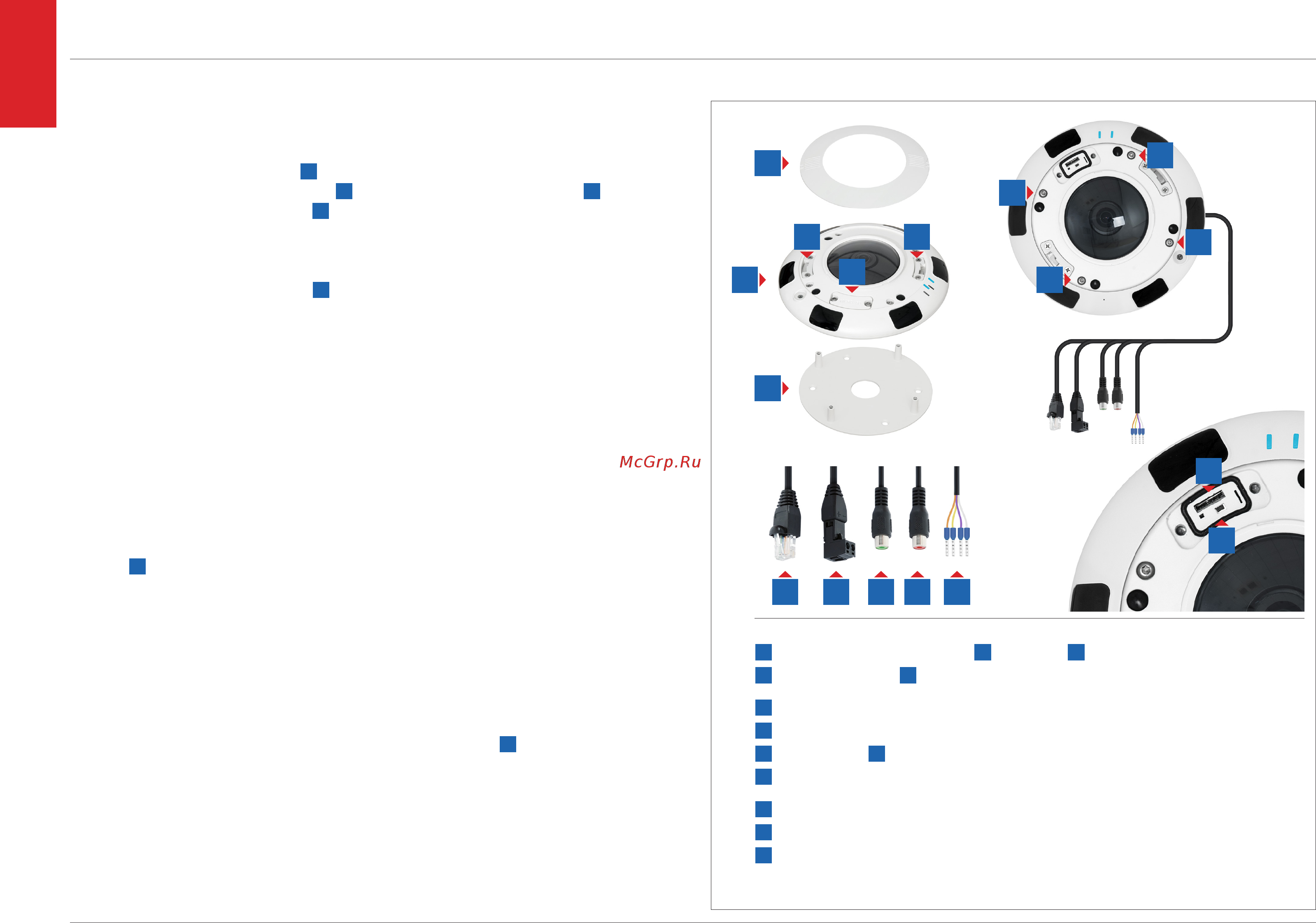

WWW.E-VIDENCE.RU
APIX FISHEYE / E6 EXT
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
5
5
5
5
1
Рабочий модуль камеры
2
Крышка
3
Монтажное основание
4
Замок крышки
5
Винты крепления монтажного основания
6
Разъем RJ-45 для подключения сетевого кабеля
7
Разъем для подключения питания
8
Аудиовход
9
Аудиовыход
10
Тревожные контакты
11
Панель карты памяти и кнопки сброса настроек
12
Разъем для карты памяти Micro SD
13
Кнопка сброса настроек
МОНТАЖ КАМЕРЫ
Снимите верхнюю крышку камеры
2
, аккуратно повернув ее по направлению часовой
стрелки. Затем раскрутите четыре винта
5
крепления монтажного основания
3
и отсоеди-
ните его от рабочего модуля камеры
2
.
При помощи шаблона, входящего в комплект поставки камеры, обозначьте на монтажной
поверхности места для отверстий. Просверлите четыре отверстия и поместите в них дюбе-
ли. Закрепите монтажное основание
3
на стене при помощи винтов.
ПРИМЕЧАНИЕ:
В зависимости от материала монтажной поверхности могут потребоваться другие винты и
дюбели, отличные от входящих в комплект поставки. Для предотвращения падения камеры
убедитесь, что монтажное основание закреплено на прочной поверхности, способной вы-
держать общую массу камеры.
Подключите питание, сетевой кабель, кабели тревожных контактов и аудио к соответ-
ствующим разъемам. Установите карту памяти.
Установите рабочий модуль камеры на монтажное основание и затяните фиксирующие
винты. Затем наденьте обратно крышку камеры, совместив маркеры на ее корпусе с
замками
4
в рабочем модуле камеры, и поверните ее против часовой стрелки до за-
щелкивания замков.
ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения необходимо использовать Ethernet-кабель категории 5 или
выше. Для наилучшего качества передачи данных длина кабеля не должна превышать
100 метров.
Один конец кабеля Ethernet подключается к разъему RJ-45 кабеля
6
,
другой – к концентратору / коммутатору или напрямую к ПК.
РАЗЪЕМЫ НА КОРПУСЕ КАМЕРЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
1
2
3
4 4
11
12
6 7 8 9 10
13
