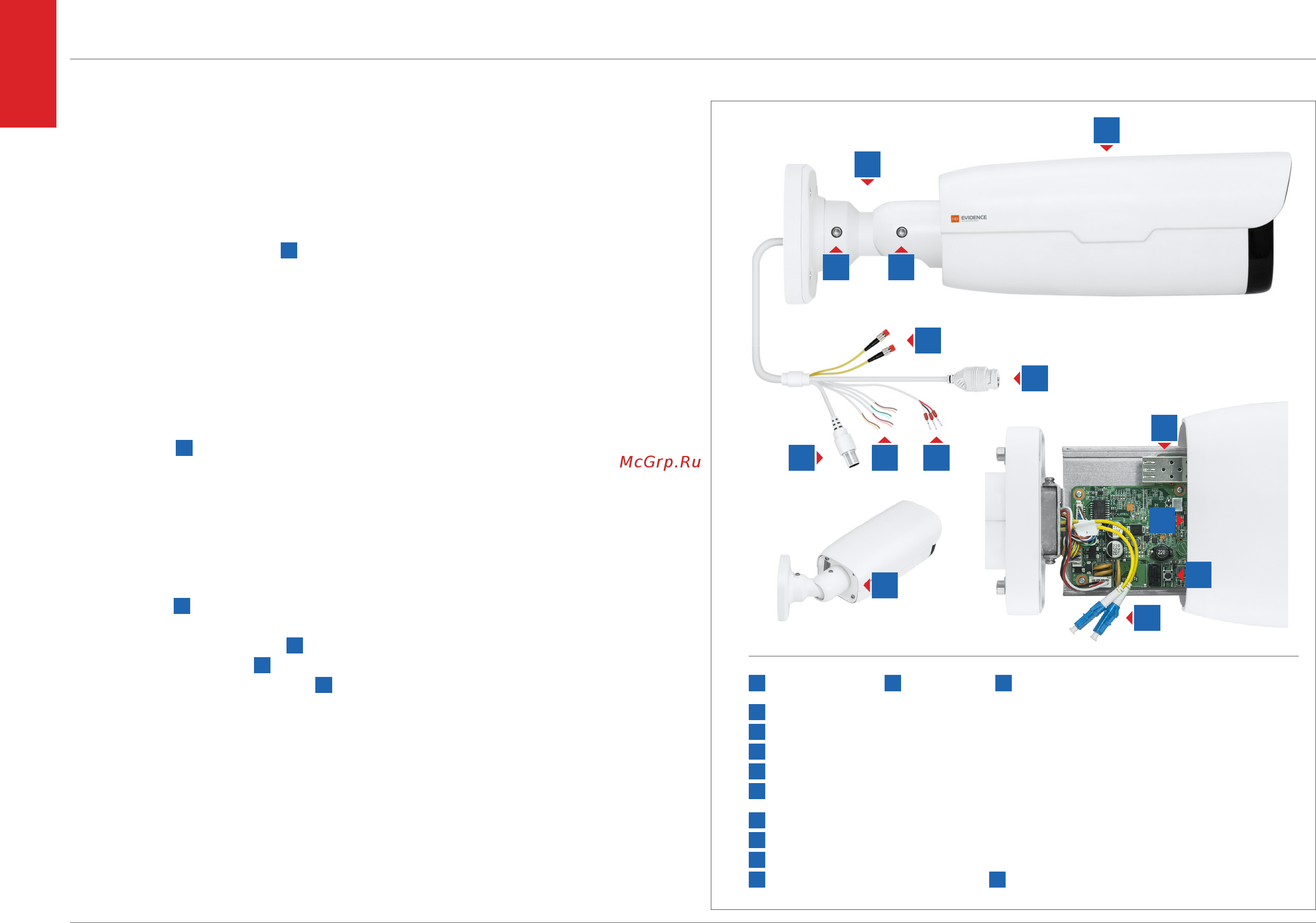

![EVIDENCE APIX 22ZBullet / S2 SFP [6/48] Подключение и запуск камеры](/views2/1262129/page6/bg6.png)
WWW.E-VIDENCE.RU
APIX 22ZBULLET / S2 SFP
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
1
Корпус камеры
2
Кронштейн
3
Фиксирующие винты кронштейна
4
Разъем RJ-45 для подключения сетевого кабеля (витая пара)
5
Разъемы 2хFC для подключения сетевого кабеля (оптоволокно)
6
Разъемы для подключения электропитания
7
Тревожный входы и выходы, аудио вход и выход
8
Аналоговый видеовыход BNC
9
Задняя панель камеры
10
Разъем для установки SFP-модуля SM с разъемами 2хLC
11
Разъемы 2хLC для подключения SFP-модуля
12
Разъем карты памяти Micro SD
13
Кнопка сброса настроек
МОНТАЖ КАМЕРЫ
Обозначьте на монтажной поверхности места для отверстий.
Просверлите отверстия и поместите в них дюбели. Закрепите камеру самонарезающими
винтами. Подключите питание и сетевой кабель.
Раскрутите фиксирующие винты
3
на кронштейне, поверните камеру в требуемое направле-
ние, а затем вновь затяните винты.
ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Камера имеет одновременно два сетевых порта – для подключения по витой паре или по
оптоволоконному кабелю.
Для передачи данных по витой паре рекомендуется использовать кабель 5-й категории,
длина кабеля не должна превышать 100 метров. Один конец сетевого кабеля подключите к
разъему кабеля
4
, другой – к концентратору/коммутатору или напрямую к ПК.
ПРИМЕЧАНИЕ: Для обеспечения влагозащиты сетевого разъема используйте дополнитель-
ные компонен ты, входящие в комплект поставки.
Для передачи данных по оптоволоконному кабелю внутрь камеры необходимо установить
интерфейсный SFP-модуль с разъемом 2xLC. Раскрутите фиксирующие винты на задней
панели камеры
9
и аккуратно выдвиньте внутреннюю часть камеры по направляющим.
Установите SFP-модуль в разъем
10
,
после чего снимите с него пылезащитные заглушки
и подключите кабели (2xLC)
11
. Затем закройте корпус камеры, снимите пылезащитные за-
глушки с оптических разъемов (2xFC)
5
и подключите к ним оптоволоконные кабели связи.
ПРИМЕЧАНИЯ:
При работе с SFP-модулями и оптоволоконным кабелем следует соблюдать соответствую-
щие меры предосторожности. Кабель не должен быть изогнут слишком сильно. Оптические
разъемы SFP-модуля и кабеля должны быть чистыми. Пока подключение не выполнено,
оптические разъемы должны быть закрыты пылезащитными заглушками.
SFP-модуль не входит в комплект поставки камеры и приобретается дополнительно.
Реко мендуется использовать SFP-модули EVIDENCE GL-10GT, GL-14GT, GL-15GT, GL-16GT.
КОРПУС КАМЕРЫ И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
4
13
11
5
2
1
10
8
12
7 6
3 3
9
