EVIDENCE APIX 10ZBullet / S2 [6/48] Подключение и запуск камеры

WWW.E-VIDENCE.RU

APIX 10ZBULLET / S2

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

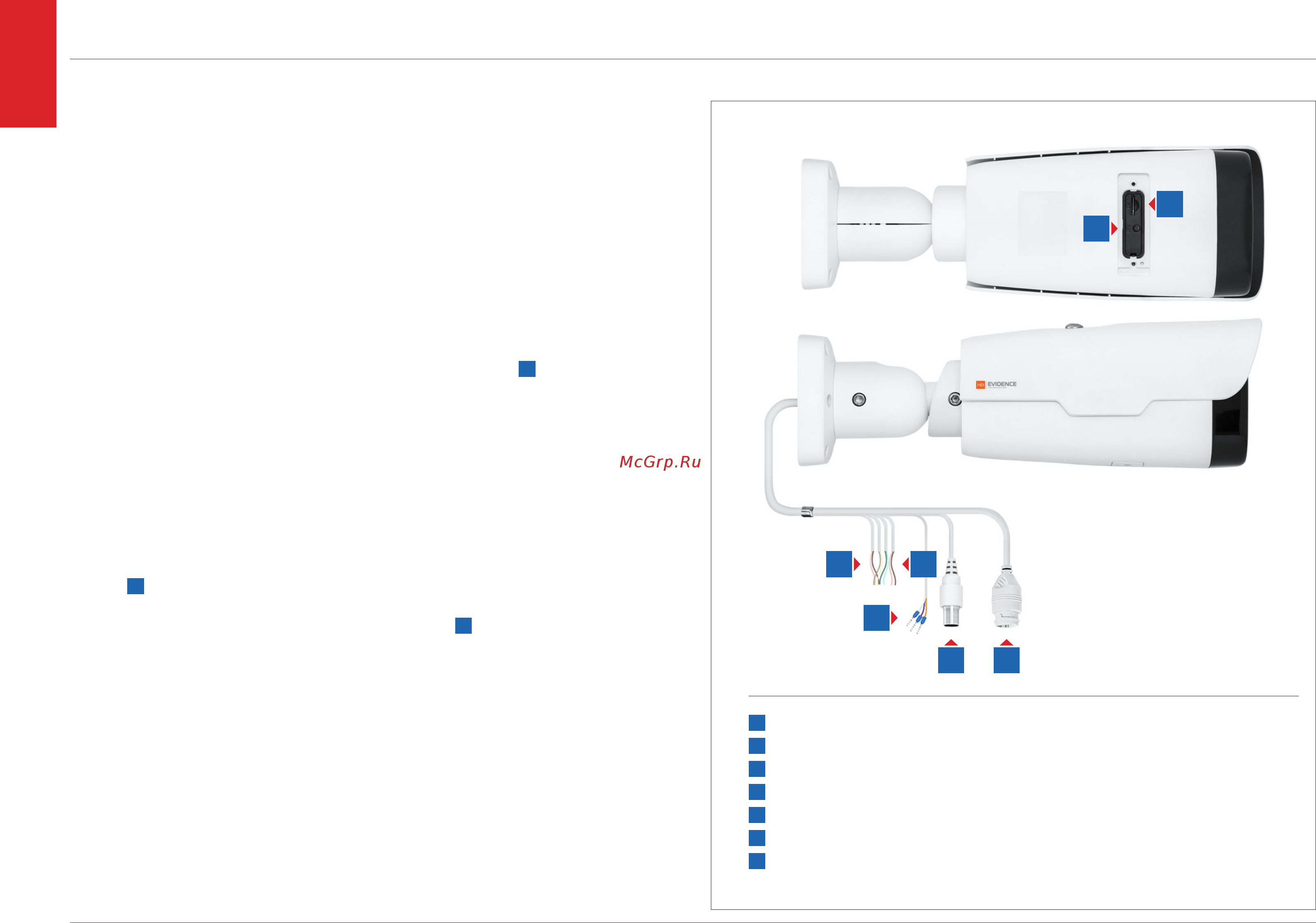

Разъем RJ-45 для подключения сетевого кабеля (с поддержкой HPoE)

Разъемы для подключения электропитания

Тревожные входы / выходы

Аудио вход и выход

Аналоговый видеовыход BNC

Разъем карты памяти Micro SD

Кнопка сброса настроек

МОНТАЖ КАМЕРЫ

Обозначьте на монтажной поверхности места для отверстий. Просверлите отверстия

и по местите в них дюбели. Закрепите камеру самонарезающими винтами.

Подключите питание и сетевой кабель. Раскрутите фиксирующие винты на кронштей не,

поверните камеру в требуемое направление, а затем вновь затяните винты.

ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ

Для сетевого подключения необходимо использовать Ethernet-кабель категории 5 или

выше. Для наилучшего качества передачи данных длина кабеля не должна превышать 100

метров. Один конец кабеля Ethernet подключается к разъему кабеля

, другой — к концен-

тратору, коммутатору или напрямую к ПК.

ПРИМЕЧАНИЕ: Для обеспечения влагозащиты сетевого разъема используйте дополнитель-

ные компонен ты, входящие в комплект поставки.

ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ

Камера предназначена для работы с источником питания 12 В постоянного тока, 24 В пере-

менного тока или пита ния по Ethernet (HРоЕ). Технология HРоЕ позволяет передать устрой-

ству питание совместно с данными, по одному кабелю Ethernet, подключенному к сетевому

разъему

Внешний источник питания 12/24 В подключается к кабелю

при помощи клеммной колод-

ки, входящей в комплект поставки. Расположение контактов приведено ниже.

Переменный ток Постоянный ток

Красный 24 В перем. (вход 1) 12 В пост. (+)

Черный 24 В перем. (вход 2) 12 В пост. (-)

Белый Земля Земля

ПРИМЕЧАНИЯ:

При подключении питания 12 В пост. тока следует строго соблюдать полярность (+/–).

Чтобы обеспечить питание камеры по HРоЕ, в сети должен присутствовать HРоЕ-

коммутатор или HPoE-инжектор.
