WWW.E-VIDENCE.RU
APIX MINIBULLET
/
M2
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
МОНТАЖ КАМЕРЫ
Обозначьте на монтажной поверхности места для отверстий. Просверлите четыре отверстия
и поместите в них дюбели. Закрепите камеру самонарезающими винтами. Подключите пи-
тание и сетевой кабель. Раскрутите фиксирующее кольцо
3
, поверните камеру в требуемое
направление, а затем снова затяните кольцо.
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 12 В постоянного тока или питания
по Ethernet (РоЕ). Технология РоЕ позволяет передать устройству питание совместно с дан-
ными, по одному кабелю Ethernet, подключенному к сетевому разъему.
Внешний источник питания 12 В постоянного тока подключается к разъему кабеля
4
(стандарт 5,5 х 2,1 мм).
!
ПРИМЕЧАНИE:
Чтобы обеспечить питание камеры по РоЕ, в сети должен присутствовать РоЕ-коммутатор или
PoE-инжектор.
ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения необходимо использовать Ethernet-кабель категории 5 или выше.
Для наилучшего качества передачи данных длина кабеля не должна превышать 100 метров.
Один конец кабеля Ethernet подключается к разъему кабеля
4
, другой – к концентратору/
коммутатору или напрямую к ПК.
!
ПРИМЕЧАНИE:
Для обеспечения влагозащиты сетевого разъема используйте дополнительные компоненты,
входящие в комплект поставки.
По окончании подключения проверьте состояние светодиодных индикаторов подключения
и пересылки данных на сетевом оборудовании. В случае, если они не горят, проверьте под-
ключение к локальной сети.
СБРОС НАСТРОЕК
Для восстановления стандартных заводских настроек камеры в течение 10 минут после
подачи питания нажмите и удерживайте 15 секунд кнопку сброса
6
, расположенную на
задней панели. Камера перезагрузится, после чего к ней можно подключиться по IP-адресу,
установленному по умолчанию.

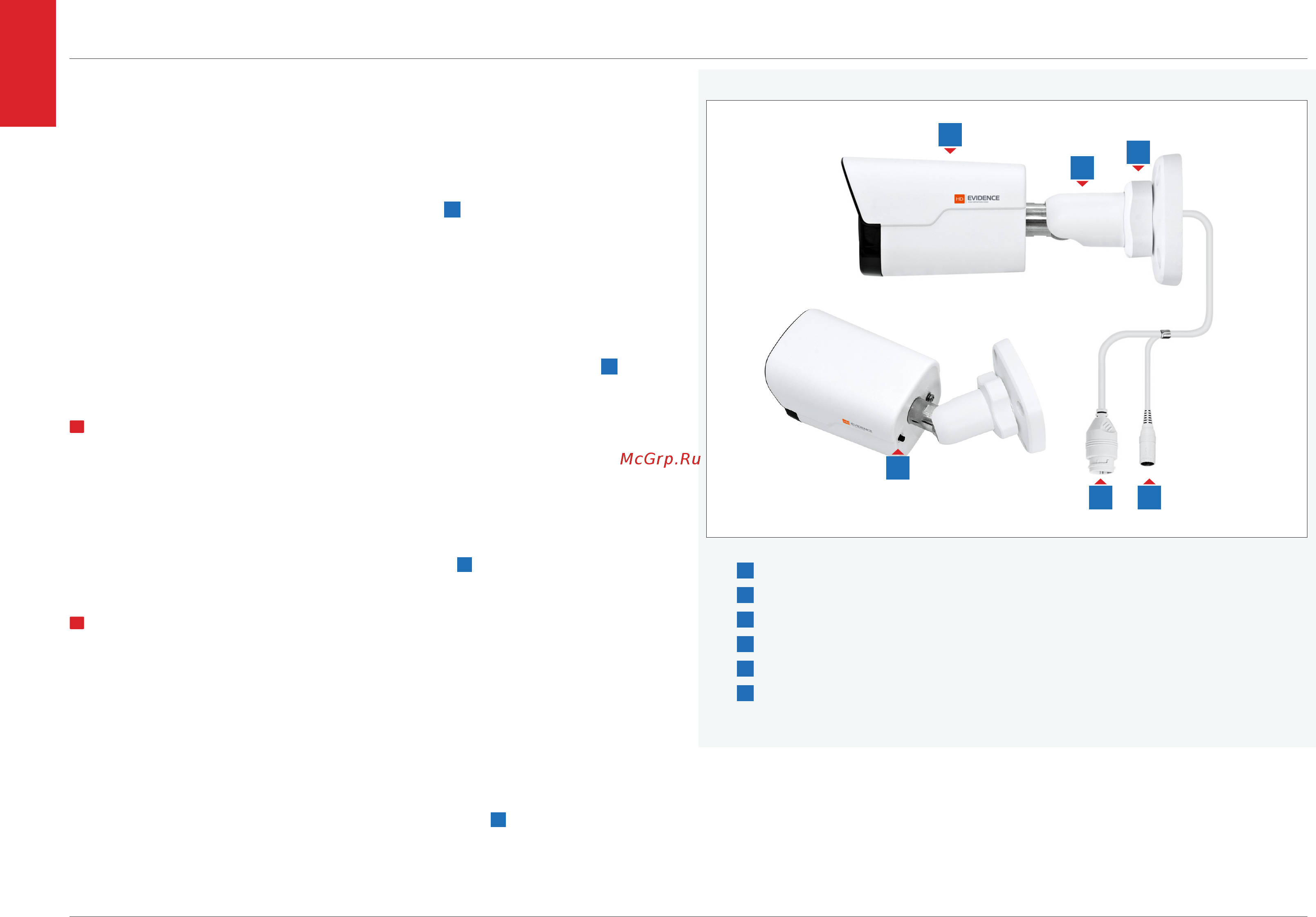

ВНЕШНИЙ ВИД И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
1
Корпус камеры
2
Кронштейн с шаровым шарниром
3
Фиксирующее кольцо кронштейна
4
Разъем RJ-45 для подключения сетевого кабеля (с поддержкой PoE)
5
Разъем для подключения электропитания
6
Кнопка сброса настроек
4 5
1
2
3
6
Параметры по умолчанию:
IP-адрес: 192.168.0.250 Маска подсети: 255.255.255.0 Сетевой шлюз: 192.168.0.1
Имя пользователя: Admin Пароль: 1234
