APIX 12ZDOME
/
E3 EXT
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
1

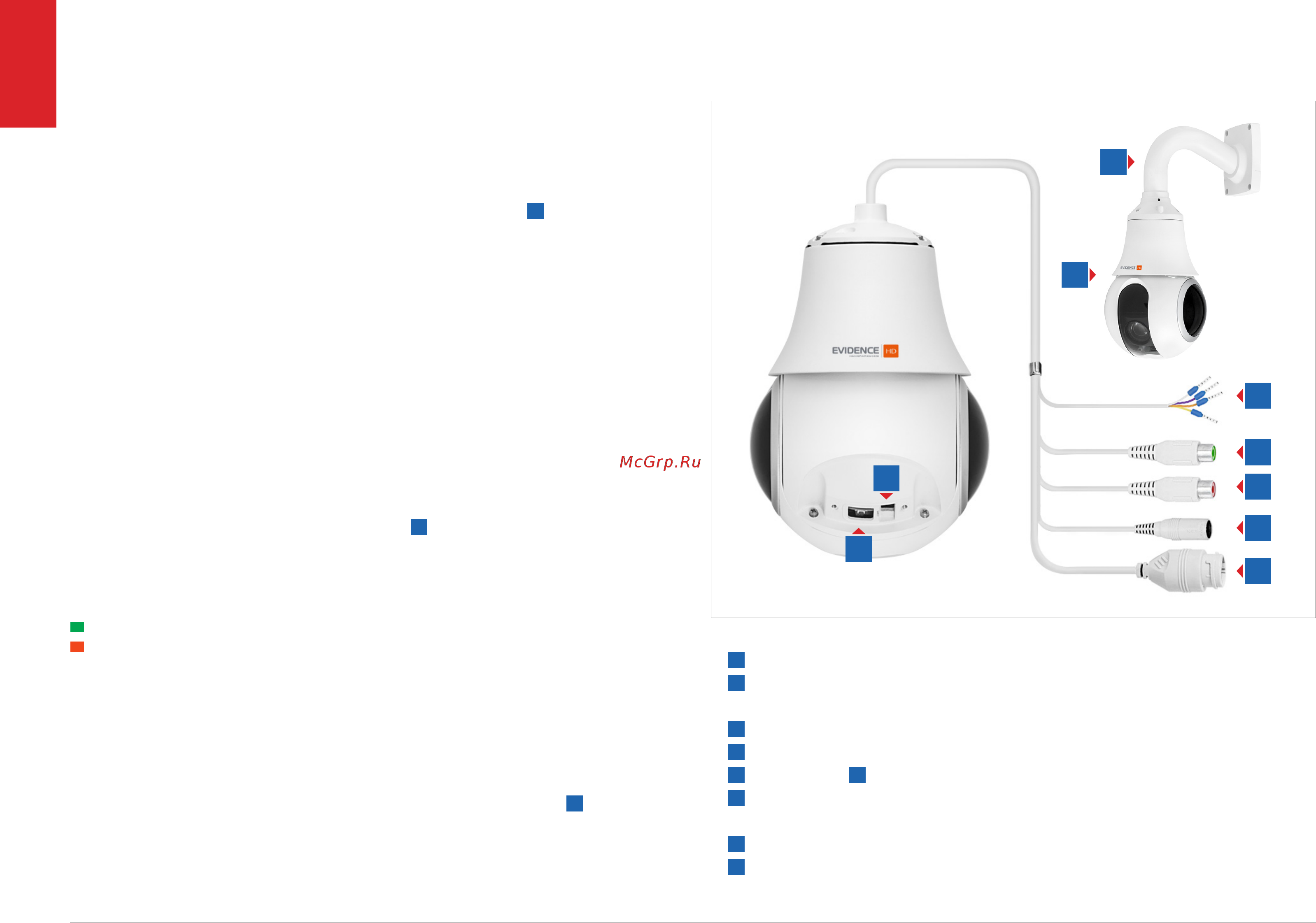

Корпус видеокамеры с поворотным устройством
2
Кронштейн для настенного крепления
3
Разъем RJ-45 для подключения сетевого кабеля
4
Разъем для подключения питания
5
Аудио вход
6
Аудио выход
7
Выходы для подключения тревожных контактов
8
Разъем для карты памяти Micro SD
9
Кнопка сброса настроек
МОНТАЖ КАМЕРЫ
В комплект поставки камеры входит кронштейн для установки на стену.
Прежде чем установить камеру, рекомендуется закрепить кронштейн
2
на монтажной
поверхности и протянуть кабели, необходимые для подключения питания, сети, тревожных
контактов и аудио.
ПРИМЕЧАНИЕ:
Кронштейн должен быть закреплен на прочной поверхности, способной выдержать
общую массу камеры.
Подключите питание, сетевой кабель, кабели тревожных контактов и аудио к соответствую-
щим разъемам. Закрепите камеру на кронштейне и затяните фиксирующие винты.
ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения необходимо использовать Ethernet-кабель категории 5 и выше.
Для наилучшего качества передачи данных длина кабеля не должна превышать 100 метров.
Один конец кабеля Ethernet подключается к кабелю
3
, другой — к концентратору/коммута-
тору или напрямую к ПК. По окончании подключения проверьте состояние светодиодных
индикаторов подключения и пересылки данных на сетевом оборудовании. В случае, если
они не горят, проверьте подключение к локальной сети.
Зеленый цвет (Link — связь) означает наличие сетевого подключения.
Мигающий оранжевый цвет (Activity — активность) – пересылка данных.
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 12 В постоянного тока или пита-
ния по Ethernet (HighРоЕ). Технология HighРоЕ позволяет передавать устройству питание
совместно с данными по одному кабелю Ethernet, подключенному к сетевому разъему.
Внешний источник питания 12 В постоянного тока подключается к разъему
4
.
ПРИМЕЧАНИЕ:
Чтобы обеспечить питание камеры по кабелю Ethernet, в сети должен присутствовать ком-
мутатор с поддержкой технологии HighPoE или PoE-инжектор.
РАЗЪЕМЫ НА КОРПУСЕ КАМЕРЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
7
6
5
4
3
2
1
8
9
