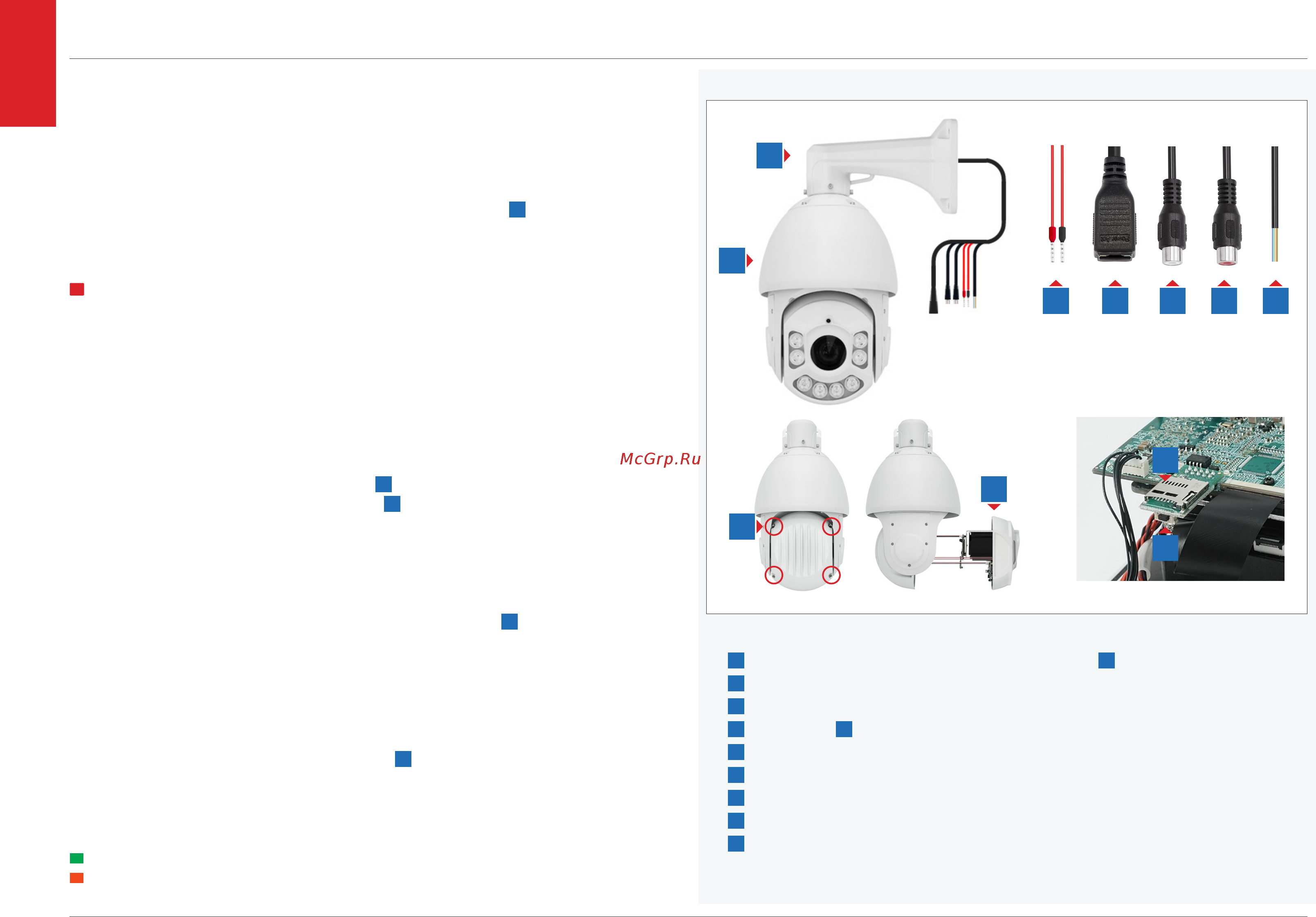

WWW.E-VIDENCE.RU
APIX 22ZDOME
/
E2 LED EXT
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5
1
Корпус видеокамеры с поворотным устройством
2
Кронштейн
3
Разъемы для подключения электропитания (24 В перем. тока)
4
Разъем RJ-45 для подключения сетевого кабеля
5
Аудио вход
6
Аудио выход
7
Выходы для подключения тревожных контактов
8
Фиксирующие винты крышки поворотного модуля видеокамеры
9
Передняя крышка поворотного модуля видеокамеры
10
Слот для карты памяти Micro SD
11
Кнопка сброса настроек
1. МОНТАЖ КАМЕРЫ
В комплект поставки камеры входит кронштейн для установки на стену.
Прежде чем установить камеру, рекомендуется закрепить кронштейн
2
на монтажной поверх-
ности и протянуть кабели, необходимые для подключения питания, сети, тревожных контактов
и аудио.
!
ПРИМЕЧАНИE:
Кронштейн должен быть закреплен на прочной поверхности, способной выдержать
общую массу камеры.
Установите карту памяти. Подключите питание, сетевой кабель, кабели тревожных контактов
и аудио к соответствующим разъемам. Закрепите камеру на кронштейне, повернув ее против
часовой стрелки, и затяните фиксирующий винт.
2. УСТАНОВКА КАРТЫ ПАМЯТИ
Для установки карты памяти раскрутите винты
8
и снимите переднюю крышку поворотного
модуля. Карта памяти устанавливается в разъем
10
внутри камеры и позволяет вести локаль-
ную запись видео. Камера поддерживает карты памяти формата MicroSD объемом до 64 Гб.
3. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 24 В переменного тока. Источник пи-
тания подключается к красному и черному кабелям AC24-IN-POWER
3
.
4. ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения необходимо использовать Ethernet-кабель категории 5 или выше.
Для наилучшего качества передачи данных длина кабеля не должна превышать 100 метров.
Один конец кабеля Ethernet подключается к кабелю
4
, другой — к концентратору/коммутатору
или напрямую к ПК. По окончании подключения проверьте состояние светодиодных индикато-
ров подключения и пересылки данных на сетевом оборудовании. В случае, если они не горят,
проверьте подключение к локальной сети.
Зеленый цвет (Link — связь) означает наличие сетевого подключения.
Мигающий оранжевый цвет (Activity — активность) – пересылка данных.
РАЗЪЕМЫ НА КОРПУСЕ КАМЕРЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
11
10
2
1
9
8
3 5 6 74
