EVIDENCE APIX 22ZDome / S2 Led SFP [7/52] Подключение и запуск камеры

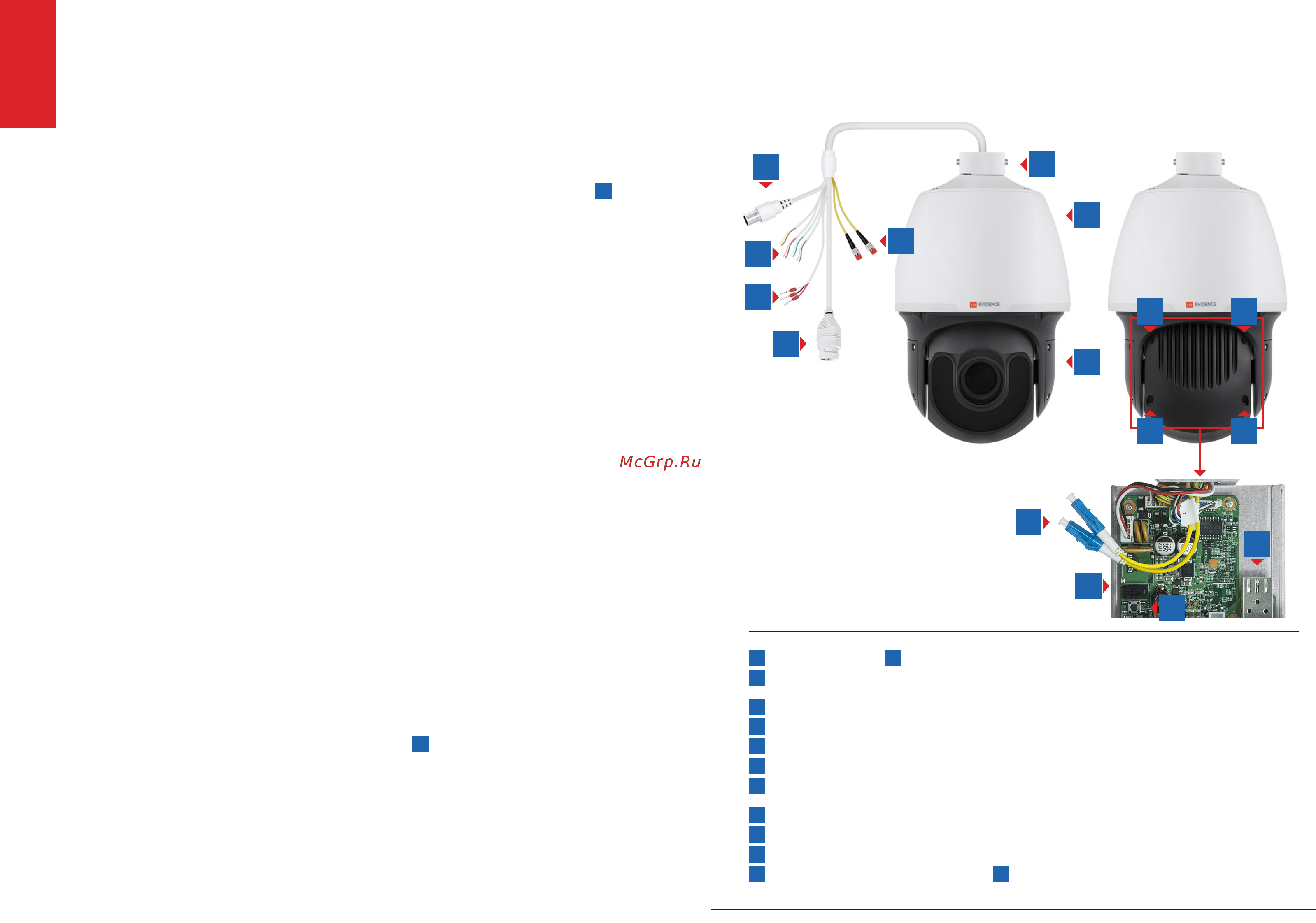

![EVIDENCE APIX 22ZDome / S2 Led SFP [7/52] Подключение и запуск камеры](/views2/1262140/page7/bg7.png)
WWW.E-VIDENCE.RU
APIX 22ZDOME / S2 LED SFP
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
7
10
12
11
13
1
Корпус камеры
2
Поворотное устройство
3
Монтажный адаптер для соединения камеры с кронштейном
4
Разъем RJ-45 для подключения сетевого кабеля (витая пара)
5
Разъемы 2хFC для подключения сетевого кабеля (оптоволокно)
6
Разъемы для подключения электропитания
7
Тревожные входы и выходы, аудио вход и выход, разъем RS485
8
Аналоговый видеовыход BNC
9
Фиксирующие винты на задней крышке камеры
10
Разъем для установки SFP-модуля SM с разъемами 2хLC
11
Разъемы 2хLC для подключения SFP-модуля
12
Разъем карты памяти Micro SD
13
Кнопка сброса настроек
МОНТАЖ КАМЕРЫ
Прежде чем установить камеру, рекомендуется закрепить настенный или потолочный крон-
штейн на монтажной поверх ности, установить и зафиксировать винтами адаптер
3
(пере-
ходной элемент из комплекта поставки камеры), а также протянуть кабели, необходимые для
подключения питания, сети, тревожных контактов и аудио.
Установите карту памяти. Подключите питание, сетевой кабель, кабели тревожных контактов
и аудио к соответствующим разъемам. Закрепите камеру на кронштейне, повернув ее против
часовой стрелки, и затяните фиксирующий винт.
ПРИМЕЧАНИЕ: Кронштейн должен быть закреплен на прочной поверхности, способной вы-
держать общую массу камеры.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
В зависимости от условий установки для монтажа камеры необходимо использовать до-
полнительные кронштейны и адаптеры:
для монтажа на стену: кронштейн APIX WallMount / S2
для монтажа на потолок: кронштейн APIX CeilingTube / S2
для монтажа на угол: кронштейн APIX WallMount / S2 и адаптер APIX TubePlate / S2
для монтажа на столб: кронштейн APIX WallMount / S2 и адаптер APIX CornerPlate / S2
ПРИМЕЧАНИЕ: Перечисленные выше принадлежности не входят в комплект поставки каме-
ры и приобретаются отдельно. Внешний вид и габаритные размеры см. в разделе Дополни-
тельные аксессуары.
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 24 В переменного тока.
Внешний источник питания подключается к кабелю
6
.
Расположение контактов приведено ниже.
Красный 24 В перем. (вход 1)
Черный 24 В перем. (вход 2)
Белый Земля
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
1
5
2
3
8
7
6
4
9 9
99
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
