WWW.E-VIDENCE.RU
APIX BOX / E4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
1
Разъем для установки объектива
2
Разъем для подключения объектива с автодиафрагмой
3
Разъем для подключения электропитания
4
Разъем RJ-45 для подключения сетевого кабеля
5
Тревожный вход / выход
6
Аудиовход
7
Аудиовыход
8
Разъем карты памяти Micro SD
9
Аналоговый видеовыход BNC
10
Кнопка сброса настроек
11
Светодиоды состояния питания, карты памяти и тревоги
12
Разъем RS485
ПОДКЛЮЧЕНИЕ ОБЪЕКТИВА
Камера предназначена для использования с объективами с ручной или автоматической
регулировкой диафрагмы и креплением типа CS или С.
ПРИМЕЧАНИE: для подключения объектива с C-креплением необходимо использовать пере-
ходник C/CS, входящий в комплект поставки.
Снимите с камеры защитную крышку и накрутите объектив на разъем
1
.
При использовании объектива с автодиафрагмой, подключите кабель управления диафраг-
мой к разъему
2
, расположенному сбоку камеры.
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера поддерживает подключение питания 12В постоянного тока или 24 В переменного
тока, а также питание по сетевому кабелю Ethernet (PoE).
Технология РоЕ позволяет передать устройству питание совместно с данными, по одному
кабелю Ethernet, подключенному к сетевому разъему
4
.
ПРИМЕЧАНИE:
Чтобы обеспечить питание камеры по РоЕ, в сети должен присутствовать РоЕ-коммутатор
или PoE-инжектор.
Внешний источник питания 12 В постоянного тока или 24 В переменного тока подключается к
разъемам
3
на задней панели камеры при помощи клеммной колодки, входящей в комплект
поставки. Расположение контактов указано ниже.
Постоянный ток Переменный ток
(1) + Источник питания DC 12V (+) Источник питания AC 24V (вход 1)
(2) — Источник питания DC 12V (–) Источник питания AC 24V (вход 2)
(3) Зарезервировано Земля
ПРИМЕЧАНИE:
При подключении питания 12 В пост. тока следует строго соблюдать полярность (+/–).
При правильном подключении загорится светодиодный индикатор PWR
11
и, через несколь-
ко секунд, индикатор RUN
11
, обозначающий готовность камеры к работе.

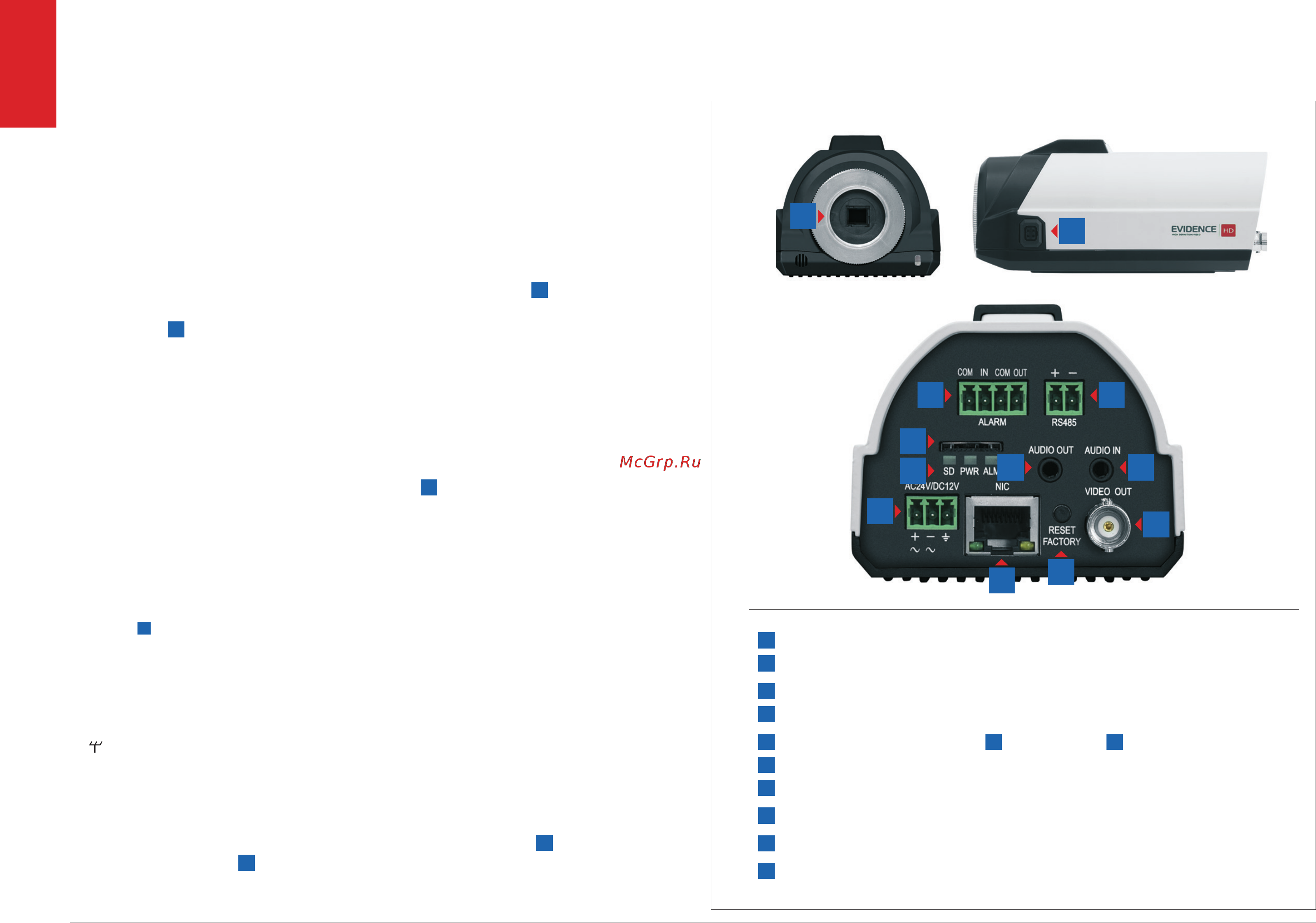

КОРПУС КАМЕРЫ И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
1
2
6
12
9
3
7
8
11
5
4
10
