EVIDENCE APIX Box / M3 [6/64] Подключение и запуск камеры
![EVIDENCE APIX Box / M3 [6/64] Подключение и запуск камеры](/views2/1262147/page6/bg6.png)
WWW.E-VIDENCE.RU
APIX BOX
/
M3
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6
10
4
2
6 7
8
9
3
1
5

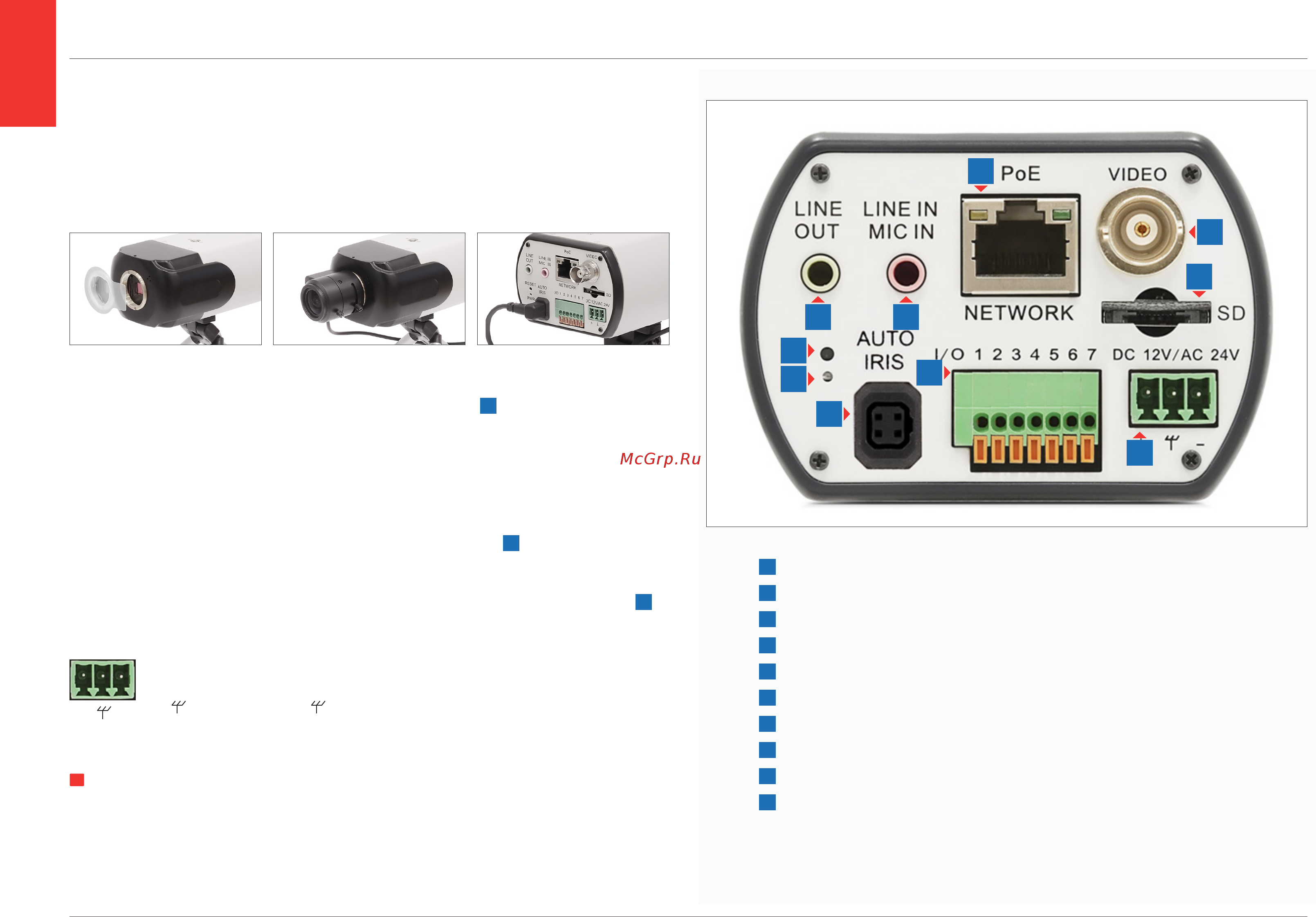

1
Разъем для подключения объектива с автодиафрагмой
2
Разъемы для подключения электропитания
3
Светодиод состояния питания
4
Разъем RJ-45 для подключения сетевого кабеля (с поддержкой PoE)
5
Тревожные входы / выходы
6
LINE OUT (линейный аудио выход)
7
LINE IN (линейный аудио вход) / MIC IN (микрофонный вход)
8
Разъем карты памяти Micro SD
9
Аналоговый видео выход BNC
10
Кнопка сброса настроек
1. ПОДКЛЮЧЕНИЕ ОБЪЕКТИВА
Камера поддерживает работу с объективами с ручной и автоматической диафрагмой с крепле-
нием типа C и CS. Для подключения объектива с C-креплением следует использовать C/CS пере-
ходник.
Снимите защитную крышку и накрутите объектив. При использовании объектива с автодиафраг-
мой (АРД), подключите кабель управления диафрагмой к разъему
1
на задней панели камеры.
2. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера поддерживает подключение питания 12В постоянного тока или 24 В переменного тока, а
также питание по сетевому кабелю Ethernet (PoE).
При помощи входящей в комплект клеммной коробки через разъемы
2
на задней панели каме-
ры подключите кабели питания, используя внешний блок питания 12 В пост./ 24 В перем. (макс.
потребление 4 Вт). Для подключения кабелей питания воспользуйтесь приведенной ниже схе-
мой. При правильном подключении питания загорится зеленый светодиодный индикатор
3
на
задней панели камеры.
!
ПРИМЕЧАНИЯ:
При подключении питания 12В постоянного тока следует строго соблюдать полярность.
Если вы планируете использовать PoE, убедитесь, что источник питания (PoE свитч, PoE инжек-
тор) доступен в сети. PoE (Power over Ethernet) — технология, позволяющая передавать сетевому
устройству вместе с данными питание через стандартную витую пару.
+ –
Переменный ток
Вход 1
Земля
Вход 2
+
–
Постоянный ток
Питание
Зарезервировано
Земля
+
–
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
Содержание
- Apix bo 1
- Мегапиксельная сетевая видеокамера 1
- Руководство по эксплуатации 1
- Внимание 2
- Не открывать 2
- Опасность поражения 2
- Электрическим током 2
- Apix bo 3
- Мегапиксельная сетевая видеокамера 3
- Apix bo 4
- Мегапиксельная сетевая видеокамера 4
- Основные особенности 4
- Apix box m3 5
- Технические характеристики 5
- Подключение и запуск камеры 6
- Зеленый цвет link связь означает наличие сетевого подключения мигающий оранжевый цвет activity активность означает пересылку данных 7
- Подключение и запуск камеры продолжение 7
- Назначение ip адреса 8
- Подключение к камере через браузер internet explorer 9
- Установка компонента active x 10
- Просмотр видео в режиме реального времени 11
- Настройка системных параметров 12
- Раздел позволяет указать формат в котором дата отображается на странице просмотра гггг мм дд чч мм сс либо дд мм гггг чч мм сс где гггг год мм месяц дд число чч час мм минута сс секунда 12
- Настройка учетных записей пользователей 13
- Создание и установка сертификатов проверки подлинности https 14
- Фильтрация ip адресов 15
- Установка сертификатов проверки подлинности ieee 802 x 16
- Evidence starter lite позволяет осуществлять поиск камеры и изменять ее ip адрес не посредственно в окне программы чтобы изменение адреса было невозможным снимите флажок 17
- И нажмите 17
- Настройка сетевого подключения 17
- Раздел позволяет включить поддержку ip адресации по протоколу iрv6 установите фла жок 17
- Настройка приоритета трафика qos 18
- Настройка протокола snmp 19
- Настройка параметров протокола upnp 20
- Настройка динамической службы доменных имен ddns 21
- Настройка почтовых сообщений 22
- Настройка сообщений ftp 23
- Настройка сообщений http 24
- Настройка тревожного входа выхода 25
- Настройка тревожного входа выхода продолжение 26
- Настройка тревожного входа выхода продолжение 27
- Настройка детектора движения 28
- Настройка детектора движения продолжение 29
- Настройка системы диагностики сетевого подключения 30
- Настройка системы защиты от саботажа 31
- Настройка периодических событий 32
- Активация тревоги вручную 33
- Настройка детектора звука 34
- Управление картой памяти 35
- Управление nas накопителем 36
- Настройка расписания записи 37
- Настройка расписания для тревожных событий и профилей изображения 38
- Установка пути к сохраняемым снимкам и видеофайлам 39
- Apix box m3 40
- Просмотр системного журнала 40
- Раздел позволяет просмотреть данные о всех подключениях к камере с момента ее запуска 40
- Просмотр информации о пользователях 41
- Apix box m3 42
- Просмотр текущих настроек системы 42
- Раздел позволяет просмотреть все текущие настройки камеры в виде списка 42
- Восстановление стандартных заводских настроек 43
- Просмотр версии программного обеспечения 44
- Обновление программного обеспечения 45
- Импорт экспорт настроек камеры 46
- Настройка формата видеопотоков 47
- Настройка формата видеопотоков продолжение 48
- Настройка сжатия видеопотоков 49
- Настройка титров 50
- Настройка областей детального просмотра 51
- Настройка сетевого протокола видео 52
- Настройка частоты смены кадров 53
- Маскирование приватных зон 54
- Настройка аудио 55
- Настройка параметров изображения 56
- Настройка параметров изображения продолжение 57
- Настройка параметров изображения продолжение 58
- Приложение настройка заднего фокуса 59
- Приложение удаление временных файлов интернета в браузере internet explorer 60
- Приложение настройка политики безопасности для интернета в браузере internet explorer 61
- Приложение настройка элементов и подключаемых модулей active x в браузере internet explorer 62
- Приложение удаление установленной программы dc viewer 63
- Ip видеокамеры системы записи коммутаторы рабочие станции видеомониторы 64
