WWW.E-VIDENCE.RU
APIX BOX
/
M5
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
7
5. ПОДКЛЮЧЕНИЕ АУДИО
Камера поддерживает возможность двусторонней аудио связи и имеет вход и выход для под-
ключения аудиоканалов:
- Line Out – линейный аудио выход
6
- Line In / Mic In – линейный аудио вход / вход микрофона
7
6. УСТАНОВКА КАРТЫ ПАМЯТИ MICRO SD
Установите карту памяти в слот
8
на задней панели камеры для возможности записи видео
и отдельных кадров. Камера поддерживает карты памяти Micro SD/SDHC объемом до 32 Гб.
7. АНАЛОГОВЫЙ ВИДЕОВЫХОД BNC
Композитный аналоговый видео выход
9
используется для вывода изображения с камеры на
аналоговый видеомонитор.
8. СБРОС НАСТРОЕК
Нажмите кнопку сброса
10
и удерживайте в течение 5 секунд для восстановления стандарт-
ных заводских настроек. Камера перезагрузится, после чего к ней можно подключиться по IP-
адресу, установленному по умолчанию. Время перезагрузки камеры — 30 секунд.
Сетевые параметры по умолчанию:
IP-адрес: 192.168.0.250
Маска подсети: 255.255.255.0
Сетевой шлюз: 192.168.0.1
Имя пользователя: Admin
Пароль: 1234
HTTP-порт: 80
RTSP-порт: 554
UPnP: Вкл.

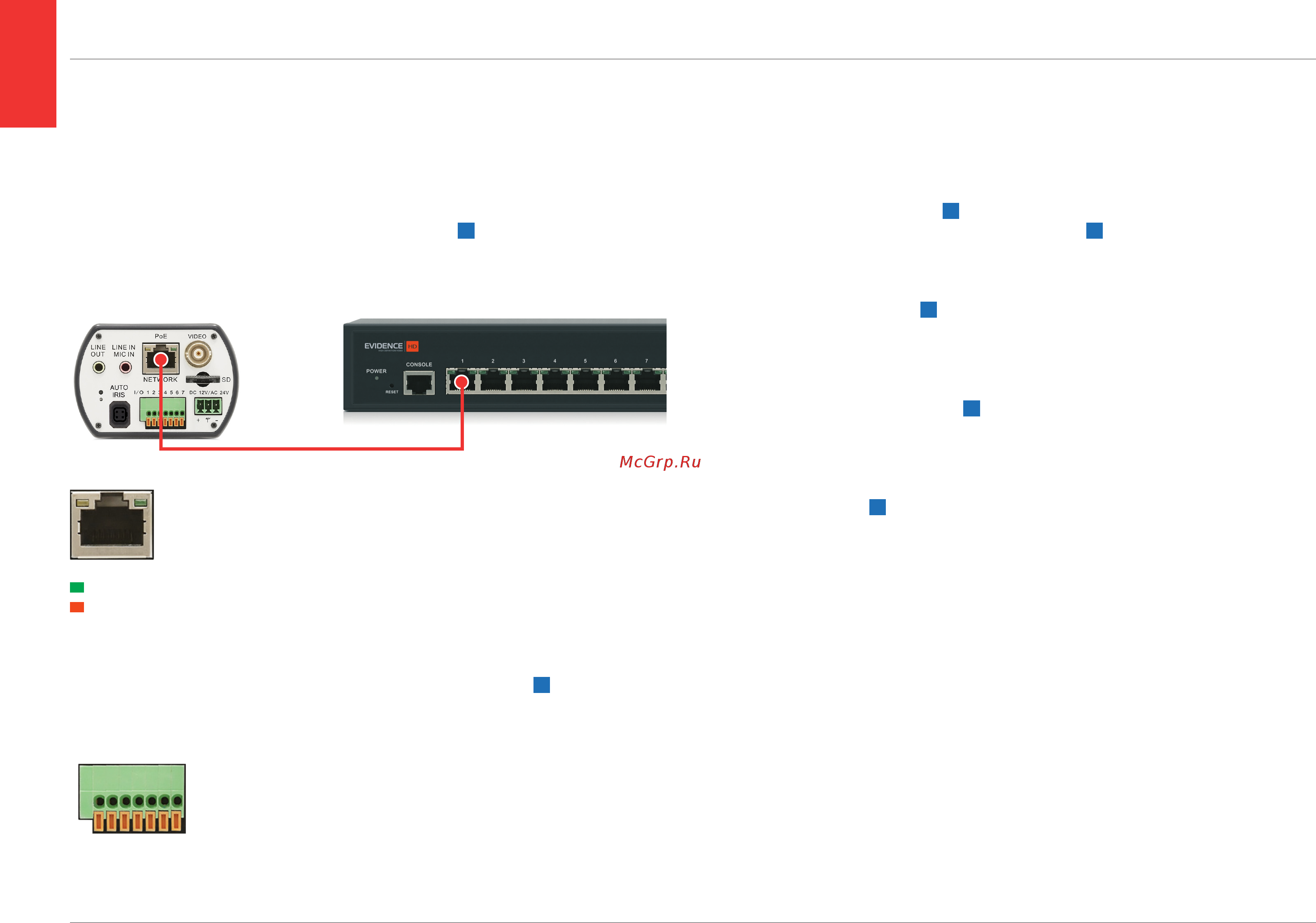

3. ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения рекомендуется использовать кабель 5-й категории, для наилучшего
качества передачи данных длина кабеля не должна превышать 100 метров.
Один конец сетевого кабеля подключите к сетевому разъему
4
на задней панели камеры, дру-
гой к концентратору/коммутатору или напрямую к ПК. В некоторых случаях необходимо ис-
пользовать «перекрестный (crossover)» кабель Ethernet при подключении камеры к ПК.
По окончании подключения проверьте состояние светодиодных индикаторов
подключения и пересылки данных. В случае, если они не горят, проверьте под-
ключение к локальной сети.
Зеленый цвет (Link — связь) означает наличие сетевого подключения.
Мигающий оранжевый цвет (Activity — активность) означает пересылку данных.
4. ТРЕВОЖНЫЕ И УПРАВЛЯЮЩИЕ КОНТАКТЫ
Камера оснащена одним тревожным входом и одним релейным выходом
5
для подключения к
внешним исполнительным устройствам. Расположение контактов для подключения тревожных
устройств приведено ниже.
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ (продолжение)
(1) Выход +
(2) Выход -
(3) Вход +
(4) Вход -
(5) Зарезервировано
(6) Зарезервировано
(7) Зарезервировано
1 2 3 4 5 6 7
