WWW.E-VIDENCE.RU
APIX BOX
/
M2 WDR ABF
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6

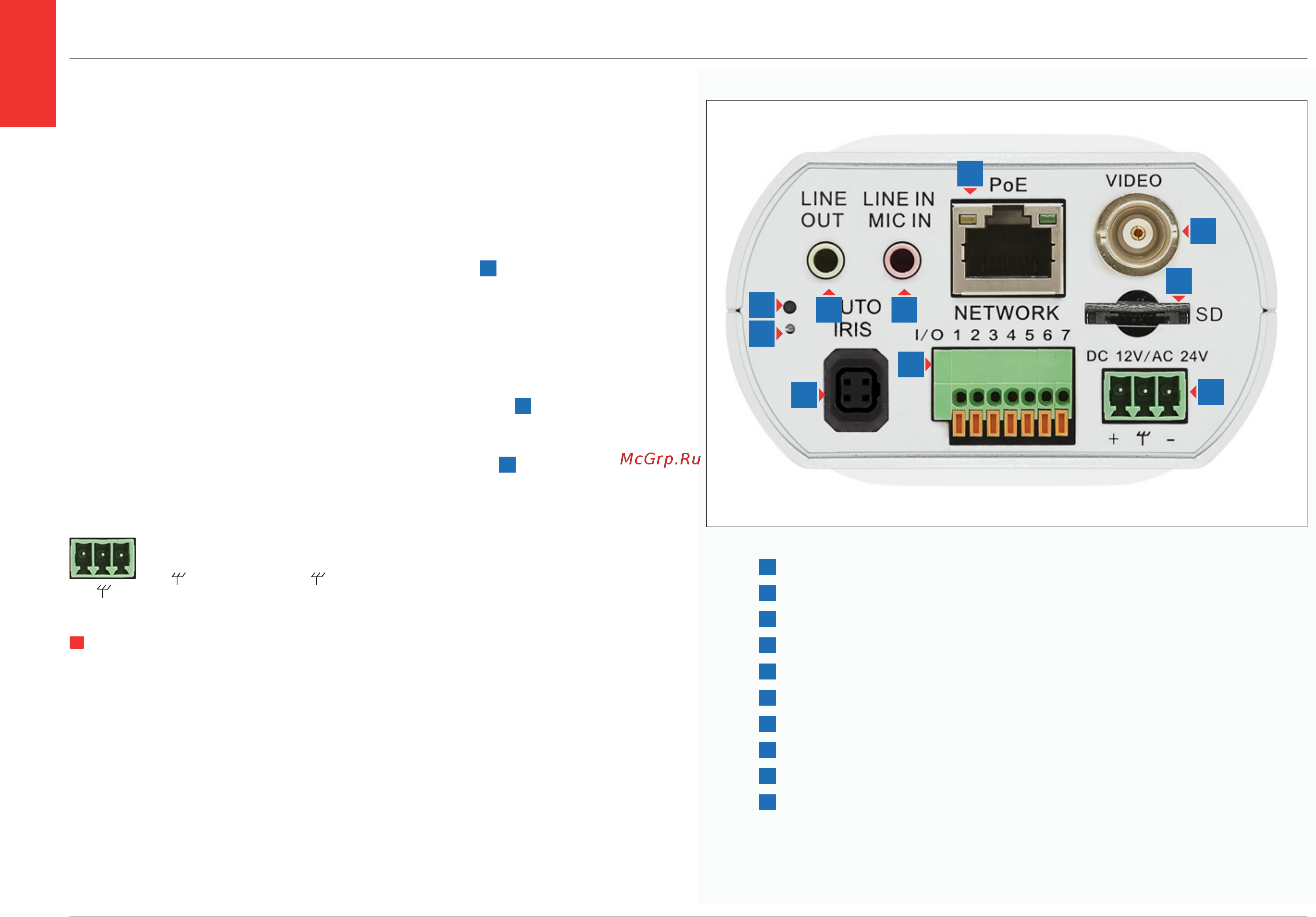

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
1
Разъем для подключения объектива с автодиафрагмой
2
Разъемы для подключения электропитания
3
Светодиод состояния питания
4
Разъем RJ-45 для подключения сетевого кабеля (с поддержкой PoE)
5
Тревожные входы / выходы
6
LINE OUT (линейный аудио выход)
7
LINE IN (линейный аудио вход) / MIC IN (микрофонный вход)
8
Разъем карты памяти Micro SD
9
Аналоговый видеовыход BNC
10
Кнопка сброса настроек
1. ПОДКЛЮЧЕНИЕ ОБЪЕКТИВА
Камера поддерживает работу с объективами с ручной и автоматической диафрагмой с крепле-
нием типа C и CS. Для подключения объектива с C-креплением следует использовать C/CS пере-
ходник.
Снимите защитную крышку и накрутите объектив. При использовании объектива с автодиафраг-
мой (АРД), подключите кабель управления диафрагмой к разъему
1
на задней панели камеры.
2. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера поддерживает подключение питания 12В постоянного тока или 24 В переменного тока, а
также питание по сетевому кабелю Ethernet (PoE).
При помощи входящей в комплект клеммной коробки через разъемы
2
на задней панели ка-
меры подключите кабели питания, используя внешний блок питания 12 В пост./ 24 В перем.
Для подключения кабелей питания воспользуйтесь приведенной ниже схемой. При правильном
подключении питания загорится зеленый светодиодный индикатор
3
на задней панели каме-
ры.
!
ПРИМЕЧАНИЯ:
При подключении питания 12В постоянного тока следует строго соблюдать полярность.
Если вы планируете использовать PoE, убедитесь, что источник питания (PoE свитч, PoE инжек-
тор) доступен в сети. PoE (Power over Ethernet) — технология, позволяющая передавать сетевому
устройству вместе с данными питание через стандартную витую пару.
+ –
Переменный ток
Вход 1
Земля
Вход 2
+
–
Постоянный ток
Питание
Зарезервировано
Земля
+
–
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
10
4
6 7
3
1
5
8
9
2
