EVIDENCE APIX 30ZBox / M4 [6/63] Подключение и запуск камеры
WWW.E-VIDENCE.RU
APIX 30ZBOX
/
M4
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6

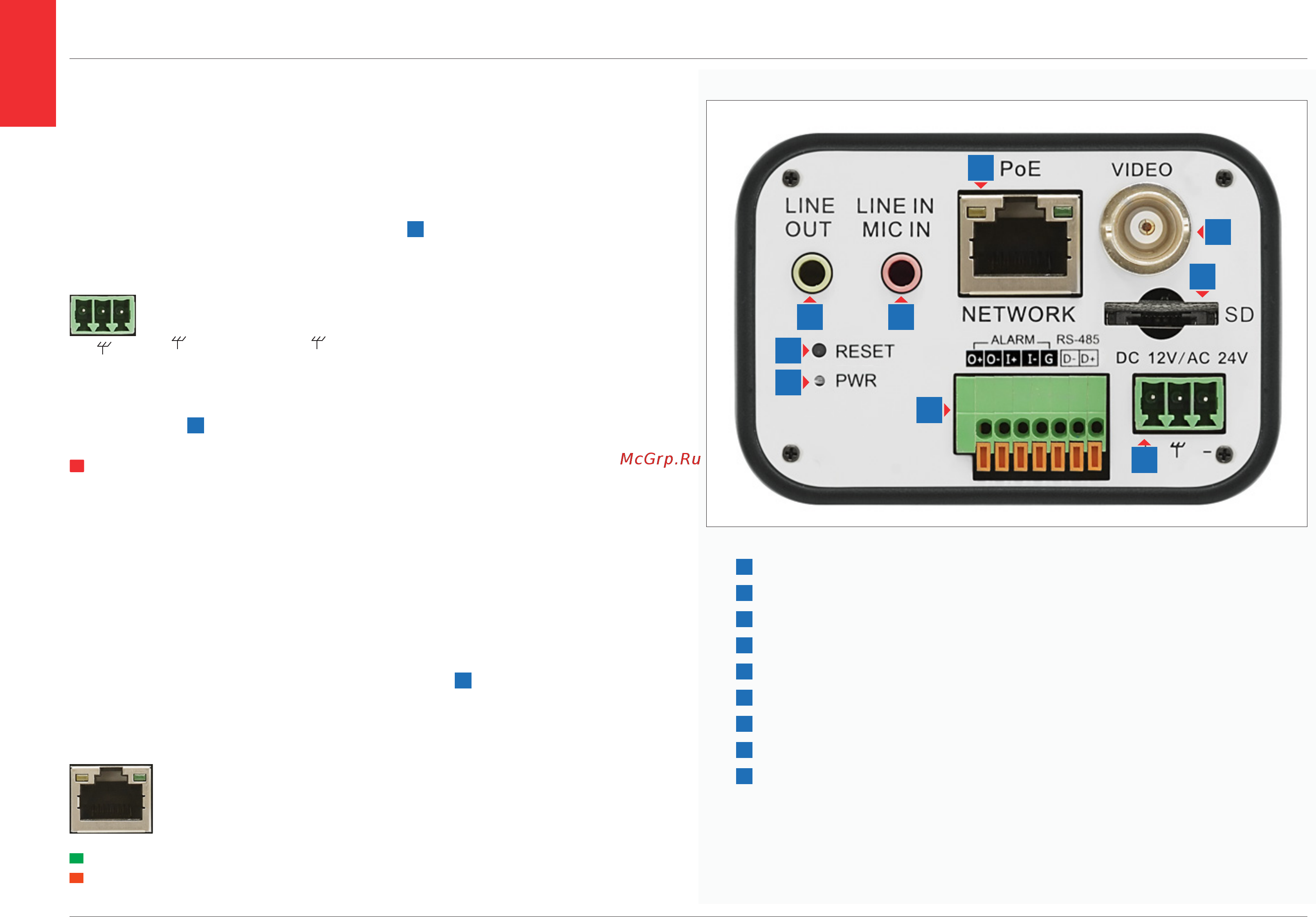

РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
9
2
3
1
5 6
7
8
4
1
Разъемы для подключения электропитания
2
Светодиод состояния питания
3
Разъем RJ-45 для подключения сетевого кабеля (с поддержкой PoE)
4
Тревожные входы / выходы
5
LINE OUT (линейный аудио выход)
6
LINE IN (линейный аудио вход) / MIC IN (микрофонный вход)
7
Разъем карты памяти Micro SD/SDHC
8
Аналоговый видео выход BNC
9
Кнопка сброса настроек
1. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера поддерживает подключение питания 12В постоянного тока или 24 В переменного тока, а
также питание по сетевому кабелю Ethernet (PoE).
Внешний источник питания подключается к разъемам
1
при помощи клеммной колодки, входя-
щей в комплект поставки. Расположение контактов указано ниже.
+ –
Переменный ток
Вход 1
Земля
Вход 2
+
–
Постоянный ток
Питание
Зарезервировано
Земля
+
–
При правильном подключении загорится зеленый светодиодный индикатор
состояния питания
2
на задней панели камеры.
!
ПРИМЕЧАНИЕ:
При подключении питания 12В постоянного тока следует строго соблюдать полярность.
Если вы планируете использовать PoE, убедитесь, что источник питания (PoE свитч, PoE инжек-
тор) доступен в сети. PoE (Power over Ethernet) — технология, позволяющая передавать сетевому
устройству вместе с данными питание через стандартную витую пару.
2. ПОДКЛЮЧЕНИЕ СЕТЕВОГО КАБЕЛЯ
Для сетевого подключения рекомендуется использовать кабель 5-й категории, для наилучшего
качества передачи данных длина кабеля не должна превышать 100 метров.
Один конец сетевого кабеля подключите к сетевому разъему
3
на задней панели камеры, дру-
гой – к концентратору/коммутатору или напрямую к ПК. В некоторых случаях необходимо ис-
пользовать «перекрестный (crossover)» кабель Ethernet при подключении камеры к ПК.
По окончании подключения проверьте состояние светодиодных индикаторов
подключения и пересылки данных. В случае, если они не горят, проверьте под-
ключение к локальной сети.
Зеленый цвет (Link — связь) означает наличие сетевого подключения.
Мигающий оранжевый цвет (Activity — активность) означает пересылку данных.
