WWW.E-VIDENCE.RU
APIX DOME
/
4K AF
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
6

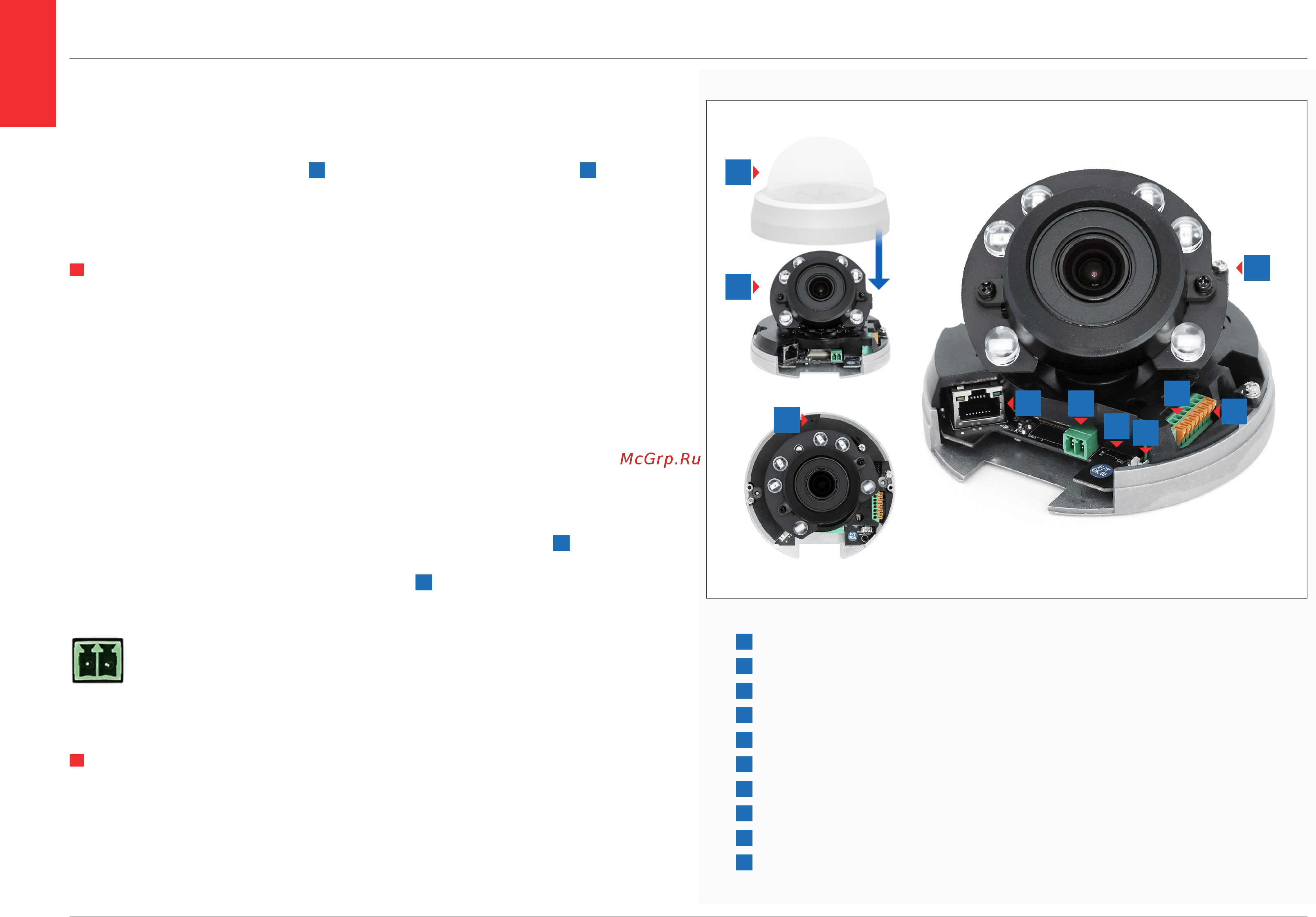

КОРПУС КАМЕРЫ И РАЗЪЕМЫ
7
5
6
9
8
4
3
1
2
10
1
Корпус камеры с прозрачным куполом
2
Рабочий модуль камеры
3
Фиксирующий винт рабочего модуля
4
Разъемы для подключения электропитания
5
Разъем RJ-45 для подключения сетевого кабеля
6
Тревожный вход / выход (разъемы 1-4)
7
Аудио вход / выход (разъемы 5-9)
8
Аналоговый видеовыход
9
Разъем карты памяти Micro SD
10
Кнопка сброса настроек
1. МОНТАЖ КАМЕРЫ
Раскрутите винты на корпусе камеры
1
и разъедините его с рабочим модулем
2
. Обозначь-
те на монтажной поверхности места для отверстий, просверлите два отверстия и поместите в
них дюбели. Закрепите рабочий модуль самонарезающими винтами, входящими в комплект
поставки.
!
ПРИМЕЧАНИE:
Камера должна быть закреплена на прочной поверхности, способной выдержать общую массу
камеры. В зависимости от материала монтажной поверхности могут потребоваться другие вин-
ты и дюбели, отличные от входящих в комплект поставки.
Подключите питание, сетевой кабель, кабели аудио и тревожных контактов. Произведите на-
стройку области обзора, приближения и фокуса. Если на прозрачном куполе имеются загряз-
нения, удалите их при помощи мягкой ткани. Установите корпус с куполом обратно и затяните
фиксирующие винты.
2. ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ ПИТАНИЯ
Камера предназначена для работы с источником питания 12 В постоянного тока, 24 В перемен-
ного тока или питания РоЕ. Технология РоЕ позволяет передать устройству питание совместно
с данными, по одному кабелю Ethernet, подключенному к сетевому разъему
5
.
Внешний источник питания подключается к разъемам
4
при помощи клеммной колодки, вхо-
дящей в комплект поставки. Расположение контактов указано ниже.
Переменный ток Переменный ток
1 – Вход 24VAC (1)
2 – Вход 24VAC (2)
1 – Вход 12VDC (+)
2 – Вход 12VDC (–)
2 1
!
ПРИМЕЧАНИЯ:
При подключении питания 12В постоянного тока следует строго соблюдать полярность.
Чтобы обеспечить питание камеры по РоЕ, в сети должен присутствовать РоЕ-коммутатор или
PoE-инжектор.
ПОДКЛЮЧЕНИЕ И ЗАПУСК КАМЕРЫ
