Ballu BHP-3.000 C [4/16] Устройство прибора
![Ballu BHP-6.000 C [4/16] Устройство прибора](/views2/1026219/page4/bg4.png)
4
Устройство прибора
Устройство прибора
Тепловентилятор предназначен для обогрева
и просушки (воздуха, поверхностей) в произ-
водственных, общественных и вспомогатель-
ных помещениях.
Исполнение тепловентилятора – переносное,
рабочее положение – установка на полу, ус-
ловия эксплуатации – работа под надзором,
режим работы – повторно-кратковременный.

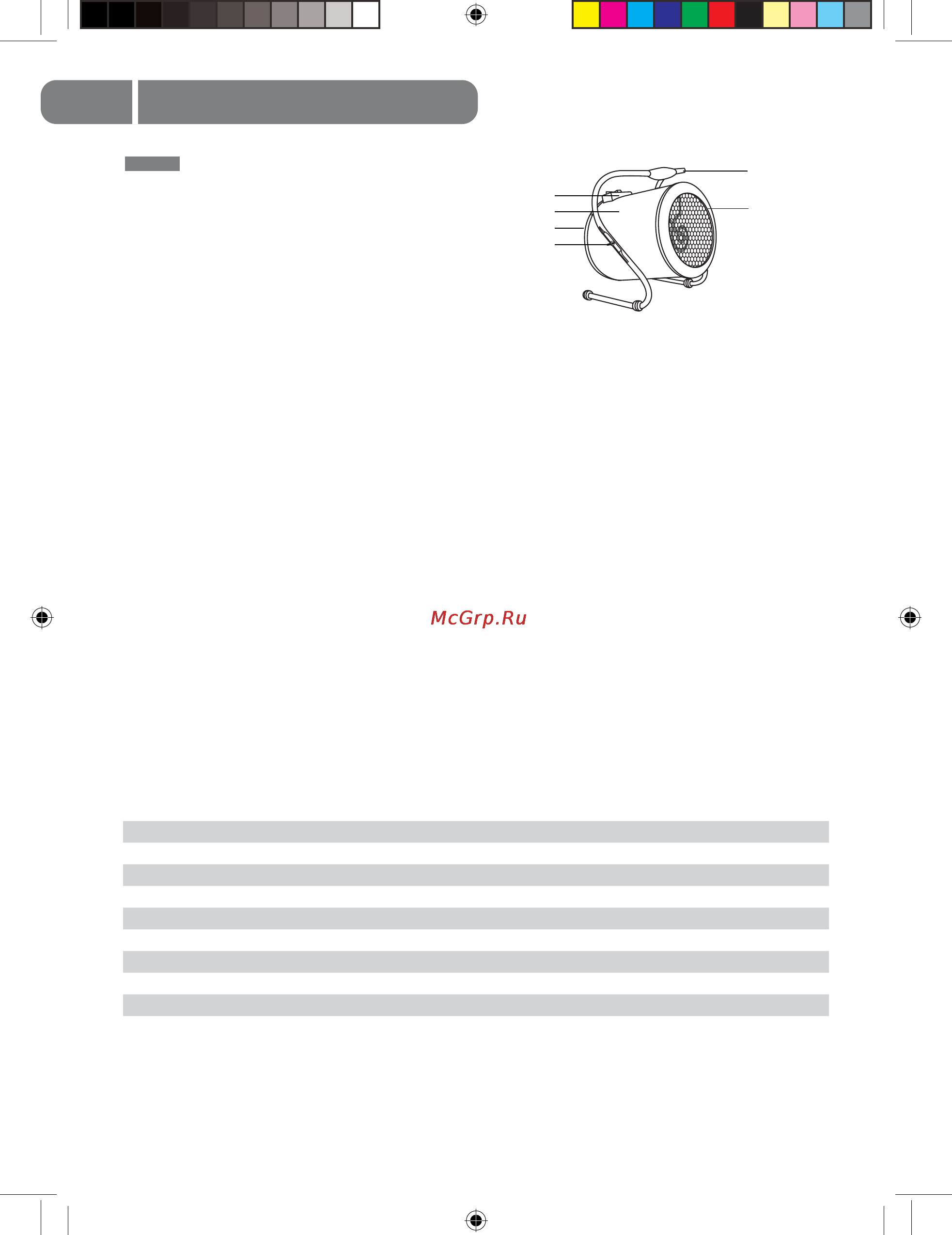

Несущая конструкция тепловентилятора (см.
рис.1) состоит из кожухов наружного (1) и
внутреннего, изготовленных из листовой ста-
ли и имеющих цилиндрическую форму. Во
внутреннем кожухе размещены вентилятор и
трубчатые электронагревательные элементы.
Снаружи кожуха расположен корпус блока
управления (2). Кожух наружный, закрытый
воздухозаборной (3) и воздуховыпускной (4)
решетками, винтами устанавливается к ручке-
подставке (5) и имеет возможность поворота в
вертикальной плоскости. Угол поворота фик-
сируется гайками (6). Вентилятор затягива-
ет воздух через отверстия воздухозаборной
решетки. Воздушный поток, втянутый вен-
тилятором в корпус, проходя между петлями
трубчатых электронагревательных элементов,
нагревается и подается в помещение через
отверстия воздуховыпускной решетки.
1. Наружный кожух поворотного корпуса
2. Блок управления
3. Воздухозаборная решетка
4. Воздуховыпускная решетка
5. Ручка-подставка
6. Гайка-фиксатор
Работа тепловентилятора возможна в следую-
щих режимах:
• режим вентиляции (без нагрева);
• режим 1 – вентиляция с частичным включе-
нием электронагревательных элементов;
• режим 2 – вентиляция с включением элек-
тронагревательных элементов на полную
мощность;
• режим 0 – выключение прибора.
Электрические схемы тепловентиляторов при-
ведены в Приложении.
Рис. 1
Устройство прибора
Параметр / Модель BHP-3.000С BHP-5.000С BHP-9.000С BHP-15.000С
Вентиляция (без нагрева) 26 Вт 32 Вт
Частичная мощность нагрева 1500 Вт 3000 Вт 4500 Вт 6000 Вт
Полная мощность нагрева 3000 Вт 4500 Вт 9000 Вт 15000 Вт
Номинальное напряжение 220 В/50 Гц 220 В/50 Гц 380 В/30 Гц 380 В/50 Гц
Максимальный ток 13,6 А 20,5 А 13,6 А 22,7 А
Расход воздуха 300 м
3
/ч 400 м
3
/ч 820 м
3
/ч 1070 м
3
/ч
Габариты прибора 315 х 390 х 315 мм 315 х 390 х 315 мм 346 х 425 х 315 мм 346 х 425 х 440 мм
Вес нетто 7,5 кг 8,0 кг 12,0 кг 15,0 кг
Технические характеристики прибора:
