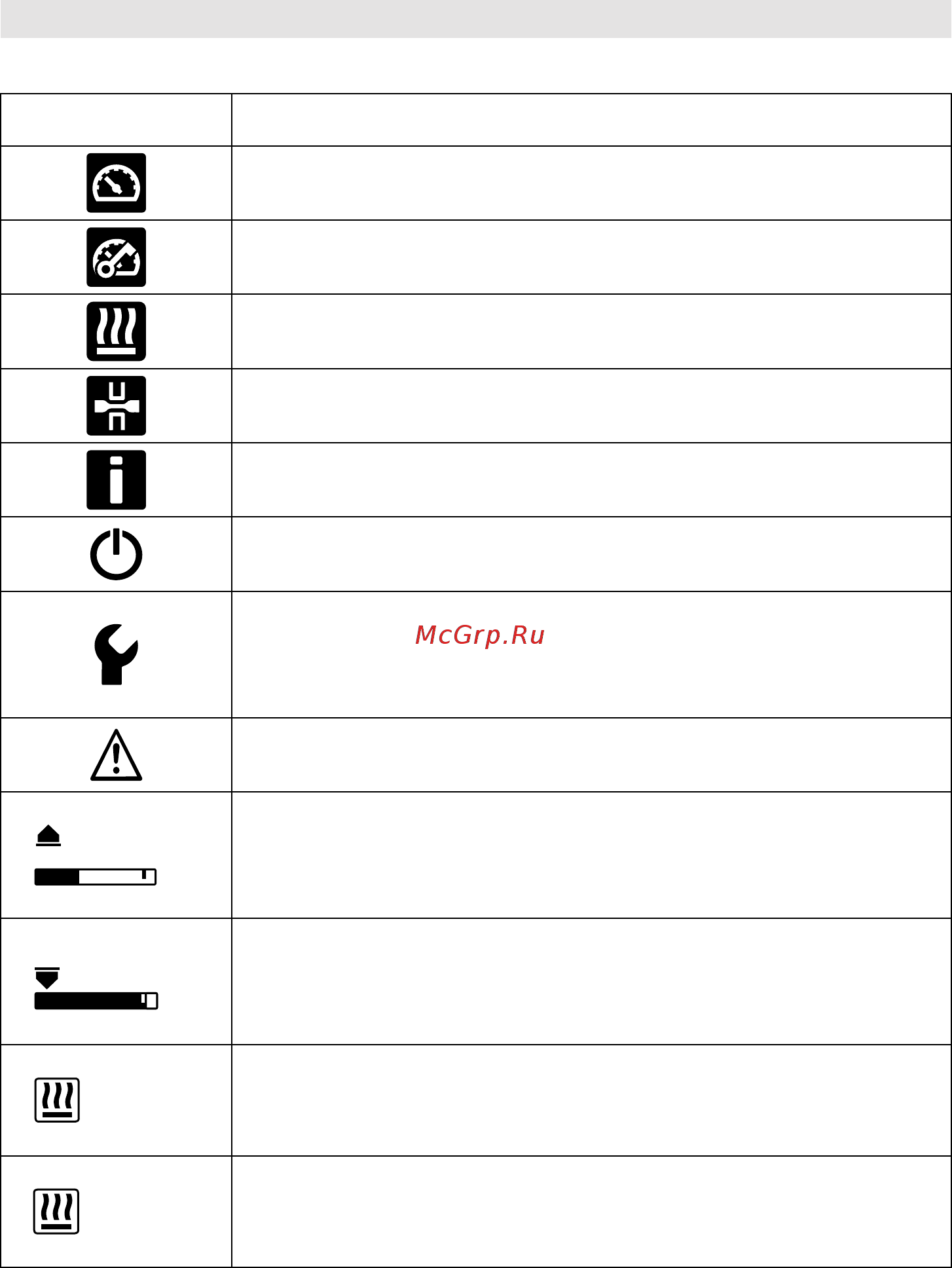

Functievenster en arbeidsvenster
Symbool Betekenis
Snelheid van de aandrij ving [m/min / ft./min]
Snelheid van de aandrij ving geblokkeerd [m/min / ft./min]
Temperatuur van de laskegel [°C/°F]
Samenvoegkracht [N/lbs]
Informatievenster
Lasapparaat verkeert in de modus 'Waakstand'. De verwarming schakelt af nadat
de teller teruggelopen tot nul.
Het lasapparaat vertoont een storing. Bovendien verschij nt een storingmeldcode
(het lasapparaat is niet langer gereed voor gebruik. Neem contact op met een
daartoe geautoriseerd onderhoudsbedrij f.
Raadpleeg de rubriek "Waarschuwingen en storingmeldingen".
Waarschuwing:
Raadpleeg de rubriek "Waarschuwingen en storingmeldingen".
380
160
°C
De pij l_omhoog en de voortgangsbalk indiceren dat de streefwaarde
(merkteken op de voortgangsbalk) nog niet is bereikt (te koud). De knipperende
waarde is de actuele temperatuurwaarde. De waarde naast de voortgangsbalk is in
de ingestelde streefwaarde.
390
°C
380
De pij l_omlaag en de voortgangsbalk indiceren dat de streefwaarde (merkteken
op de voortgangsbalk) nog niet is bereikt (te heet). De knipperende waarde is de
actuele temperatuurwaarde. De waarde naast de voortgangsbalk is in de ingestelde
streefwaarde.
385
°C
380
Hebt u "Toon ingestelde waarden" geactiveerd? Dan worden de actuele tempe-
ratuur (groot) en de streeftemperatuur (klein) getoond Standaardinstelling af fabriek.
°C
380
Hebt u "Toon ingestelde waarden" gedeactiveerd? Dan verschij nt tij dens het
gebruik uitsluitend de actuele waarde (groot) of anders uitsluitend de streefwaarde
(groot).
Arbeidsvenster (34)
