114

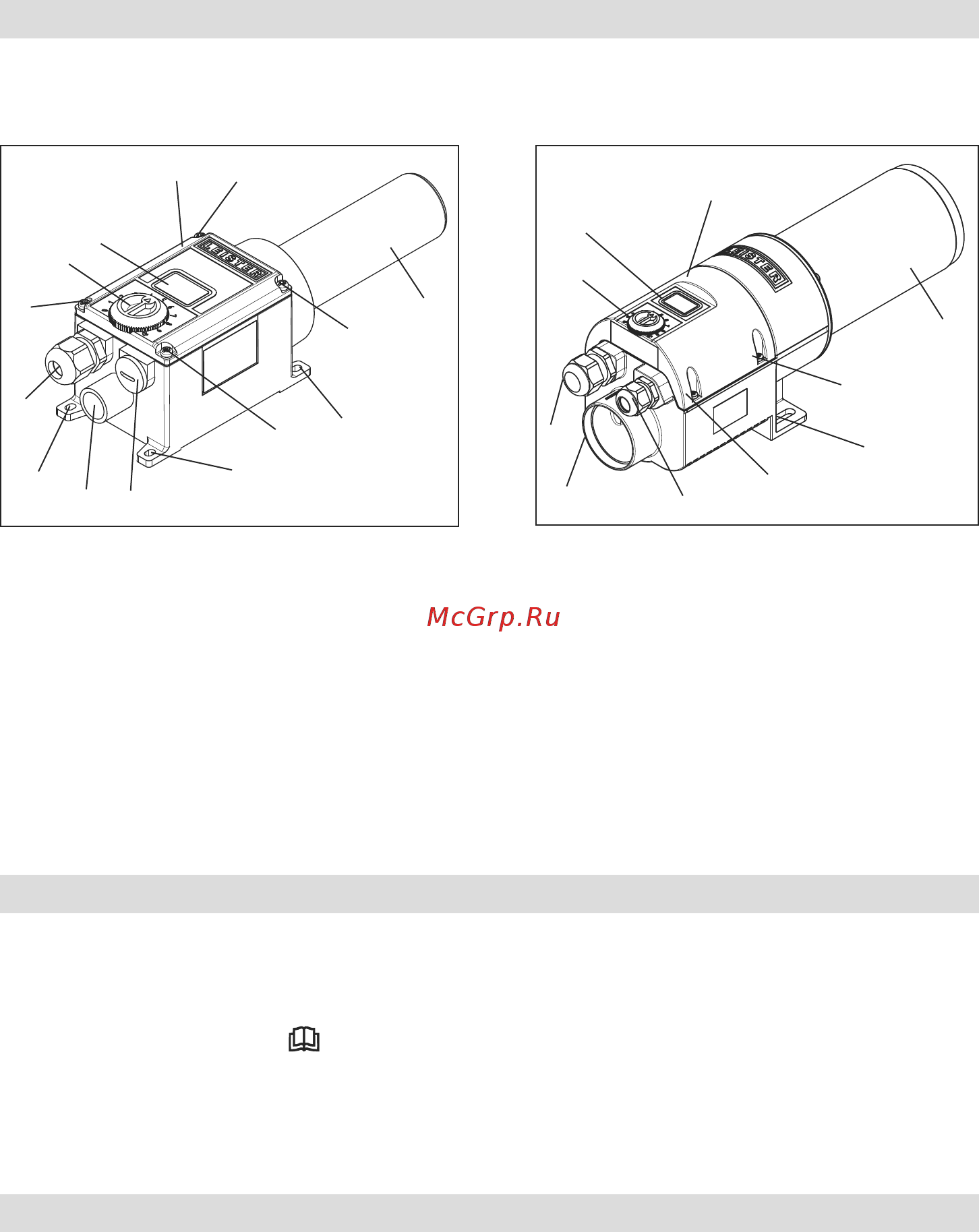

装置の各部説明
CLASSIC、PREMIUM、SYSTEM
1 固定タブ
2 接続ボックス用カバー
3 接続ボックス用ネジ
4 加熱エレメントパイプ
5 電源用ケーブルグランド(⼯場出荷時に装着)
6 ロックネジ(接続ボックス内に⼊っています)
7 インターフェース用ケーブルグランド
8 接続ピース
LHS 15、LHS 21 S、LHS 21 L、LHS 41 S、
LHS 41 L：CLASSIC、PREMIUM、SYSTEM
LHS 61L、LHS 61 S：
CLASSIC、PREMIUM、SYSTEM
1
1
1
1
4
4
2
2
3
3
3
3
3
3
5
5
7
6
8
8
9
9
PREMIUM、SYSTEM
9 温度調整用ポテンショメーター
SYSTEM
10 規定値/実測値表示用ディスプレイ
(°Cまたは°F)
10
• 熱風機LHSを梱包から取り出します。
• ネジ(3)を緩めて、接続ボックス用カバー(2)を取り外します。
• 注意ラベルを取り除き、 をお読みください。また今後の参照のため保管してください
• ロックネジ(6)を取り外します。
• インターフェースを使用しない時は、ケーブルグランド(7)を外してねじ込みプラグ(6)
を取り付けてください。
• 取り付け作業を行う時は、以下の点をお守りください。
– 必
ず冷たい空気を送ること。
– 熱が蓄積されないこと。
– 他の装置の熱風が本装置に当たらないようにすること。
• 本装置を機械的な振動や揺れから保護してください。
• 本装置を固定タブ(1)に固定します。
• 取り付け寸法については、3、4、5、6ページの寸法/サイズを参照してください。
準備
取り付け
10
