11
www.aerotek.ru

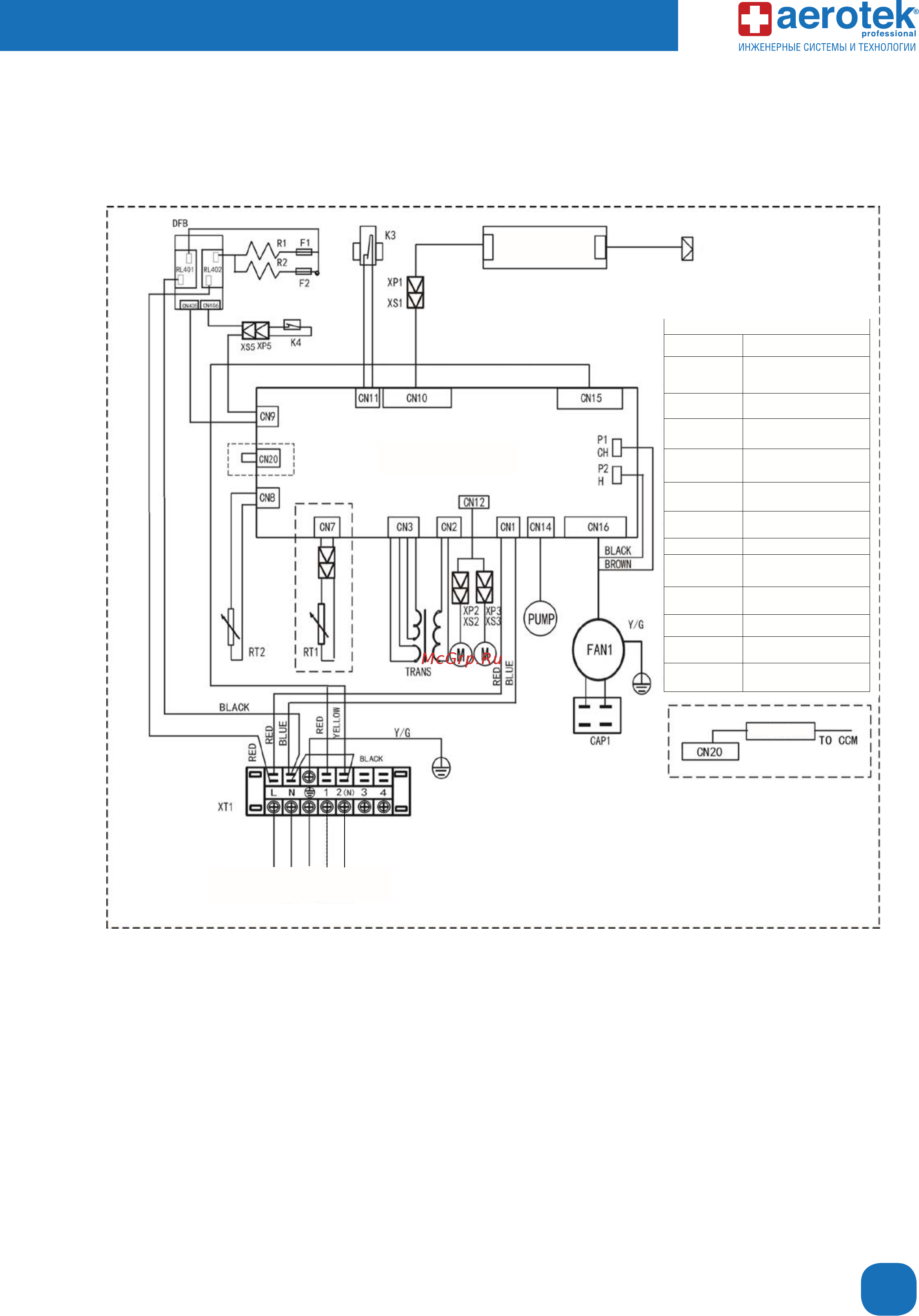

Рис. №5. Электрическая схема агрегатов ACF-CM с электрическим нагревателем (опциональное оснащение).
СХЕМА ПОДКЛЮЧЕНИЯ
КОД НАИМЕНОВАНИЕ
CAP1
КОНДЕНС. ДВИГ.
ВЕНТ. ВНУТР. БЛОКА
CN1-20 РАЗЪЕМЫ ПЛАТЫ ПК
TRANS
СИЛОВОЙ
ТРАНСФОРМАТОР
FAN1
ВЕНТИЛЯТОР ВНУТР.
БЛОКА
K3 РЕЛЕ УРОВНЯ ВОДЫ
M УСТРОЙСТВО СВИНГА
PUMP НАСОС
RT1
ДАТЧИК КОМН.
ТЕМПЕРАТУРЫ
RT2
ТЕМП.
ТРУБОПРОВОДА
XP1-5 СОЕДИНИТЕЛИ
XS1-5 СОЕДИНИТЕЛИ
XT1
7-КЛЕММНАЯ
КОЛОДКА
Перевод обозначений проводов:
BLACK – ЧЕРНЫЙ
RED – КРАСНЫЙ
BLUE – СИНИЙ
YELLOW – ЖЕЛТЫЙ
BROWN – КОРИЧНЕВЫЙ
Y/G – ЖЕЛТО/ЗЕЛЕНЫЙ
3.VALVE – 3Х-ХОДОВОЙ КЛАПАН
POWER – ПИТАНИЕ
PUMP – НАСОС
TO WIRE CONTROLLER - К ПРОВОДНОМУ КОНТРОЛЛЕРУ
NET MODULE – СЕТЕВОЙ МОДУЛЬ
Плата управления
Дисплей
Обозначения
К проводному контроллеру
Электро питание
Трехходовой
клапан
Сетевой инт
