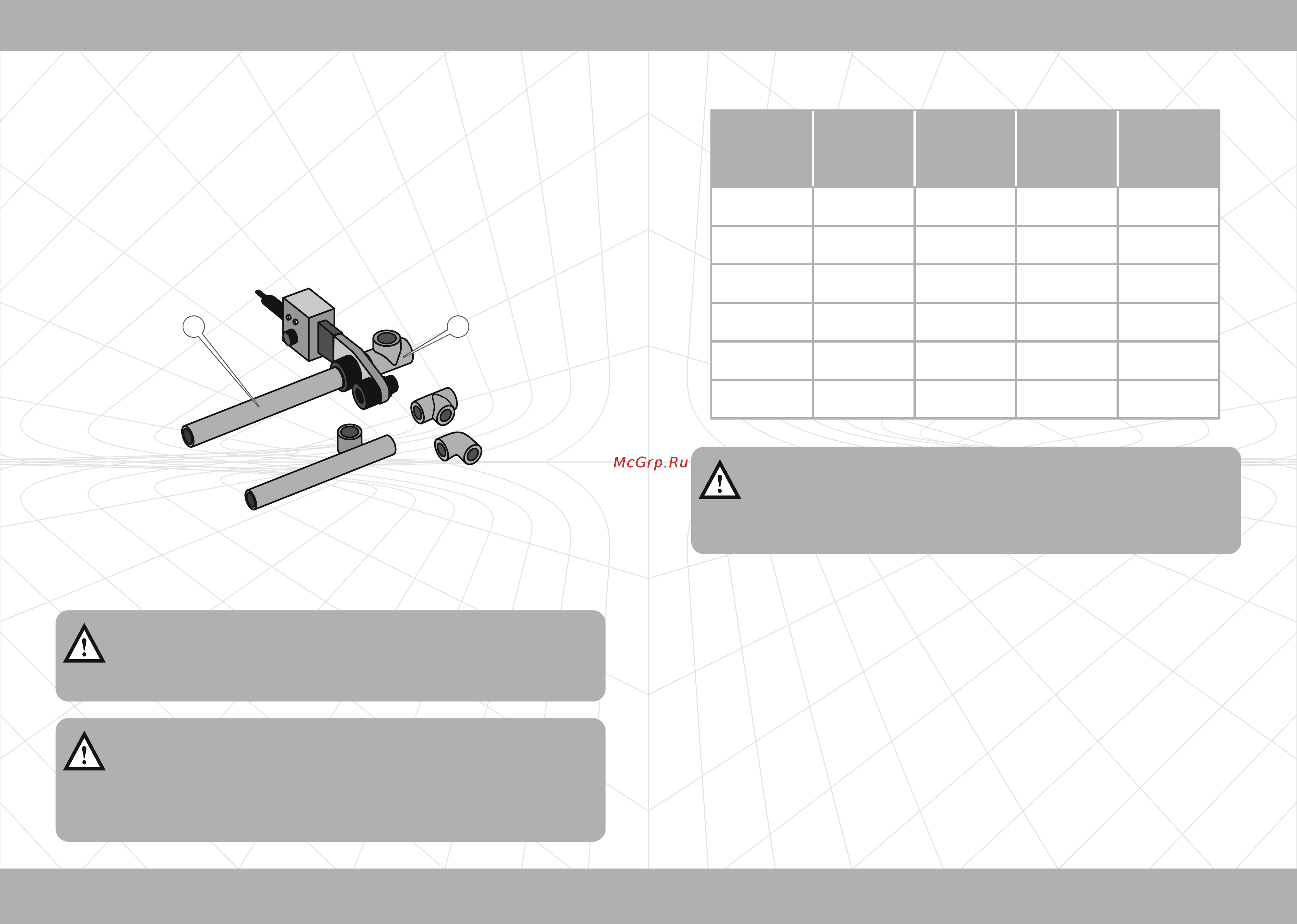

14 15
Якщо здійснюється пайка фольгованих труб, спочатку необхідно очистити
ділянку труби, яка підлягає пайці, від захисної фольги, використовуючи
спеціальний інструмент «шейвер» (необхідно придбати додатково).
Безпосередньо на початку пайки на елементи (труби та фітинг),
використовуючи маркер, необхідно нанести чітко помітні осьові позначки, які
необхідні для правильної орієнтації елементів відносно один одного.
Після того, як тефлонові насадки будуть розігріті до необхідної температури,
потрібно швидко і акуратно, з невеликим поворотним рухом до упору вставити
пластикову трубу (1) в гільзу, а фітинг (2) – надіти на штуцер (див. мал. 4), суворо
дотримуючись при цьому співвісність.
Малюнок 4
Ділянки труби та фітинга, які підлягають пайці, нагріваються до необхідної
температури, акуратним ривком знімаються з тефлонових насадок, а потім
з'єднуються між собою – без провертання труба вставляється в фітинг до упору і
фіксується (утримується руками) протягом певного періоду часу, який
визначається виробниками пластикових труб (див. таблицю 1).
Таблиця 1
У таблиці наведені приблизні часові показники за технологією У таблиці наведені приблизні часові показники за технологією
пайки. Для забезпечення якісної пайки дотримуйтеся часу пайки. Для забезпечення якісної пайки дотримуйтеся часу
розігріву, у відповідності з рекомендаціями виробників розігріву, у відповідності з рекомендаціями виробників
пластикових труб.пластикових труб.
У таблиці наведені приблизні часові показники за технологією
пайки. Для забезпечення якісної пайки дотримуйтеся часу
розігріву, у відповідності з рекомендаціями виробників
пластикових труб.
УВАГА!УВАГА!УВАГА!
1
2
Навантаження на з'єднання допустиме лише після закінчення Навантаження на з'єднання допустиме лише після закінчення
часу охолодження, яке визначене виробником пластикових часу охолодження, яке визначене виробником пластикових
труб.труб.
Навантаження на з'єднання допустиме лише після закінчення
часу охолодження, яке визначене виробником пластикових
труб.
УВАГА!УВАГА!УВАГА!
Проміжок часу від моменту зняття з насадок труби і муфти до Проміжок часу від моменту зняття з насадок труби і муфти до
моменту з'єднання їх між собою не повинен перевищувати моменту з'єднання їх між собою не повинен перевищувати
значення, яке встановлене виробником даної пластикової значення, яке встановлене виробником даної пластикової
продукції. Недотримання вищевказаної вимоги може продукції. Недотримання вищевказаної вимоги може
призвести до неякісної пайки.призвести до неякісної пайки.
Проміжок часу від моменту зняття з насадок труби і муфти до
моменту з'єднання їх між собою не повинен перевищувати
значення, яке встановлене виробником даної пластикової
продукції. Недотримання вищевказаної вимоги може
призвести до неякісної пайки.
УВАГА!УВАГА!УВАГА!
Зовнішній
діаметр
труби,
мм
Глибина
плавлення,
мм
Час
нагріву,
с
Час
обробки,
с
Час
охолод-
ження,
с
20
14
5
4
3
25
16
7
4
3
32
20
8
4
4
40
21
12
6
4
50
22,5
18
6
5
63
24
24
6
6
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
