Кентавр КТП-420У [4/8] Page 4
![Кентавр КТП-420У [4/8] Page 4](/views2/1262510/page4/bg4.png)

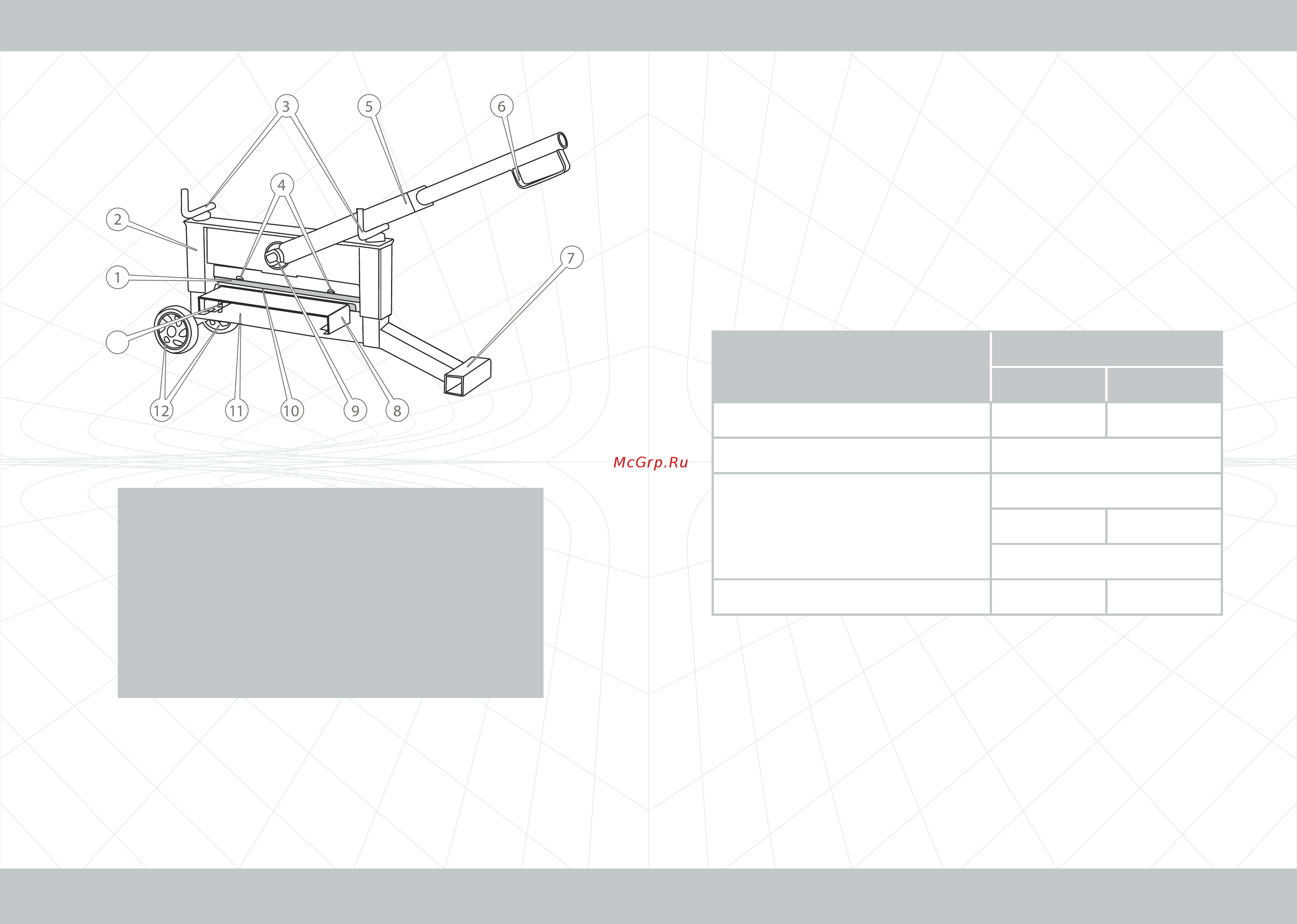

1.2. Зовнішній вигляд
Малюнок 1
6 7
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ 2. КОМПЛЕКТАЦІЯ, ТЕХНІЧНІ ДАНІ
2.1. Комплектація
1. Колун.
2. Рукоятка ексцентричного важеля.
3. Комплект кріпильних виробів.
4. Керівництво з експлуатації.
5. Упаковка.
2.2. Технічні дані
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Верхнє лезо.
Рухомий корпус.
Маховики механізму регулювання товщини коління.
Фіксатори леза.
Ексцентричний важіль.
Рукоятка ексцентричного важеля.
Упор.
Робочий стіл.
Стикувальній вузол.
Нижнє лезо.
Нерухома рама.
Транспортувальні колеса.
Гвинти фіксації поверхні робочого столу.
Характеристики
Модель
КТП-320У
КТП-420У
Довжина леза, см (дюйм)
32 (12,5)
42 (16,5)
Максимальна товщина коління, см (дюйм)
14 (5,5)
Габаритні розміри, мм
виробу
1020х740х280
1070х740х280
упаковки
920х460х280
Маса нетто/брутто, кг
40/42
48/50
