10
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их
функции. Перед началом эксплуатации машины внимательно прочтите эти описания.

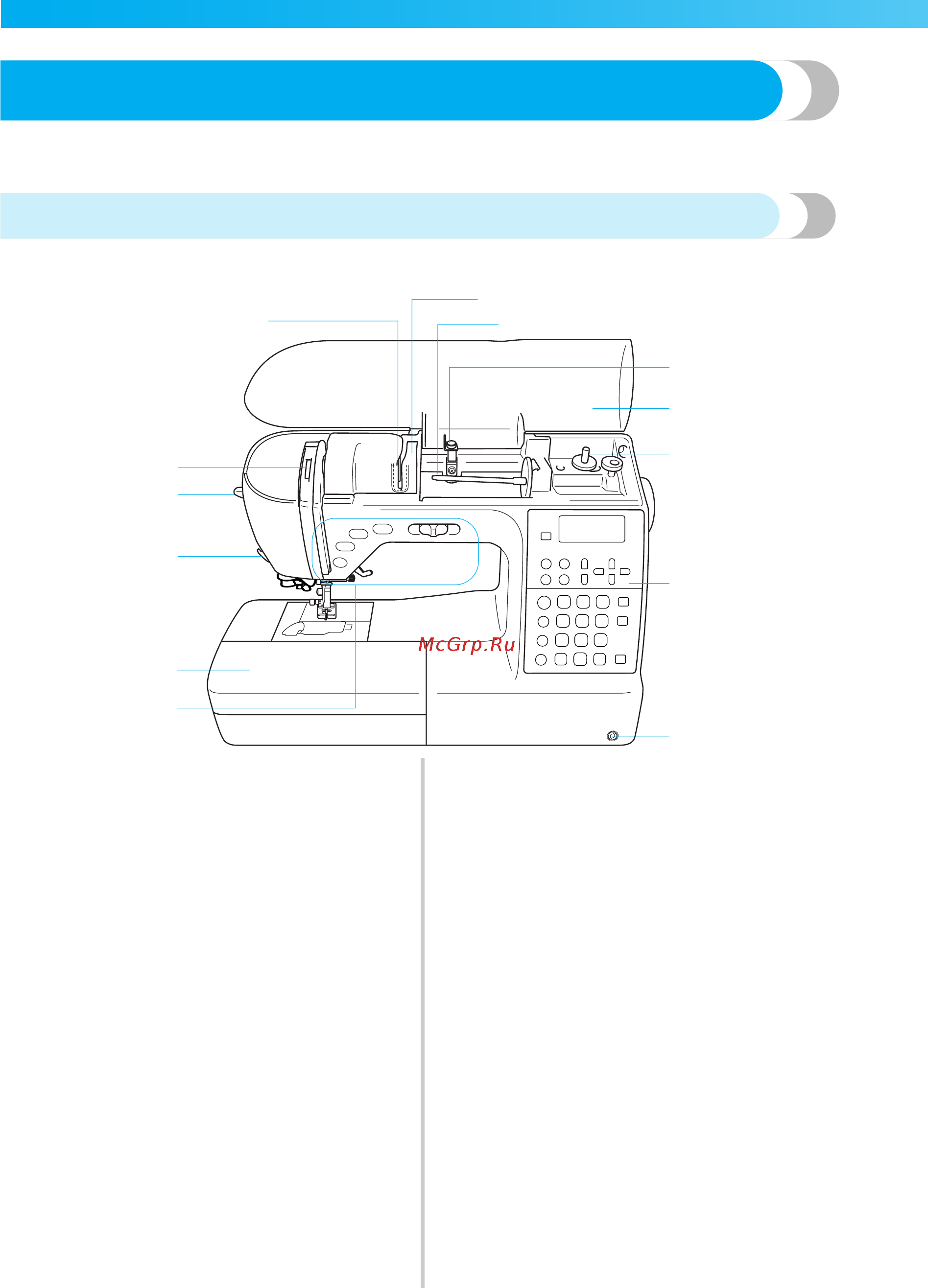

Вид спереди
a Нитенаправляющая пластина
Проведите нить под нитенаправляющей
пластиной.
b Крышка нитенаправителя
При заправке верхней нити заведите нить за
крышку нитенаправителя.
c Стержень для установки катушки
Этот стержень предназначен для установки
катушки с нитью.
d Нитенаправитель для намотки шпульки и
натяжной диск
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска
.
e Верхняя крышка
Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
f Устройство намотки шпульки
Служит для намотки нити на шпульку.
g Панель управления
Используется для выбора строчки и различных
функций. (с. 13)
h Гнездо для коленоподъемника
Вставьте в это гнездо коленоподъемник.
i Кнопки управления и регулятор скорости
шитья
Эти кнопки и ползунковый регулятор используются
для управления швейной машиной. (с. 12)
j Плоская платформа с отсеком для
принадлежностей
В отделении для принадлежностей плоской
платформы храните прижимные лапки и шпульки.
При обработке трубчатых деталей снимайте эту
платформу.
k Устройство для обрезки нити
Для обрезки пропустите нить через это устройство.
l Рычажок нитевдевателя
Нитевдеватель служит для заправки нити в иглу.
m Окно
проверки положения рычага
нитепритягивателя
Посмотрите в это окно для проверки положения
рычага нитепритягивателя.
1
9
8
0
A
B
C
2
3
4
5
6
7
