ОСНОВНЫЕ ОПЕРАЦИИ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
56

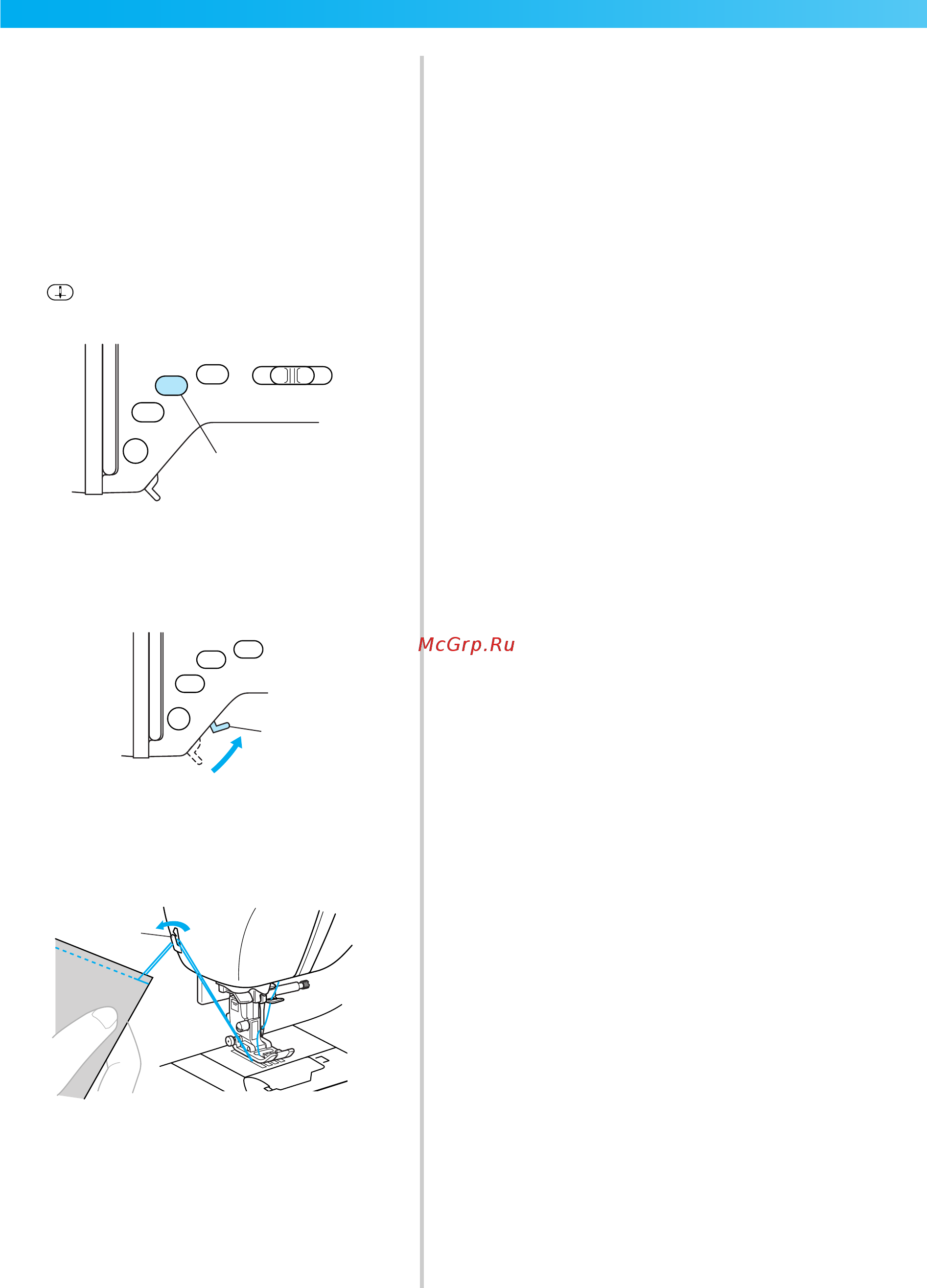

■ Использование устройства для ручной
обрезки нити
Обрезайте нити толще № 30, а также
нейлоновые, металлические или другие
специальные нити с помощью устройства
для обрезки нити, расположенного на
боковой стороне машины.
a
Если нужно закончить шитье и швейная
машина остановлена, нажмите кнопку
(Подъем/опускание иглы) один раз,
чтобы поднять иглу.
a Кнопка “Подъем/опускание иглы”
X Игла поднята.
b
Поднимите рычаг прижимной лапки.
a Рычаг прижимной лапки
c
Вытяните материал влево от машины,
проведите нити через устройство для
обрезки нити и обрежьте их.
a Устройство для обрезки нити
1
a
1
