6. МОНТАЖ КОНДИЦИОНЕРА

6.1. Установка внутреннего блока кондиционера в вертикальном положении

1. Выберите место установки внутреннего блока кондиционера.

2. Разметьте место крепления кондиционера.

3. Установите 2 анкерных болта или дюбеля в стене.

4. Через монтажные петли закрепите кондиционер на вертикальном ограждении.

6.2. Установка внутреннего блока кондиционера в горизонтальном положении

1. Выберите место установки внутреннего блока кондиционера.

2. Разметьте место крепления кондиционера к потолку.

3. Снимите монтажный кронштейн.

4. Установите 4 анкерных болта или дюбеля в стене.

5. Закрепите 4 резьбовые шпильки М10.

6. Закрепите монтажные кронштейны на резьбовых шпильках и отрегулируйте их положение в горизонтальной

плоскости и по высоте.

7. Выкрутите фиксирующие болты кондиционера на 8-12 мм.

8. Подвесьте кондиционер к монтажным кронштейнам, отрегулируйте его положение и затяните фиксирую

щие болты.

6.3. Установка наружного блока

1. Выберите место установки внутреннего блока кондиционера в соответствии с приведенными выше требованиями.

2. Внимание. Центр тяжести наружного блока смещен в сторону места крепления компрессора. Это необходимо

учитывать при транспортировке и подъеме кондиционера.

3. Не допускается наклон наружного блока более чем на 45° во время подъема и транспортировки.

4. Прикрепите кондиционер к опоре через отверстия в ножках кондиционера с помощь болтового соединения.

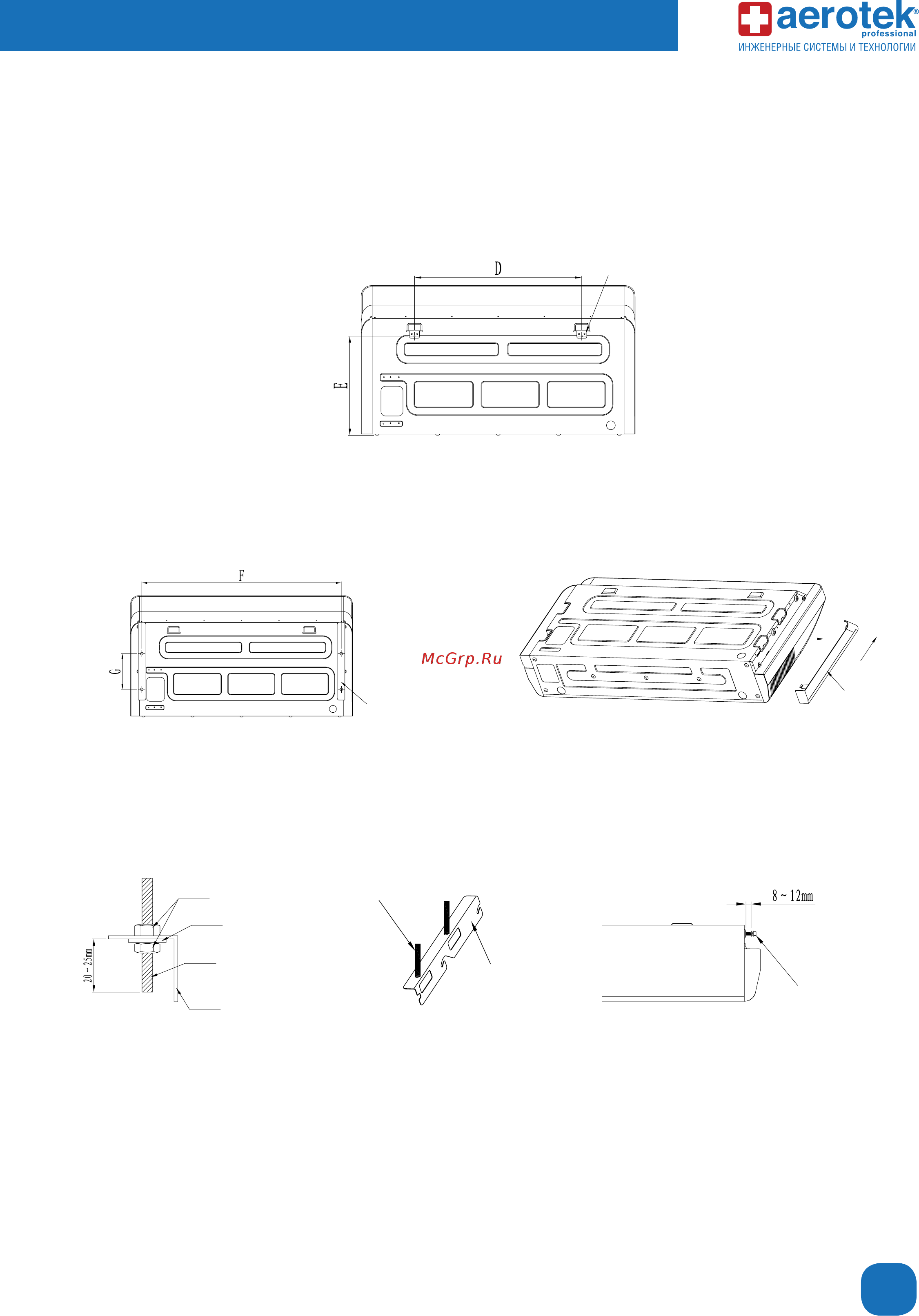

монтажная петля

Монтажный кронштейн

Монтажный крон-

штейн

Гайка

Шайба

Резьбовая

шпилька

Фиксирующий болт

Резьбовая

шпилька

Монтажный

кронштейн
