Aerotek ARV-785Rs4/3 [21/50] Www aerotek ru

Внимание убедитесь в том что номинальное давление для данного оборудования составляет 4 15 мпа чтобы избежать случайного смешения различных типов хладагента или различных типов масла хладагента размеры заправоч ных соединений были изменены 8

Запрещены только для хладагента r407с не совместимы с r22 8

Измерительные приборы и инструменты 8

Наружные блоки vrf системы ar v 8

Опасно давление хладагента r410a в 1 4 раза выше чем давление обычного хладагента поэтому посторонние факторы типа влаги ок сидной пленки или жира существенно снижают его эффективность полностью удалите влагу пыль остатки другого хладагента или его смазочное масло из холодильного контура если будут использоваться материалы не указанные в спецификации это может стать причиной взрыва травмы утечки пора жения электротоком или пожара 8

Перед началом монтажных работ следует подготовить следующие инструменты 8

Совместимость с r22 причина несовместимости и особые примечания категорическое требование назначение r410a r407c 8

Совместимость с r407c 8

Совместимы с современным r22 только для хладагента r410a не совместимы с r22 8

Www aerotek ru 9

Количество внутренних блоков которые можно подключить к наружному блоку определяется так как указано на стр 0 соблюдайте приведенные условия при монтаже блоков 9

Комбинирование главных блоков 9

Модельная линейка наружных блоков главный блок 9

Подготовка к монтажу 9

Наружные блоки vrf системы ar v 10

Транспортировка и перемещение 10

Www aerotek ru 11

Осторожно 1 транспортировка и хранение упаковка из гофрированного картона недостаточно прочна поэтому обратите особое внимание на следующие моменты чтобы не допустить повреждения блока не размещайте на изделии никакие материалы поднимая наружный блок краном используйте два троса при хранении не ставьте блоки один на другой 2 транспортировка и строповка чтобы не повредить блок не удаляйте с него никакую часть упаковки не размещайте на изделии какие либо материалы при подъеме располагайте стальные тросы с обеих сторон блока как показано на иллюстрации 11

Поднимайте блок без деревянной рамы двумя 2 тросами как показано на иллюстрации 11

Правильная строповка перемещайте блок в состоянии равновесия соблюдайте технику безопасности и плавно выполняйте подъем 1 не удаляйте никакие упаковочные материалы 2 поднимайте упакованный блок двумя 2 тросами как показано на иллюстрации 11

Монтаж 12

Монтаж наружного блока 12

Наружные блоки vrf системы ar v 12

Www aerotek ru 13

При монтаже блока обеспечьте вокруг него свободное пространство необ ходимое для технического обслуживания блока при отсутствии стен с лицевой и задней стороны блока необходимо обеспечить свободное пространство 500 мм с лицевой стороны и 300 мм с задней стороны если высота стены с лицевой стороны больше 1 500 мм то с лицевой стороны необходимо обеспечить свободное пространство 500 h2 2 мм если высота стены с задней стороны больше 500 мм то с задней стороны необходимо обеспечить свободное пространство 300 h1 2 мм если с лицевой стороны блока имеется стена проделайте в ней вентиля ционные отверстия если расстояние до препятствия сверху меньше 1 500 мм или пространст во над блоком полностью перекрыто установите вентиляционный канал на воздушный выпуск чтобы обеспечить воздуху свободный выход если над блоком имеется препятствие то все четыре стороны блока ли цевая задняя правая и левая обязательно должны быть открыты 13

Пространство для технического обслуживания 13

Совместная установка 13

Стены с двух сторон если блок устанавливается вблизи высокого здания и стены имеются с двух сторон блока минимальное свободное пространст во с задней стороны должно составлять 300 мм 13

Стены с трех сторон одиночный блок 13

Если блок окружен стенами с четырех сторон то предусмотрите проемы в стенах 14

Наружные блоки vrf системы ar v 14

Ориентация в противоположных направлениях ориентация в противоположных направлениях 2 14

При совместной установке количество наружных блоков в одной группе не должно превышать 6 расстояние между группами блоков должно составлять 1 м 14

Приведенные на иллюстрациях размеры свободного пространства вокруг блоков обеспечивают возможность эксплуатации и технического обслуживания в обычных условиях режим работы охлаждение температура окружающего воздуха 35 14

Примечание 1 оставьте место установки блоков открытым сверху чтобы не допустить взаимного влияния входящих и выходящих из каждого блока потоков воздуха 14

С если тем пература окружающего воздуха в месте установки наружного блока выше и если существует возможность образования замкнутых циклов воздушных потоков то необходимо определить размеры свободного пространства проведя расчет воздушных потоков 14

Совместная установка ориентация в одном направлении 14

Стены с четырех сторон одиночный блок 14

Www aerotek ru 15

Бетонные фундаменты 1 бетонный фундамент должен возвышаться над поверхностью земли на 150 мм 2 устройте вокруг фундамента водосток чтобы обеспечить эффективное отведение воды 15

Подготовьте прочный и подходящий фундамент который обеспечит a горизонтальное положение наружного блока b отсутствие сверхнормативного шума c устойчивость наружного блока при сильном ветре или землетрясении 15

Правильно неправильно 15

Установите наружный блок так чтобы направления лицевая задняя сторона и правая левая сторона были горизонтальны ис пользуйте строительный уровень убедитесь в том что наклон блока в четырех направлениях лицевая задняя правая и левая сторона не превышает 10 мм 15

Фундамент 15

Фундамент должен быть выполнен так как показано на иллюстрации ниже фундамент нельзя делать так как показано на иллюстрации ниже 15

Arv 252rs4 3 arv 280rs4 3 arv 335rs4 3 arv 400rs4 3 arv 450rs4 3 16

Дренажная система 16

Если наружный блок устанавливается на крыше или на веранде вода из дренажной системы может замерзать в холодную погоду поэтому избегайте попадания сбрасываемой воды на пешеходные участки чтобы не сделать их скользкими 7 если наружный блок необходимо оснастить дренажным трубопроводом используйте дренажный комплект дополнительная опция dbs 26 не используйте дренажный комплект в регионах с холодным климатом вода может замерзнуть в дренажном трубопроводе и повредить его 16

Наружные блоки vrf системы ar v 16

При работе в режиме обогрева или размораживания система сбрасывает дренажную воду дождевая вода тоже отводится обра тите внимание на следующие моменты 1 устанавливайте наружные блоки там где имеется ливневая канализация или водосточные канавы 2 не устанавливайте блоки над пешеходными зонами конденсатная вода может попасть на людей при необходимости установ ки блоков в таких местах оборудуйте их дополнительными дренажными поддонами 3 если наружный блок необходимо оснастить дренажным трубопроводом используйте дренажный комплект дополнительная опция dbs 26 не используйте дренажный комплект в регионах с холодным климатом вода может замерзнуть в дренажном трубопроводе и повредить его 16

Установите наружный блок на анкерные болты 16

Установите наружный блок на анкерные болты поставка заказчика расположение анкерных болтов arv 252rs4 3 arv 280rs4 3 arv 335rs4 3 arv 400rs4 3 arv 450rs4 3 16

Www aerotek ru 17

Дренажный комплект дополнительная опция дренажный комплект это узел подключения дренажного трубопровода позволяющий использовать основание наружного бло ка как дренажный поддон 17

Компоненты дренажного комплекта 17

Материалы трубопровода 17

Медные трубки поставка заказчика 2 диаметры трубопроводов назначаются в соответствии с таблицами диаметры трубопроводов наружного блока и диаметры трубопроводов внутреннего блока 3 используйте только чистые медные трубки убедитесь в том что внутри трубок нет пыли и влаги перед соединением трубок продуйте их азотом или сухим воздухом чтобы удалить всю пыль или посторонние материалы 17

Монтаж трубопроводов хладагента 17

Опасно в холодильном контуре используйте только r410a при проведении опрессовки или при проверке на герметичность не закачивайте в контур кислород ацетилен или другие горючие или ядовитые газы такие газы являются чрезвычайно опасными и могут стать причиной взрыва для проведения упомянутых испытаний рекомендуется использовать сжатый воздух азот или хладагент прежде чем отсоединить фланец убедитесь в том что в запорном вентиле отсутствует давление 17

Правила обращения с торцами трубопроводов хладагента во время монтажных работ 17

Предупреждение убедитесь в том что соединяемые трубопроводы принадлежат к одному холодильному контуру 17

Способ установки пример arv 280rs4 3 17

C rh80 предусмотрите допол нительную теплоизоляцию толщиной приблизительно 10 мм на теплоизоляцию входящую в комплект поставки чтобы предо твратить образование конденсата только для трубопроводов хладагента 4 проведите опрессовку трубопровода проверочное давление 4 15 мпа 5 установите теплоизоляцию на коническое и редукторное соединения а также на трубопроводы хладагента 18

Диаметры трубопроводов наружного блока мм 18

Если температура и влажность воздуха в месте установки внутреннего блока превышают 2 18

Коническую гайку затягивайте двумя гаечными ключами 18

Меры предосторожности при монтаже трубопроводов 1 соедините внутренний блок с наружным блоком изготовленными по месту трубопроводами хладагента надежно закрепите трубопроводы хладагента чтобы они не касался конструкций здания стен потолков и т д при касании строительных конструк ций вибрация трубопровода может создавать шум 2 нанесите тонкий слой смазочного масла на торцевые поверхности конусной гайки и трубки перед уста новкой гайки затяните гайку двумя гаечными ключами вальцовку выполняйте сначала на трубопроводах жидкого хладагента а затем на трубопроводах газообразного хладагента после вальцовочных работ проверьте систему на герметичность 18

Наружные блоки vrf системы ar v 18

Наружный блок газообразный хладагент жидкий хладагент 18

Предупреждение не прилагайте чрезмерное усилие при затягивании конической гайки это может повредить гайку и в результате привести к утечке хладагента затягивайте гайку с нормативным усилием 18

Примечание смазочное масло для холодильного контура поставляет заказчик 18

Www aerotek ru 19

Вальцовочные соединения 19

Диаметры трубопроводов внутреннего блока мм 19

Для материала 1 2h развальцовка невозможно используйте вспомогательные патрубки с развальцо ванными торцами 19

Минимальная толщина шва мм размер конусной гайки в мм 19

Размеры вальцовочных соединений выполняйте вальцовочные соединения с указанными ниже параметрами 19

Стыковка при использовании материала 1 2н развальцовка невозможна в этом случае параметры соединений должны быть следующими 19

Трубопроводы толщина стенок и материал мм 19

Если длина подключения между наружными блоками составляет 2 м и более в трубопроводе газообразного хладагента необ ходимо установить маслоуловитель чтобы не допустить скопления смазочного масла хладагента не менее 2 м более 2 м 20

Коллектор должен быть установлен ниже точек подключения к наружному блоку если коллектор устанавливается выше точек подключения к наружным блокам то не более чем на 300 мм кроме того необхо димо установить маслоуловитель мин 200 мм между коллектором и наружным блоком 20

Монтаж наружных блоков основные требования 20

Наружные блоки vrf системы ar v 20

Порядок установки располагайте наружные блоки по их мощности a b c блок а должен располагаться со стороны подключения к внутренним блокам 20

Трубопроводы между наружными блоками 1 длина трубопроводов соединяющих коллектор со стороны наружного блока с наружным блоком должна составлять 20

Www aerotek ru 21

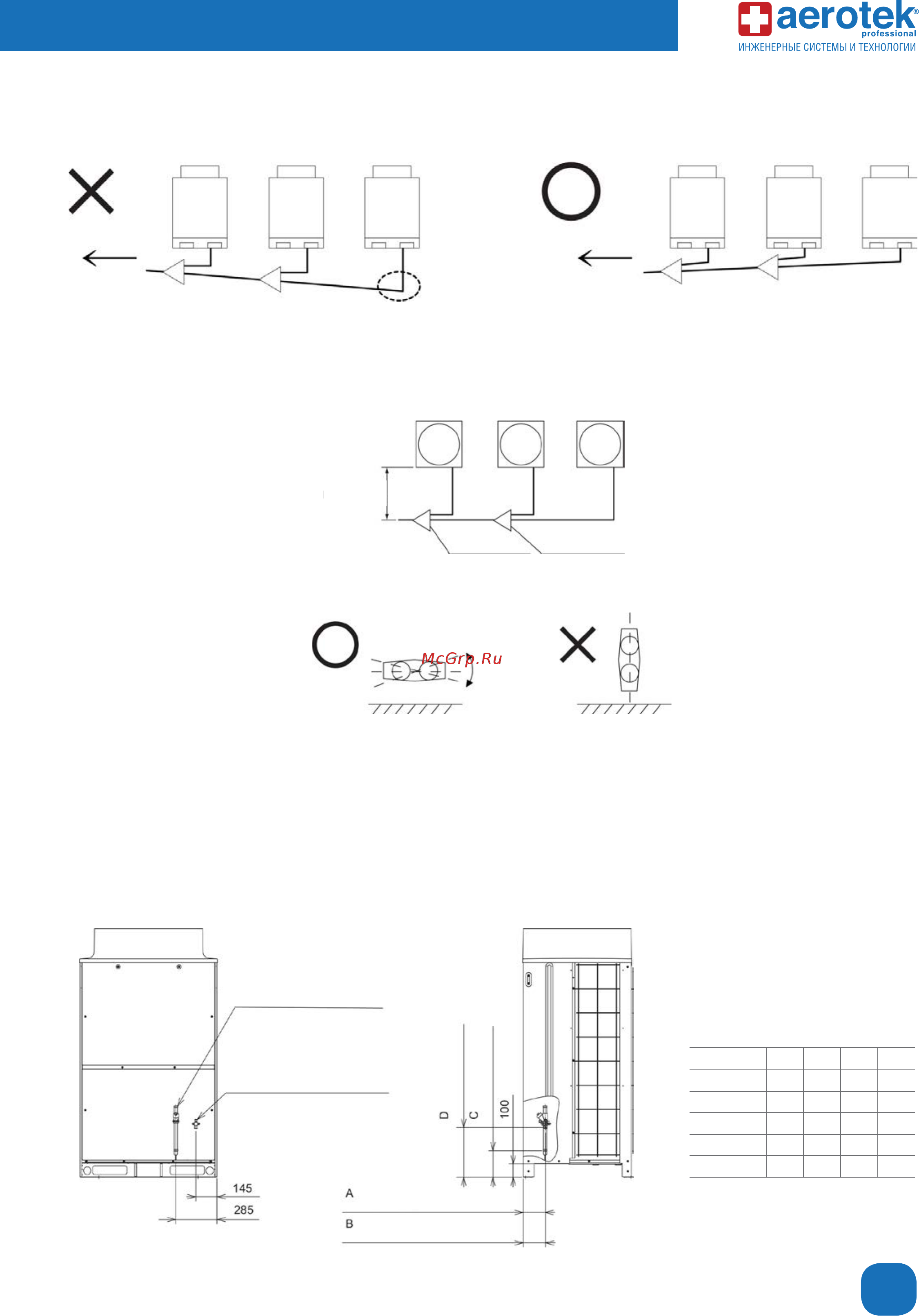

Если трубопровод устанавливается с лицевой стороны блоков то необходимо оставить минимум 500 мм свободного простран ства для технического обслуживания между наружным блоком и коллектором 500 мм свободного пространства необходимо при замене компрессора 21

На объекте подготовьте трубопроводы необходимые для подключений расположение подключений трубопроводов 21

Подключение трубопроводов 21

Подключите трубопроводы ко всем наружным блокам 21

Примечание убедитесь в том что трубопровод хладагента подключен к соответствующему холодильному контуру 21

Трубопровод наружного блока должен быть горизонтальным или иметь уклон по направлению к внутренним блокам чтобы в нем не скапливалось смазочное масло хладагента 21

Установка коллекторов трубу коллектора следует устанавливать так как показано на иллюстрации ниже 21

Ø мм 22

Действия с запорным вентилем описаны на стр 24 3 подключите трубы в соответствии с таблицей комплектующие детали заводской поставки и этим руководством по монтажу и техническому обслуживанию 4 полностью герметизируйте отверстия сквозь которые трубопроводы проходят в блок с нижней стороны чтобы не допустить попадания дождевой воды в корпус блока 22

Диаметры трубопроводов для одиночного блока 22

Диаметры трубопроводов для системы из двух блоков иллюстрация для модели arv 680rs4 3 внутренние блоки расположены слева внутренние блоки расположены справа 22

Модель газ жидкость 22

Наружные блоки vrf системы ar v 22

Правила подключения трубопроводов 22

Правильно закрепляйте трубопроводы чтобы не допустить их вибрации и чрезмерных нагрузок на вентиль 1 трубопроводы могут подключаться с трех сторон блока с лицевой с задней или с нижней стороны правильно закрепляйте трубопроводы чтобы не допустить их вибрации и чрезмерных нагрузок на запорный вентиль 22

Www aerotek ru 23

Диаметры трубопроводов для системы из трех блоков иллюстрация для модели arv 1065rs4 3 внутренние блоки расположены слева внутренние блоки расположены справа 23

Модель arv 532rs4 3 arv 560rs4 3 arv 615rs4 3 arv 680rs4 3 arv 730rs4 3 arv 785rs4 3 arv 850rs4 3 arv 900rs4 3 23

Модель arv 960rs4 3 arv 1010rs4 3 arv 1065rs4 3 arv 1130rs4 3 arv 1180rs4 3 arv 1235rs4 3 arv 1300rs4 3 arv 1350rs4 3 23

Запорный вентиль 24

Запорный вентиль газообразного хладагента 1 убедитесь в том что все золотники полностью закрыты 2 подсоедините заправочный шланг к сервисному патрубку и стравите газ из высоконапорного трубопровода газообразного хладагента 3 обрежьте торец трубки заглушки ø 6 35 и убедитесь в отсутствии газа внутри высоконапорного трубопровода газообразно го хладагента не обрезайте торец трубы заглушки ø 6 35 низконапорного трубопровода газообразного хладагента чтобы не допустить утечки хладагента если этот торец обрезан заглушите его полностью 4 удалите крышку запорного вентиля 5 удалите трубку заглушку с места пайки используя газовый резак следите за тем чтобы пламя резака не повредило корпус запорного вентиля 24

Конструкция запорных вентилей вентиль газообразного хладагента вентиль жидкого хладагента 24

Наружные блоки vrf системы ar v 24

Осторожно 1 не прилагайте чрезмерное усилие к золотниковому вентилю на конечной стадии его открытия уплотнение между штоком и крышкой не предусмотрено 2 при пробном запуске полностью откройте вентиль в противном случае устройства будут повреждены 24

Осторожно 1 при удалении трубки заглушки убедитесь в том что внутри трубопровода газа нет в противном случае газ может вырваться наружу и нанести травму 2 при работе с газовым резаком защитите обратный маслопровод и звукоизоляционный кожух металлической пластиной 24

Www aerotek ru 25

Вальцовочные работы описываются в п вальцовочные соединения 25

Монтаж трубопроводов 25

Обратите особое внимание на то чтобы запорный вентиль высоконапорного газопровода 1 шт демонтировался в первую очередь 25

Подключение трубопроводов к запорным вентилям 25

Примечания 25

Убедитесь в том что запорные вентили полностью закрыты 2 при пайке высоконапорного трубопровода газообразного хладагента защитите компрессор и звукоизоляционный кожух ме таллической пластиной как показано на стр 24 обратите особое внимание на то чтобы пламенем горелки не повредить корпус вентиля 3 соедините трубопроводами хладагента внутренние и наружные блоки надежно закрепите трубопроводы хладагента чтобы они не касались конструкций здания стен потолков и т д при касании строительных конструкций вибрация трубопровода может создавать шум 4 при выполнении конических соединений подготовленных на месте трубопроводов соблюдайте усилия затяжки при пайке заполните трубопровод азотом усилие затяжки jis b8607 25

Установите теплоизоляцию по всей длине трубопроводов газообразного и жидкого хладагента 6 после завершения монтажа трубопроводов установите на место крышки узлов подключения трубопроводов которые входят в комплект поставки блока в противном случае блок может выйти из строя при попадании в него снега или дождевой воды 25

Коллектор дополнительная опция 26

Наименование назначение типы наружных блоков модель наружный блок количество наружных блоков 26

Наружные блоки vrf системы ar v 26

Подключение трубопроводов с нижней стороны 26

Пример установки коллектора для модели arv 1010rs4 3 при монтаже трубопроводов для систем мощностью 56 0 квт и более обращайтесь к руководству по монтажу и техническому обслуживанию которое поставляется в комплекте с коллектором подключение трубопроводов с лицевой или с задней стороны 26

Www aerotek ru 27

Внутренний блок квт газ жидкость 27

Газ жидкость 27

Диаметр трубопровода между разветвителем и внутренним блоком 4 27

Диаметр трубопровода после первого разветвителя 3 27

Диаметр трубопроводов ø мм и подбор отводных трубок 1 диаметр трубопровода наружного блока 2 диаметр главного трубопровода одиночный блок или диаметр коллектора 1 до первого разветвителя отводная трубка первого разветвителя 2 27

Наружный блок квт модель общая мощность внутренних блоков квт газообразный хладагент ø мм жидкий хладагент ø мм модель 27

Наружный блок квт эквивалентная длина 100 м 27

Общая мощность внутренних блоков квт газ жидкость 27

Разветвитель дополнительная опция ответвления трубопроводов первый разветвитель диаметры трубопровода и отводной трубки после первого разветвителя 27

1 длина коллектора отсчитывается от внутреннего блока как длина коллектора 1 2 если максимальная эквивалентная длина трубопровода хладагента l1 от наружного блока коллектора 1 до внутреннего блока превышает 100 м то диаметр трубопровода газообразного жидкого хладагента между наружным блоком коллектором 1 и первым разветвителем следует увеличить на один размер с помощью переходника поставка заказчика 3 если длина трубопровода хладагента превышает 100 м то нет необходимости увеличивать диаметр трубопровода после пер вого разветвителя если диаметр отводной трубки по расчетам получается больше диаметра первого разветвителя то следует выбрать отводную трубку с диаметром равным диаметру разветвителя если по расчетам диаметр трубопровода после первого разветвителя получается больше диаметра трубопровода перед первым разветвителем то после разветвителя следует устанав ливать трубопровод того же диаметра что и перед разветвителем 4 диаметр трубопровода 4 должен быть таким же как и диаметр трубо 28

5 если длина трубопровода жидкого хладагента превышает 15 м используйте трубы ø 9 53 с переходником поставка заказчика 28

6 соблюдайте расстояние не менее 500 мм от коллектора 7 параметры трубопроводов хладагента могут отличаться в зависимости от количества подключенных внутренних блоков 8 максимально допустимая длина трубопровода может быть меньше 1 000 м в связи с ограничением по максимальному коли честву дополнительно заправляемого хладагента 28

Наружные блоки vrf системы ar v 28

Параметры трубопроводов 28

Примечания 1 убедитесь в том что диаметры трубопроводов газообразного и жидкого хладагента соответствуют длине трубопроводов и схеме их подключений 2 используйте разветвители фасонную деталь для отводных трубок внутренних блоков 3 устанавливайте внутренние блоки и отводные трубки в соответствии с прилагаемым к каждому блоку руководству по монта жу и техническому обслуживанию 4 если длина трубопровода l3 между каким либо разветвителем и внутренним блоком будет существенно больше чем длина трубопроводов других внутренних блоков то могут возникнуть проблемы с подачей хладагента по этому трубопроводу которые могут вызвать сбои в работе данного внутреннего блока рекомендуемая длина трубопровода не более 15 м 28

Www aerotek ru 29

Электромонтажные работы 29

Наружные блоки vrf системы ar v 30

Общая проверка 30

Www aerotek ru 31

Подключение электрических кабелей 31

Предупреждение все источники питания наружных блоков должны быть оборудованы узо предохранителем и главным рубильником в против ном случае будет существовать риск поражения электротоком или пожара 31

Примечание подключите к электропитанию внутренние и наружные блоки по очереди 1 подключение силовых кабелей подключите к электропитанию все наружные блоки по очереди принцип подключения силовых кабелей изображен на схеме ниже 31

Примечания 1 при подборе сечений кабелей внешних подключений руководствуйтесь местными нормативами и предписаниями 2 сечения кабелей отмеченные 1 в таблице выше назначены для максимальной силы тока в блоке согласно европейскому стандарту en60335 1 используйте кабели которые сечением не меньше чем стандартные гибкие кабели в полихлоропреновой оболочке кодовое обозначение h05rn f 3 для сигнального контура используйте экранированный кабель заземлите его 4 при последовательном соединении силовых кабелей суммируйте максимальный ток каждого блока и назначайте сечение кабелей как описано ниже 31

Электротехнические параметры рекомендуемые сечения кабелей характеристики узо и предохранителя для наружного блока минимальные диаметры наружных силовых кабелей 31

Наружные блоки vrf системы ar v 32

Электрические подключения наружного блока 32

Www aerotek ru 33

Осторожно надежно закрепите силовые кабели внутри блока с помощью кордового хомута 33

Осторожно обратите внимание на приведенную ниже информацию при подключении кабелей с нижней стороны необходимо удалить крышку узла подключений перед монтажом трубопроводов и кабелей 33

Примечание установите резиновые пробки закрепив их клеем в неиспользуемые гильзы наружного блока 33

Примечания 1 не размещайте силовые кабели и кабели управления в одной гильзе более того обеспечьте расстояние минимум 5 см между силовыми кабелями и кабелями управления 2 выполните крестообразный разрез в резиновой муфте входит в комплект поставки и надежно закрепите ее в выбивном от верстии чтобы защитить кабели 3 установите крышку узла подключения чтобы не допустить проникновения крыс или других мелких животных в корпус блока 4 не допускайте чтобы кабели касались трубопроводов хладагента острых краев и электрических устройств внутри блока 5 полностью герметизируйте отверстия сквозь которые трубопроводы проходят в блок с нижней стороны чтобы не допустить попадания дождевой воды в корпус блока 6 в самой нижней части гильзы проделайте дренажное отверстие 33

Наружные блоки vrf системы ar v 34

Электрические подключения внутренних и наружных блоков 34

Www aerotek ru 35

Выбор положения двухпозиционных переключателей в наружном блоке 35

Выбор положения двухпозиционных переключателей тумблеров в наружном блоке 35

Выключите все рубильники питания перед изменением положения двухпозиционных переключателей темблеров в против ном случае эти изменения не приведут ни к какому результату однако переключатели 1 2 4 dsw4 работают и при включенном питании символ обозначает положение тумблера руководствуйтесь рис адреса dsw при установке тумблеров 35

Примечание при переключении тумблера dsw4 блок запускается или останавливается через 10 20 секунд присвойте этому наружному блоку индивидуальный номер чтобы выделить его среди других наружных блоков это необходимо для последующего технического обслуживания системы запишите индивидуальный номер в ячейке справа 35

Схема электрических подключений зф 380 400 в 50 гц 35

Адреса dsw цифровой системы коммутации 36

Источник питания контур управления 36

Мощность блока 36

Наружные блоки vrf системы ar v 36

Настройки для системы управления необходимо настроить номер наружного блока номер холодильного контура и сопротивление конечного резистора дли систем h link или h link ii 36

Номер наружного блока 36

Номер холодильного контура 36

Проверочный режим и сервис аварийный проверочный режим и сервис 36

Www aerotek ru 37

Блок a no главный блок b no блок c no 37

Заводская настройка обнуление 37

На заводе перед отправкой dsw и rsw устанавли ваются в положение 0 максимально возможный номер контура 63 37

Настройка для оконечного сопротивления 37

Настройки для оконечного сопротивления первый тумблер в dsw10 на заводе перед отправкой переводится в положение on это настройку выполнять необязательно если в систему h link или h link ii входит только один наружный блок первый переключатель в dsw10 необходимо перевести в положение off на наружных блоках начиная со второго если в систему h link или h link ii входит более одного наружного блока 37

Одиночный блок заводская настройка комбинация наружных блоков 37

Пример присвоение холодильному контуру номера 25 37

Присвоение индивидуальных номеров наружным блокам при объединении нескольких наружных блоков выполните настройки dsw6 как показано ниже 37

Присвоение индивидуальных номеров холодильным контурам присвойте одинаковые номера холодильного цикла в наружных и внутренних блоках входящих в один холодильный цикл как показано ниже во внутренних блоках данная настройка выполняется тумблерами rsw2 и dsw5 расположенными на печатной плате блока 37

Установка номера 37

Интерфейс настроек тумблеров 38

Наружные блоки vrf системы ar v 38

Настройка внешних входов выходов и функций 38

Настройка функций 38

B выполнив описанную выше проверку проведите опрессовку системы вентиль газообразного хладагента вентиль жидкого хладагента 39

Www aerotek ru 39

Дозаправка хладагента 39

Дозаправка хладагента 8 опрессовка системы 39

Опасно для опрессовки используйте только азот использование других газов таких как кислород ацетилен или фтороуглерод создает риск взрыва или отравления 39

Опрессовка системы 39

Перед опрессовкой системы убедитесь в том что запорные вентили полностью закрыты проверка состояния запорных вентилей a после подключения трубопровода удалите колпачки с запорных вентилей газопровода высокого давления низкого дав ления только в системах работающих одновременно в режиме охлаждения и обогрева и в трубопроводе сжиженного газа заверните золотники вентилей в направлении закрыть с усилием 1 39

Соедините внутренний блок с наружным блоком изготовленными по месту трубопроводами хладагента надежно закрепите трубопроводы хладагента чтобы они не касались конструкций здания стен потолков и т д при касании строительных конструкций вибрация трубопровода может создавать шум особое внимание следует обращать на короткие участки трубопроводов 3 с помощью заправочных шлангов подсоедините манометры коллекторов к контрольным врезкам трубопроводов жидкого и газообразного хладагента и к вакуумному насосу или к баллону с азотом проведите испытание на герметичность 39

Убедитесь в отсутствии утечек в вальцовочных соединениях или в местах пайки с помощью пенящегося состава или детектора утечки газа 5 после подключения трубопроводов установите крышку узла подключения которая поставляется в комплекте с наружным блоком 39

Наружные блоки vrf системы ar v 40

Откачка воздуха из системы 40

Www aerotek ru 41

Всего в системе кг 41

Дата заправки хладагента 41

Заправка хладагента заправьте хладагент r410a в систему согласно указаниям п 8 3 запишите количество дополнительного хладагента общее количество хладагента в системе рассчитывается по следующей формуле общее количество хладагента w wо количество хладагента заправленного в н б на заводе для данной системы кг перед отправкой wо кг 41

Максимально допустимое количество дополнительного хладагента 41

Несмотря на то что данные блоки поставляются заправленными хладагентом в них необходимо заправить еще некоторое коли чество хладагента в зависимости от длины установленных трубопроводов вычислите дополнительное количество хладагента как это описано ниже и заправьте его в систему запишите количество дополнительного хладагента чтобы использовать эту информацию для технического обслуживания впо следствии 1 метод расчета дополнительного количества хладагента w кг 41

Общее количество доп хладагента w кг 41

Примечание wо количество хладагента заправленного в наружный блок на заводе перед отправкой если в контуре объединены несколько наружных блоков вычислите общее количество хладагента заправленного в них на заводе перед отправкой 41

Примечание убедитесь в том что вычисленное суммарное количество дополнительного хладагента не превышает максимально допустимого значения которое приводится в таблице ниже 41

Расчет дополнительного количества хладагента 41

Автоматическая система определения количества хладагента 42

Заправка системы 42

Наружные блоки vrf системы ar v 42

Www aerotek ru 43

Наружные блоки vrf системы ar v 44

Подготовка к проверочному запуску 44

Проверочный запуск 44

Www aerotek ru 45

Проверочный запуск 45

Наружные блоки vrf системы ar v 46

Www aerotek ru 47

Код категория описание неисправности возможные причины 47

Коды неисправности 47

Наружные блоки vrf системы ar v 48

Настройки предохранительных и управляющих устройств 48

Предохранительные устройства компрессора в предохранительную систему компрессора входят следующие устройства и их комбинации 1 реле высокого давления это реле выключает компрессор если давление на выходе превысит заданное значение 2 нагреватель масла это устройство предотвращает образование пузырьков в системе при холодном запуске так как остает ся включенным когда компрессор не работает 48

Технические характеристики 48

Www aerotek ru 49

Модель arv 1130rs4 3 arv 1180rs4 3 arv 1235rs4 3 arv 1300rs4 3 arv 1350rs4 3 49

Модель arv 532rs4 3 arv 560rs4 3 arv 615rs4 3 arv 680rs4 3 arv 730rs4 3 arv 785rs4 3 49

Модель arv 850rs4 3 arv 900rs4 3 arv 960rs4 3 arv 1010rs4 3 arv 1065rs4 3 49

Aerotek ARV-785Rs4/3 [21/50] Www aerotek ru
