12
кассетные внутренние блоки ARV-сМ

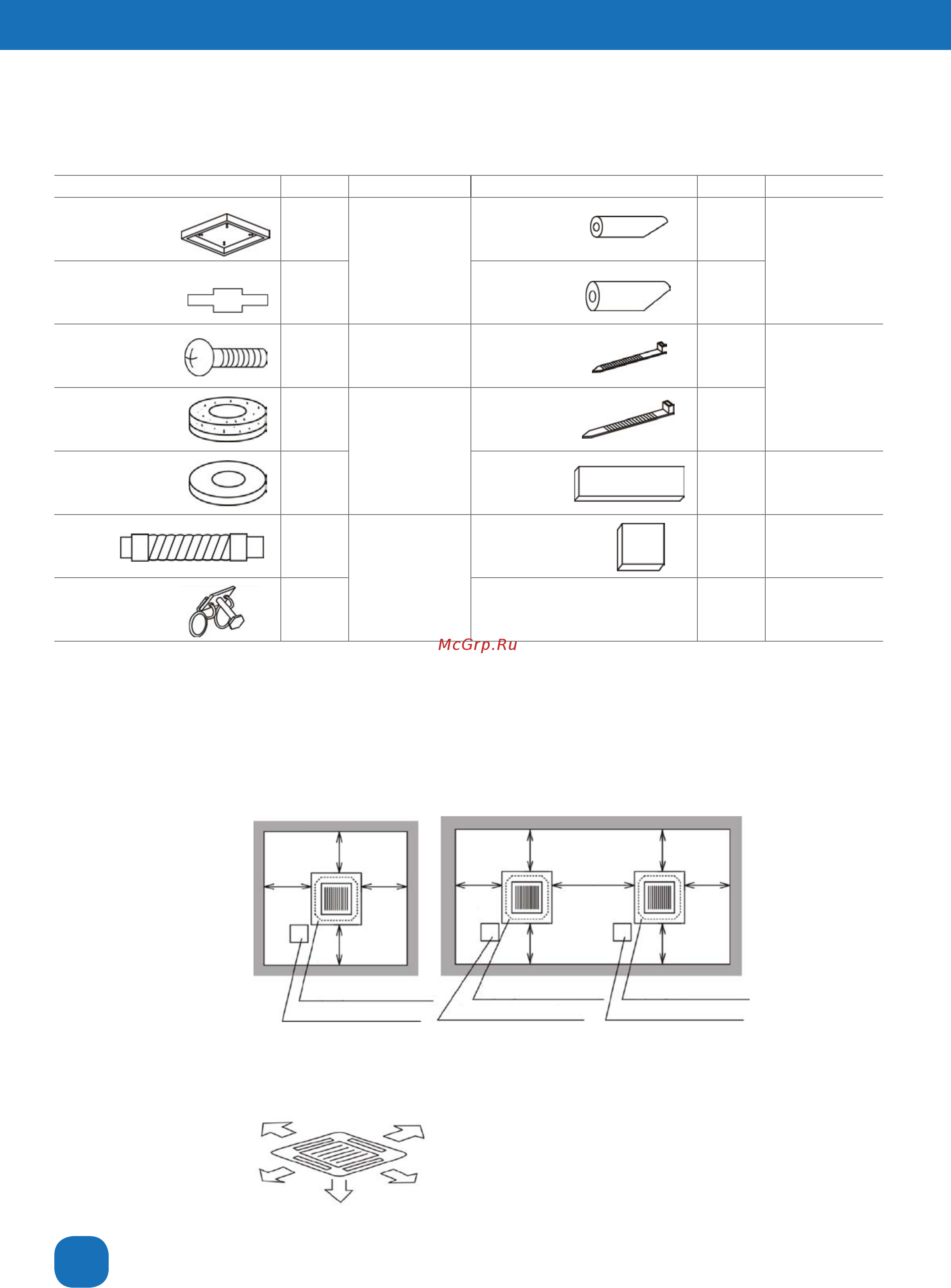

2.4.1 Комплектующие детали заводской поставки
Убедитесь в наличии следующих комплектующих деталей в упаковке внутреннего блока.
Наименование Количество Назначение Наименование Количество Назначение
Монтажная панель
(Картонная)
1
Для разметки проема
в подвесном потолке и
выравнивания внутреннего
блока
Теплоизоляция
(внутр. диам. 22)
1
Для стыков
трубопроводов
хладагента
Шаблон для выравнивания
блока (вырезать и снять с
картонного листа)
1
Теплоизоляция
(внутр. диам. 28)
1
Винт с крестообразным
шлицем (М6)
4
Для крепления монтажной
панели
Ленточный хомут 6
Для закрепления кабелей
пульта дистанционного
управления, датчика
воздушных жалюзи и
теплоизоляции трубо-
проводов
Шайба с изоляционной
прокладкой (М10)
4
Для монтажа блока
Ленточный хомут 2
Шайба (М10) 4
Уплотнение
(5Тх50х200) 1
Для узла электрических
подключений
Дренажный
шланг
1
Для подсоединения
дренажного шланга
Уплотнение
(5Tx270x270)
1
Для узла подключения
дренажа
Хомут для шланга 1
ПРИМЕЧАНИЕ
При отсутствии какой-либо из этих деталей в упаковке блока, обратитесь к вашему поставщику.
2.4.2 Подготовка к монтажу
Внутренний блок следует устанавливать так, чтобы обеспечить достаточное свободное пространство вокруг него для эксплуа-
тации и технического обслуживания.
Расстояния от стен
Сервисное пространство
Подключение труб
Сервисный люк
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
3000 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
1500 мм
Мин.
500 мм Мин.
500 мм Мин.
1000 мм Мин.
100 мм Мин.
100 мм Мин.
Сторона подключения труб
Подключение труб
Сервисный люк
Подключение труб
Сервисный люк
