настенные внутренние блоки ARV-AR
1.8 Чистка фильтра
ОСТОРОЖНО
Не эксплуатируйте систему без воздушного фильтра, который защищает теплообменник внутреннего блока от засорения.
Перед извлечением фильтра выключите главный рубильник электропитания (система может перейти в предыдущий режим работы).
• Извлечение фильтра
Сообщение "FILTER" выводится на дисплей пульта дистанционного управления приблизительно через 1 200 часов работы системы.
Извлеките фильтр, выполнив следующие действия:

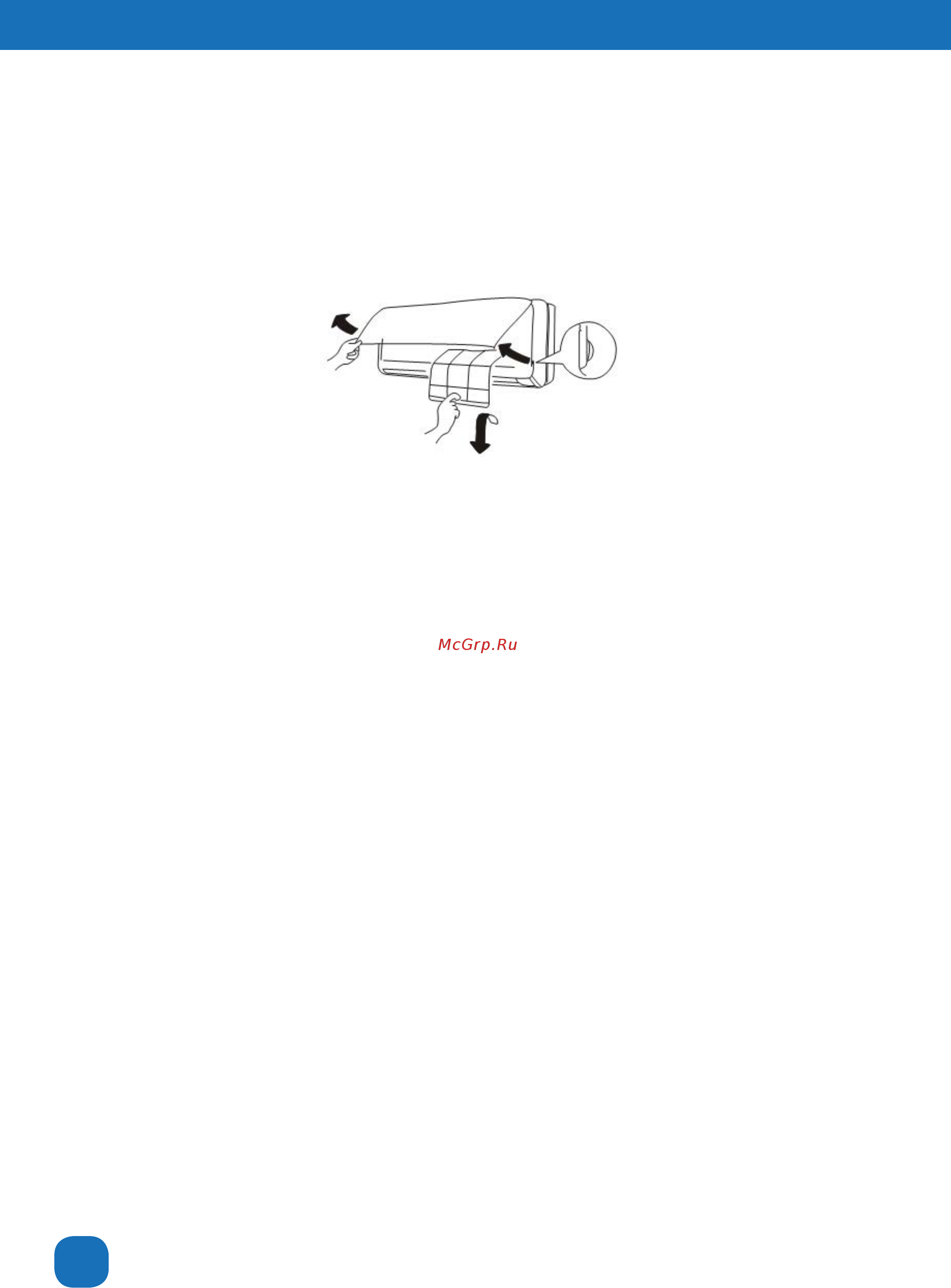

Шаг 1. Откройте решетку воздухозаборника, переместив два рычажка, как показано стрелками на иллюстрации.
Шаг 2. Снимите воздушный фильтр с решетки.
• Чистка фильтра
Очистите фильтр, выполнив следующие действия:
Шаг 1. Очистите фильтр пылесосом или промойте его в проточной воде.
ОСТОРОЖНО
Не используйте слишком горячую воду. Температура воды не должна превышать приблизительно 40°C.
Шаг 2. Стряхните с фильтра воду и высушите его в тени.
• Обнуление показаний дисплея
После очистки воздушного фильтра нажмите кнопку "RESET". Сообщение "FILTER" исчезнет с дисплея, и система начнет новый
отсчет времени до следующей очистки фильтра.
1.9 устранение неполадок
МЕРЫ ПРЕДОСТОРОЖНОСТИ
При переполнении дренажной системы внутреннего блока выключите систему и обратитесь к специалистам по техническому
обслуживанию.
Если вы почувствуете запах или увидите белый дым, выходящий из блока, выключите систему (переведите главный выключатель
в положение OFF) и обратитесь к специалистам по техническому обслуживанию.
• Если неполадки не удалось устранить…
Если неполадки не удастся устранить, выполнив описанные ниже проверки, обратитесь к специалистам по техническому обслу-
живанию, сообщив им:
1) Модель блока
2) Описание неполадки
3) Код неполадки на ж/к дисплее
• Если система не запускается
Проверьте, правильно ли установлен параметр SET TEMP.
• Охлаждение или обогрев недостаточно эффективны
Проверьте, нет ли препятствий для воздушных потоков в наружных или внутренних блоках.
Убедитесь в том, что в помещении нет лишних источников тепла.
Проверьте, не засорены ли воздушные фильтры.
Проверьте, закрыты ли окна и двери.
Проверьте, не выходит ли температура за пределы номинального диапазона.
• Ситуации, не требующие вмешательства
- Запах из внутреннего блока
При включении внутреннего блока после продолжительного простоя может появиться запах. Очистите воздушный фильтр и
крышки или проветрите помещение.
- Дребезжание деформированных деталей
При включении или выключении системы может возникать неприятный шум. Причиной этого может быть деформация пласти-
