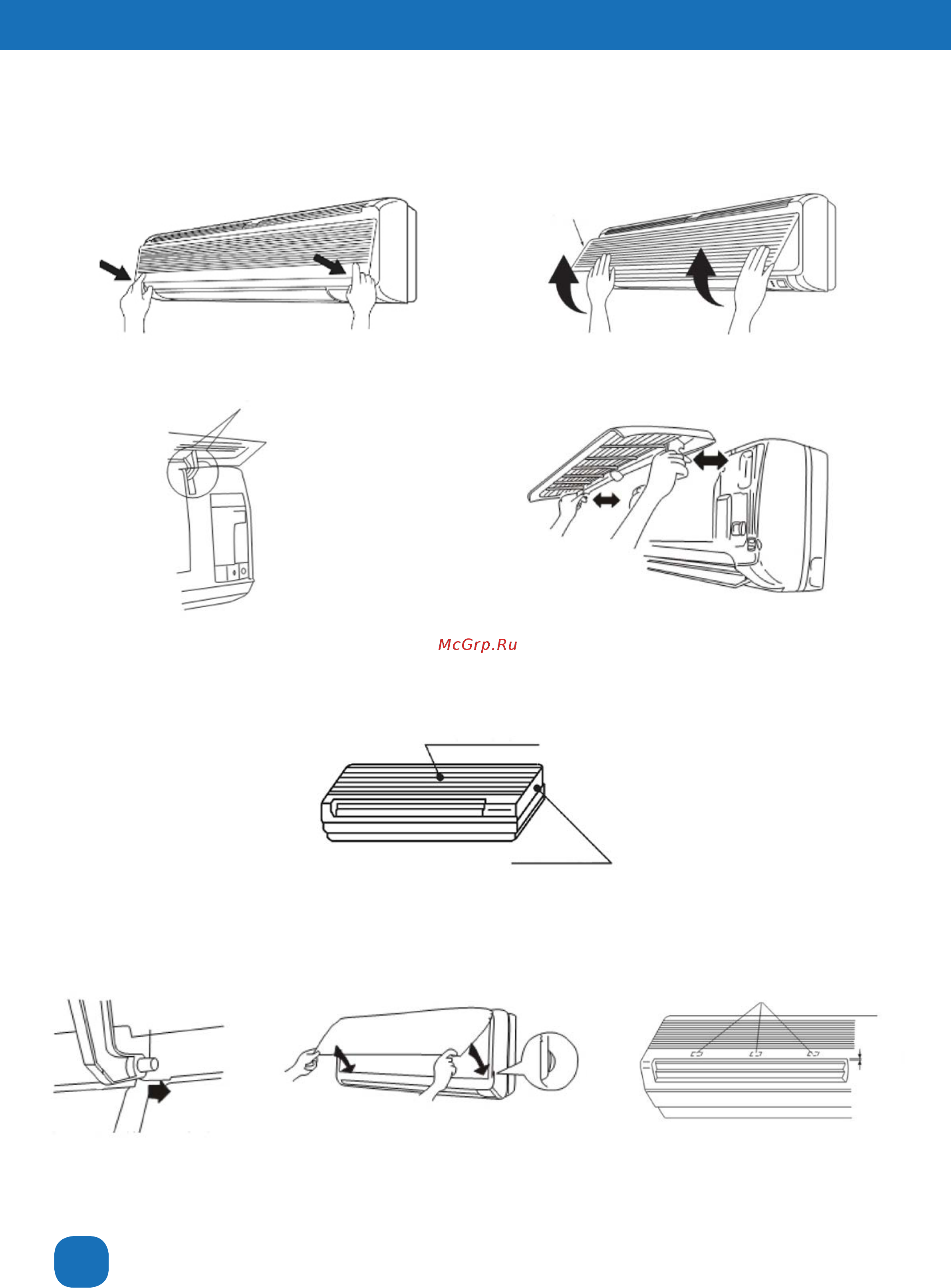

• Снятие лицевой панели

Для подключения трубопроводов хладагента и электрических кабелей, а также для проверки работы дренажной системы необхо-

димо снять лицевую панель блока. Для этого выполните описанные ниже действия. Особое внимание обратите на то, чтобы при

снятии панели не поцарапать резиновые детали.

ОСТОРОЖНО

При снятии лицевой панели не прилагайте чрезмерных усилий, не стучите по ней и т.д., чтобы не повредить корпус блока.

• Установка лицевой панели

1) Сначала вставьте два крепления, расположенные сзади лицевой панели, в гнезда решетки и надавите, чтобы они плотно вошли

в контакт.

2) Сместите панель вниз, чтобы зафиксировать крепления.

3) Внутри лицевой панели есть три защелки. Убедитесь в том, что между лицевой панелью и корпусом блока нет зазоров.

ОСТОРОЖНО

Наличие зазоров приведет к утечке или к обледенению.

По обеим сторонам

Лицевая панель

Корпус блока

Защелки

Нет зазора

решетка воздухоприемника

1) Нажмите на решетку воздухоприемника так, как показано

ниже

2) Плавно потяните на себя нижнюю часть решетки

3) Следите за креплениями решетки по обеим сторонам, что-

бы не повредить их.

4) Приподнимите лицевую панель, чтобы снять ее с крепле-

ний, расположенных в верхней части корпуса блока.
