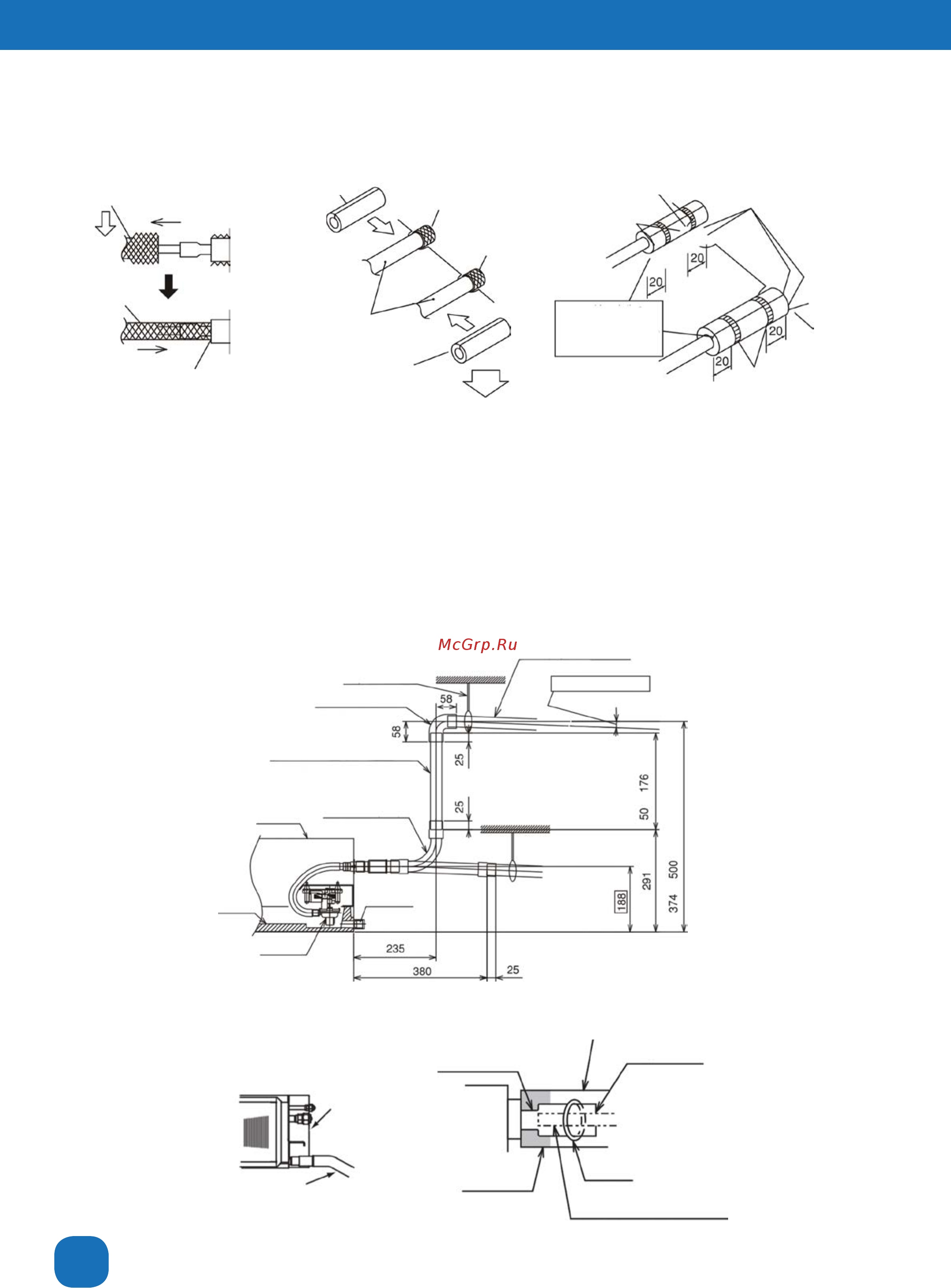

18
канальные внутренние блоки ARV-DL и ARV-DH
3) Проверив места пайки на отсутствие утечек, установите на трубки теплоизоляцию. В промежутки между изолированными
участками установите теплоизоляционные гильзы (входят в комплект заводской поставки).
4) Откачка и заправка хладагента должны выполняться в соответствии с указаниями «Руководства по монтажу и техническому
обслуживанию» для наружного блока.
Заправка дополнительного количества хладагента описывается в разделе «Общая часть».
2.6 монтаж дренажного трубопровода
1) Расположение подключения дренажного трубопровода показано на иллюстрациях ниже.
2) Подготовьте ПВХ-трубку с наружным диаметром 32 мм.
3) Подсоедините трубку к дренажному штуцеру с помощью клеящего вещества и зафиксируйте хомутом, входящим в комплект
поставки. Дренажный трубопровод должен укладываться с УКЛОНОМ В НАПРАВЛЕНИИ ВЫХОДА от 1/25 до 1/100.
4) Установите теплоизоляцию на дренажный трубопровод после его подключения к дренажному штуцеру.
ARV-22DL4/V3 - ARV-43DL4/V3, ARV-22DH4/V3 - ARV-43DH4/V3
ARV-50DL4/V3 - ARV-160DL4/V3, ARV-50DH4/V3 - ARV-160DH4/V3
Теплоизоляция
Сдвинуть
В прежнее положение
Без щели
Теплоизоляционная
гильза
Трубопровод жидкого
хладагента
Трубопровод газоо-
бразного хладагента
Подведенные по
месту трубы
Теплоизоляционная гильза
Теплоизоляци-
онная гильза
Длинный хомут
Без щели
Короткий
хомут
Теплоизоляционную
гильзу следует уста-
навливать стыком
наверх
Подвесная скоба (установка по месту)
Отвод 90
0
(VP25) (установка по месту)
Дренажный стояк (ПВХ-трубка, VP 25)
(установка по месту)
Шланг (300L)
(вспомогательная
деталь)
Внутренний блок
Дренажный поддон
Дренажный насос
Резиновая
втулка
(вспом.
деталь)
Дренажный трубопровод (ПВХ-трубка, VP25) (установка по месту)
1/25 ~1/100 Уклон наружу
(Высота стояка)
1/25 ~ 1/100 уклон наружу
Распределительный
ящик
Термоизоляция (установка на месте)
Герметик (клей)
Дренажный шланг
Хомут
ПВХ-трубка (установка на месте)
Термоизоляция
~ (макс.)
~ (макс.)
Теплоизоляция
Теплоизоляционная
гильза
