Подвесные болты сделайте окончательный выбор места расположения и ориентации внутреннего блока особое внимание обратив на свободное пространство необходимо для установки трубопроводов кабелей и для проведения технического обслуживания 10

Подсоединение подающего воздуховода подающий воздуховод должен быть подсоединен к корневой части выпуска внутреннего блока затем на все подключения к блоку необходимо установить теплоизоляцию накрыв ее алюминиевой фольгой узел выпуска должен быть полностью закрыт теплоизоляцией чтобы не допустить образования конденсата 10

Примечание защитите блок и прочее оборудование виниловым покрытием в процессе монтажа 10

Www aerotek ru 11

Вальцевание выполнить невозможно для материала 1 2н в этом случае используйте вспомогательные трубки с готовыми раструбами 11

Конусные гайки затягивайте двумя гаечными ключами 11

Материалы трубопровода 1 медные трубки поставка заказчика 2 используйте только чистые медные трубки убедитесь в том что внутри трубок нет пыли и влаги перед соединением трубок продуйте их азотом или сухим воздухом чтобы удалить всю пыль или посторонние материалы 11

Монтаж трубопроводов хладагента 11

Опасно в контуре охлаждение используйте только хладагент r410a при проведении опрессовки или при проверке на герметичность не закачивайте в контур кислород ацетилен или другие горючие или ядовитые газы такие газы являются чрезвычайно опасными и могут стать причиной взрыва для проведения упомянутых испытаний рекомендуется использовать сжатый воздух азот или хладагент 11

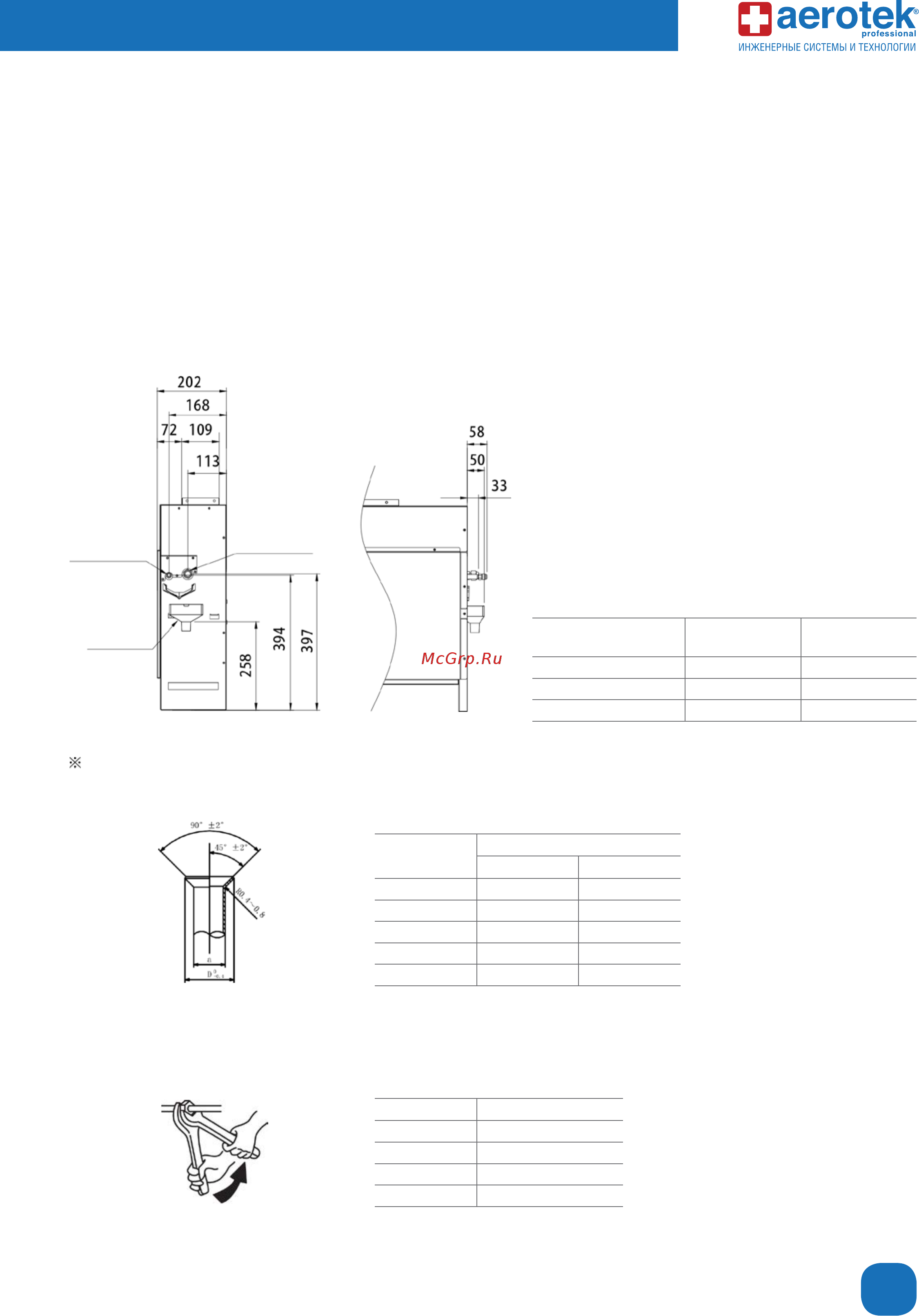

Подключение трубопроводов 1 выполните подключение трубопроводов так как показано ниже 11

Размеры вальцевания при вальцевании следует соблюдать следующие размеры 11

Монтаж дренажного трубопровода 12

Напольные бескорпусные внутренние блоки arv fc 12

Www aerotek ru 13

Электромонтажные работы 13

Внутренний блок 14

Минимальные сечения кабелей внешних электрических подключений 14

Напольные бескорпусные внутренние блоки arv fc 14

Общая часть 14

Параметры защитных устройств и устройств управления 14

Предупреждение не начинайте эксплуатацию системы пока все контрольные позиции не будут проверены a убедитесь в том что электрическое сопротивление составляет более 1 мом измерив сопротивление между заземлением и клеммами электрических компонентов если это условие не будет выполнено не начинайте эксплуатацию системы пока утечка тока не будет обнаружена и устранена b убедитесь в том что запорные вентили наружного блока полностью открыты и запустите систему c убедитесь в том что главный электрический выключатель находился в положении on включен не менее 12 часов до запуска системы чтобы разогреть масло в компрессоре специальным нагревателем при работе системы обратите особое внимание на следующие моменты a не касайтесь руками никаких деталей оборудования со стороны выпуска воздуха так как камера компрессора и трубопрово ды в этой зоне нагреваются до температуры выше 90 14

Предупреждение оборудуйте источник питания устройством защитного отключения узо отсутствие узо может привести к поражению током или к пожару при проведении кабелей сквозь препятствия используйте гильзы полностью изолируйте торцы гильз герметиком 14

Примечания 1 при подборе сечений кабелей внешних подключений руководствуйтесь местными нормативами и предписаниями 2 сечения кабелей отмеченные 1 в таблице выше назначены для максимальной силы тока в блоке согласно европейскому стандарту en60335 1 используйте кабели которые сечением не меньше чем стандартные гибкие кабели в полихлоропреновой оболочке кодовое обозначение h05rn f 3 для сигнального контура используйте экранированный кабель заземлите его 4 при последовательном соединении силовых кабелей суммируйте максимальный ток каждого блока и назначайте сечение кабелей как описано ниже 14

Проверочный запуск 14

Проверочный запуск следует выполнять в соответствии с указаниями руководства по монтажу и техническому обслуживанию для наружного блока 14

С b не нажимайте кнопку электромагнитного выключателя выключателей это приведет к серьезному инциденту 14

B установка кода мощности блока dsw3 установка необязательна так как выполняется на заводе этот тумблер исполь зуется для введения кода соответствующего мощности внутреннего блока 15

D установка номера контура хладагента rsw2 dsw5 установка обязательна на заводе перед отправкой все тумблеры устанавливаются в положение off выключен 15

Www aerotek ru 15

А требуется установить номер блока rsw1 dsw6 последовательно установите номера для каждого блока руководству ясь приведенной ниже таблицей 15

Выбор положения двухпозиционных переключателей 15

Отключите все внутренние и наружные блоки от электропитания перед изменением положения тумблеров в противном слу чае эти изменения не приведут ни каким результатам 2 расположение переключателей тумблеров 15

Печатная плата внутреннего блока оборудована 2 пакетными переключателями и 6 блоками тумблеров перед пробным запуском установите эти тумблеры так как описывается ниже пока на объекте не выполнены установки тумблеров систему нельзя запускать 15

С установка кода модели блока dsw4 установка необязательна 15

Напольные бескорпусные внутренние блоки arv fc 16

Установка интервала для сообщения о необходимости очистки фильтра 16

Www aerotek ru 17

Значения интервалов времени в зависимости от показаний индикатора представлены в следующей таблице 17

Примечание a если на обоих индикаторах adds адрес и rn номер холодильного контура отображается аа то введенная настройка будет действительна для всех внутренних блоков b неподключенные внутренние блоки на индикаторе отображаться не будут 17

Примечание табличка для записи значений настроек прикреплена к монтажной скобе запишите в эту табличку значения всех выполненных вами настроек 17

Технические характеристики 17

Шаг 3 опциональные настройки и их изменение опциональные настройки отображаются следующим образом код опциональной настройки см таблицу ниже индикаторы adds и rn выключаются и на дисплей выводятся значение опциональной настройки код опциональной настройки выбирается с помощью кнопок time или значение настройки изменяется нажатием кнопки снеск выберите код настройки b4 при необходимости изменить настройки для другого внутреннего блока выполните дейст вия описанные в пункте шаг 2 выбор внутреннего блока для изменения настроек 17

Шаг 4 отмена опциональных настроек при выполнении действий шаг 2 или шаг 3 нажмите кнопку reset чтобы вернуться к настройкам по умолчанию 17
