Aerotek ARV-43DLS4/V3 [12/24] Подготовка к монтажу

Комбинируя внутренние блоки см таблицу можно выбрать общую производительность системы от максимальной 130 до минимальной 50 кондиционер с тепловым насосом обладает функциями охлаждения обогрева осушения воздуха и вентиляции выбор режима работы может выполняться с помощью пульта дистанционного управления дополнительная опция 6

Компоненты внутреннего блока 6

Меры предосторожности данная система не рассчитана на использование ее детьми или людьми с ограниченными физическими сенсорными или умст венными способностями а также людьми с недостаточным опытом и знаниями если только ответственное за их безопасность лицо не обеспечит им соответствующий надзор или инструктаж о правильном использовании этого оборудования необходимо следить за тем чтобы дети не играли с этим оборудованием это оборудование нельзя устанавливать в прачечной 6

Опасно не заливайте воду во внутренний или наружный блок эти изделия оборудованы электрическими компонентами попадание воды в эти компоненты может привести к серьезному поражению электротоком не прикасайтесь и не пытайтесь регулировать предохранительные устройства расположенные внутри внутренних или наруж ных блоков это может привести к тяжелому несчастному случаю не открывайте сервисную крышку или съемную панель внутренних или наружных блоков если главный рубильник не установ лен в положение off выключен 6

Описание системы 6

Предупреждение утечка хладагента может вызвать затруднение дыхания из за нехватки воздуха при утечке хладагента выключите главный рубильник погасите все источники открытого пламени и обратитесь к специалисту по техническому обслуживанию 6

При слишком частом срабатывании устройства защитного отключения узо или предохранителя отключите систему и обрати тесь к специалисту по техническому обслуживанию 6

Примечание рекомендуется проветривать помещение каждые 3 4 часа 6

Руководство по эксплуатации 6

Руководство по эксплуатации 1 сводная информация по технике безопасности 6

Сводная информация по технике безопасности 6

Www aerotek ru 7

Внешний вид пульта дистанционного управления может отличаться от представленного образца 7

Меры предосторожности кнопки пульта следует нажимать только пальцами не нажимайте кнопки никакими другими предметами это может вывести кнопки из строя не нажимайте кнопку check проверка эта кнопка предназначена исключительно для технического обслуживания при случай ном нажатии на эту кнопку нажмите ее снова чтобы вернуть систему в исходный режим 7

Примечание на иллюстрации для наглядности показаны все сообщения выводимые на жидкокристаллический дисплей однако при обычной работе только некоторые из этих сообщений отображаются на дисплее 7

Проводной пульт дистанционного управления дополнительная опция 7

Пульт дистанционного управления 7

С а максимальное 30 7

С установленная и реальная температура установленная температура это температура на термодатчике терморезисторе внутреннего блока реальная температура в помещении может отличаться от температуры на датчике в зависимости от его расположения сенсорные кнопки данный пульт управления оборудован сенсорными кнопками активируйте кнопки легкими нажатиями пальца параметры систе мы можно контролировать выводя их на жидкокристаллический дисплей пульта комплексное управление с помощью одного пульта дистанционного управления можно управлять максимум 16 внутренними блоками 7

Установка температуры при нажатии кнопки темр значение установленной температуры увеличивается на 1 градус минимальное значение установлен ной температуры 17 7

Беспроводной пульт дистанционного управления дополнительная опция 8

Внешний вид пульта дистанционного управления может отличаться от представленного образца 8

Канальные низкопрофильные внутренние блоки arv dls 8

Www aerotek ru 9

Автоматическое управление 9

Подготовка к работе 9

Правила эксплуатации 9

Канальные низкопрофильные внутренние блоки arv dls 10

Конструкция 10

Руководство по монтажу и техническому обслуживанию 10

Руководство по монтажу и техническому обслуживанию 2 сводная информация по технике безопасности 10

Сводная информация по технике безопасности 10

Устранение неполадок 10

Www aerotek ru 11

Комплектующие детали заводской поставки 11

Меры предосторожности не размещайте на изделии никакие материалы 11

Меры предосторожности следите за тем чтобы при перемещении блоков не повредить теплоизоляцию на их поверхности 11

Опасно не устанавливайте внутренние блоки в пожароопасной среде чтобы не допустить возгорания или взрыва 11

Перемещение внутреннего блока 11

Предупреждение не помещайте никакие посторонние предметы во внутренний блок и обязательно убедитесь в отсутствии их перед монтажом и проверочным запуском эти предметы могут стать причиной пожара поломки и т д 11

Предупреждение убедитесь в прочности конструкций потолка если они будут недостаточно прочными внутренний блок может упасть на вас не устанавливайте внутренний блок вне помещения если его установить снаружи то будет существовать риск поражения элек тротоком или возможность утечки электричества 11

Примечание при отсутствии какой либо из этих деталей в упаковке блока обратитесь к вашему поставщику 11

Рекомендуется устанавливать внутренние блоки на высоте 2 5 метра над уровнем пола 11

Транспортировка и перемещение 11

Транспортировка перед распаковкой расположите изделие как можно ближе к месту монтажа 11

Убедитесь в наличии следующих комплектующих деталей в упаковке внутреннего блока 11

Установка внутреннего блока 11

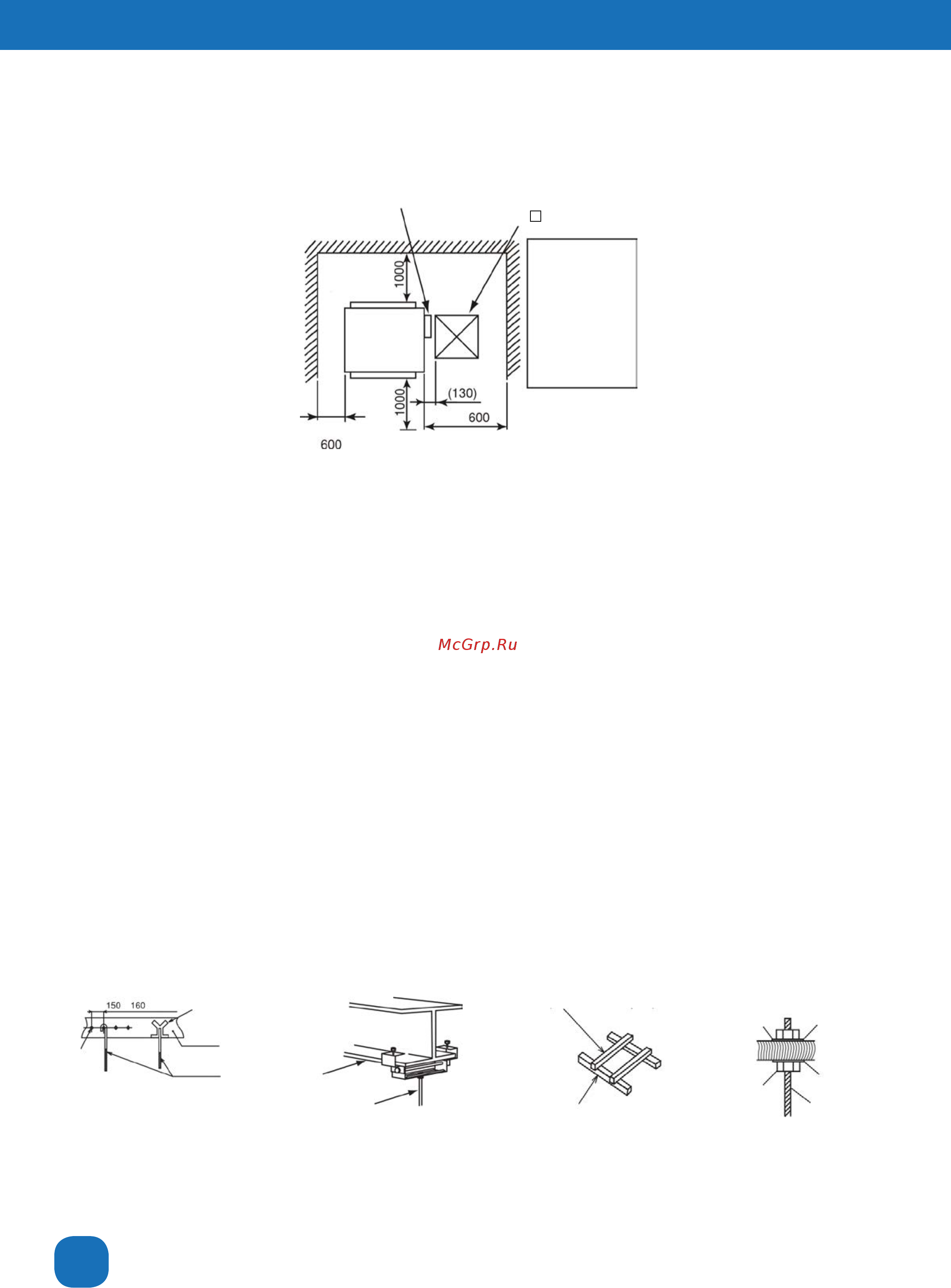

Внутренний блок следует устанавливать так чтобы обеспечить достаточное свободное пространство вокруг него для эксплуа тации и технического обслуживания 12

Железобетонная плита перекрытия стальная балка деревянный каркас 12

Изучите направление воздушного потока из внутреннего блока и установите блок так чтобы обеспечить равномерную темпе ратуру воздуха в помещении не устанавливайте горючие детали в пространстве предусмотренном для технического обслуживания блока не допускайте чтобы какие либо препятствия мешали поступлению или выпуску воздуха из блока не устанавливайте внутренние блоки в мастерских или на кухнях где пары или мелкие капли масла могут проникнуть в блок если масло попадет на поверхность теплообменника производительность внутреннего блока снизится в худшем же случае ма сло может повредить пластиковые детали блока обратите особое внимание на следующие моменты при установке внутренних блоков в больницах или на других объектах где имеются источники электромагнитного излучения a не устанавливайте внутренний блок там где распределительный ящик кабель пульта дистанционного управления или сам пульт будут подвергаться прямому электромагнитному облучению b устанавливайте внутренний блок на максимально 12

Канальные низкопрофильные внутренние блоки arv dls 12

Монтажные работы 12

Подвесные болты шаг 1 сделайте окончательный выбор места расположения и ориентации внутреннего блока особое внимание обратив на свободное пространство необходимо для установки трубопроводов кабелей и для проведения технического обслуживания 12

Подготовка к монтажу 12

Шаг 2 установите подвесные болты как показано на иллюстрации 12

Www aerotek ru 13

Вертлюжные болты 4 х м10 или w3 8 гайки 8 х м10 или w3 8 шайбы 8 х м10 или w3 8 13

Монтаж внутреннего блока подвесьте внутренний блок как показано на иллюстрации ниже детали устанавливаемые по месту поставка заказчика 13

Разметка точек установки вертлюжных болтов и трубных соединений 1 отметьте места установки вертлюжных болтов места подключений трубопроводов хладагента и дренажного трубопровода 2 монтажные размеры приводятся на иллюстрации ниже 13

Установите подвесные скобы на гайку с шайбой каждого под весного болта как показано ниже на иллюстрации начиная с дальнего от сервисного люка края убедившись в том что гайки с шайбами надежно зафикси рованы контргайками подвесных скоб установите подвесные скобы на гайки с шайбами со стороны сервисного люка держите вертлюжные болты на расстоянии от внутреннего блока в процессе подвешивания 13

Установка гаек или вертлюжных болтов 2 монтаж внутреннего блока установите гайки на каждый из четырех подвесных болтов 13

Канальные низкопрофильные внутренние блоки arv dls 14

Монтаж трубопроводов хладагента 14

R410a r407c 15

Www aerotek ru 15

Вальцевание выполнить невозможно для материала 1 2н в этом случае используйте вспомогательные трубки с готовыми раструбами 15

Диаметр ø d 15

Диаметр затяжной момент нм 15

Конусные гайки затягивайте двумя гаечными ключами 15

Ленточный хомут заводская поставка теплоизоляция трубопровода хладагента заводская поставка 15

Меры предосторожности закрывайте концы трубок когда прокладываете их сквозь стены не укладывайте трубки непосредственно на грунт не закрыв их торцы колпачками или виниловой лентой 15

Меры предосторожности избыточное или недостаточное количество хладагента в системе основная причина поломок оборудования заправьте правиль ное количество хладагента 15

Откачка и заправка хладагента должны выполняться в соответствии с указаниями руководства по монтажу и техническому обслуживанию для наружного блока заправка дополнительного количества хладагента описывается в разделе общая часть 15

После подключения трубопроводов хладагента установите на них теплоизоляцию заводская поставка 15

Правильно неправильно 15

Размеры вальцевания при вальцевании следует соблюдать следующие размеры 15

Сторона блока 15

Теплоизоляция заводская поставка 15

Теплоизоляция трубопровода хладагента установка по месту 15

Трубопровод хладагента установка по месту 15

Дренажный насос дополнительная опция 16

Канальные низкопрофильные внутренние блоки arv dls 16

Монтаж дренажного трубопровода 16

Общие требования 16

Расположение подключения дренажного трубопровода показано на иллюстрациях ниже 2 подготовьте пвх трубку с наружным диаметром 32 мм 3 подсоедините трубку к дренажному штуцеру с помощью клеящего вещества и зафиксируйте хомутом входящим в комплект поставки дренажный трубопровод должен укладываться с уклоном в направлении выхода от 1 25 до 1 100 4 установите теплоизоляцию на дренажный трубопровод после его подключения к дренажному штуцеру 16

Стандартное 16

Www aerotek ru 17

Электромонтажные работы 17

Канальные низкопрофильные внутренние блоки arv dls 18

Подсоедините кабель дистанционного пульта управления или кабель удлинителя до полнительные опции к клеммам печатной платы внутри распределительного ящика через отверстие в корпусе 3 подсоедините силовые кабели и заземление к контактам распределительного ящика 4 подключите кабели соединяющие внутренний блок с наружным к контактам распределительного ящика 5 прочно скрепите кабели ленточными хомутами в корпусе распределительного ящика 6 по завершении электромонтажных работ уплотните отверстия сквозь которые проложены кабели с помощью герметика чтобы полностью исключить возможность попадания конденсата или насекомых в корпус блока 7 на заводе параметр наружного статического давления установлен равным 10 па т е в гнездо fan вставлен штекер 10ра белый при необходимости изменить параметр наружного статического давления на 30 па вставьте в гнездо fan штекер 30pa красный 18

Предупреждение не начинайте эксплуатацию системы пока все контрольные позиции не будут проверены a убедитесь в том что электрическое сопротивление составляет более 1 мом измерив сопротивление между заземлением и клеммами электрических компонентов если это условие не будет выполнено не начинайте эксплуатацию системы пока утечка 18

Проверочный запуск 18

Проверочный запуск следует выполнять в соответствии с указаниями руководства по монтажу и техническому обслуживанию для наружного блока 18

Статическое давление 10 па и 30 па узел q 18

Удалите фиксирующие винты с крышки распределительного ящика 18

Электрические подключения схема электрических подключений внутреннего блока 18

Www aerotek ru 19

Внутренний блок 19

Минимальные сечения кабелей внешних электрических подключений 19

Общая часть 19

Параметры защитных устройств и устройств управления 19

Подбор сечения кабеля согласно en60335 1 19

Предупреждение оборудуйте источник питания устройством защитного отключения узо отсутствие узо может привести к поражению током или к пожару при проведении кабелей сквозь препятствия используйте гильзы полностью изолируйте торцы гильз герметиком 19

Примечания 1 при подборе сечений кабелей внешних подключений руководствуйтесь местными нормативами и предписаниями 2 сечения кабелей отмеченные 1 в таблице выше назначены для максимальной силы тока в блоке согласно европейскому стандарту en60335 1 используйте кабели которые сечением не меньше чем стандартные гибкие кабели в полихлоропреновой оболочке кодовое обозначение h05rn f 3 для сигнального контура используйте экранированный кабель заземлите его 4 при последовательном соединении силовых кабелей суммируйте максимальный ток каждого блока и назначайте сечение кабелей как описано ниже 19

С b не нажимайте кнопку электромагнитного выключателя выключателей это приведет к серьезному инциденту 19

Тока не будет обнаружена и устранена b убедитесь в том что запорные вентили наружного блока полностью открыты и запустите систему c убедитесь в том что главный электрический выключатель находился в положении on включен не менее 12 часов до запуска системы чтобы разогреть масло в компрессоре специальным нагревателем при работе системы обратите особое внимание на следующие моменты a не касайтесь руками никаких деталей оборудования со стороны выпуска воздуха так как камера компрессора и трубопрово ды в этой зоне нагреваются до температуры выше 90 19

B установка кода мощности блока dsw3 установка необязательна так как выполняется на заводе этот тумблер использу ется для введения кода соответствующего мощности внутреннего блока в квт 20

C установка кода модели блока dsw4 установка необязательна 20

Выбор положения двухпозиционных переключателей 20

Канальные низкопрофильные внутренние блоки arv dls 20

Отключите все внутренние и наружные блоки от электропитания перед изменением положения тумблеров в противном слу чае эти изменения не приведут ни каким результатам 2 расположение переключателей тумблеров 20

Печатная плата внутреннего блока оборудована 2 пакетными переключателями и 6 блоками тумблеров перед пробным запу ском установите эти тумблеры так как описывается ниже пока на объекте не выполнены установки тумблеров систему нельзя запускать a требуется установить номер блока rsw1 dsw6 последовательно установите номера для каждого блока руководствуясь приведенной ниже таблицей индивидуальный номер всех внутренних блоков должен начинаться с 1 20

Установка номера блока 20

Www aerotek ru 21

Установка интервала для сообщения о необходимости очистки фильтра 21

Канальные низкопрофильные внутренние блоки arv dls 22

Www aerotek ru 23

Модель arv 22dls4 v3 arv 28dls4 v3 arv 36dls4 v3 arv 43dls4 v3 23

Модель arv 50dls4 v3 arv 56dls4 v3 arv 63dls4 v3 arv 71dls4 v3 23

Технические характеристики 23
