11
www.aerotek.ru

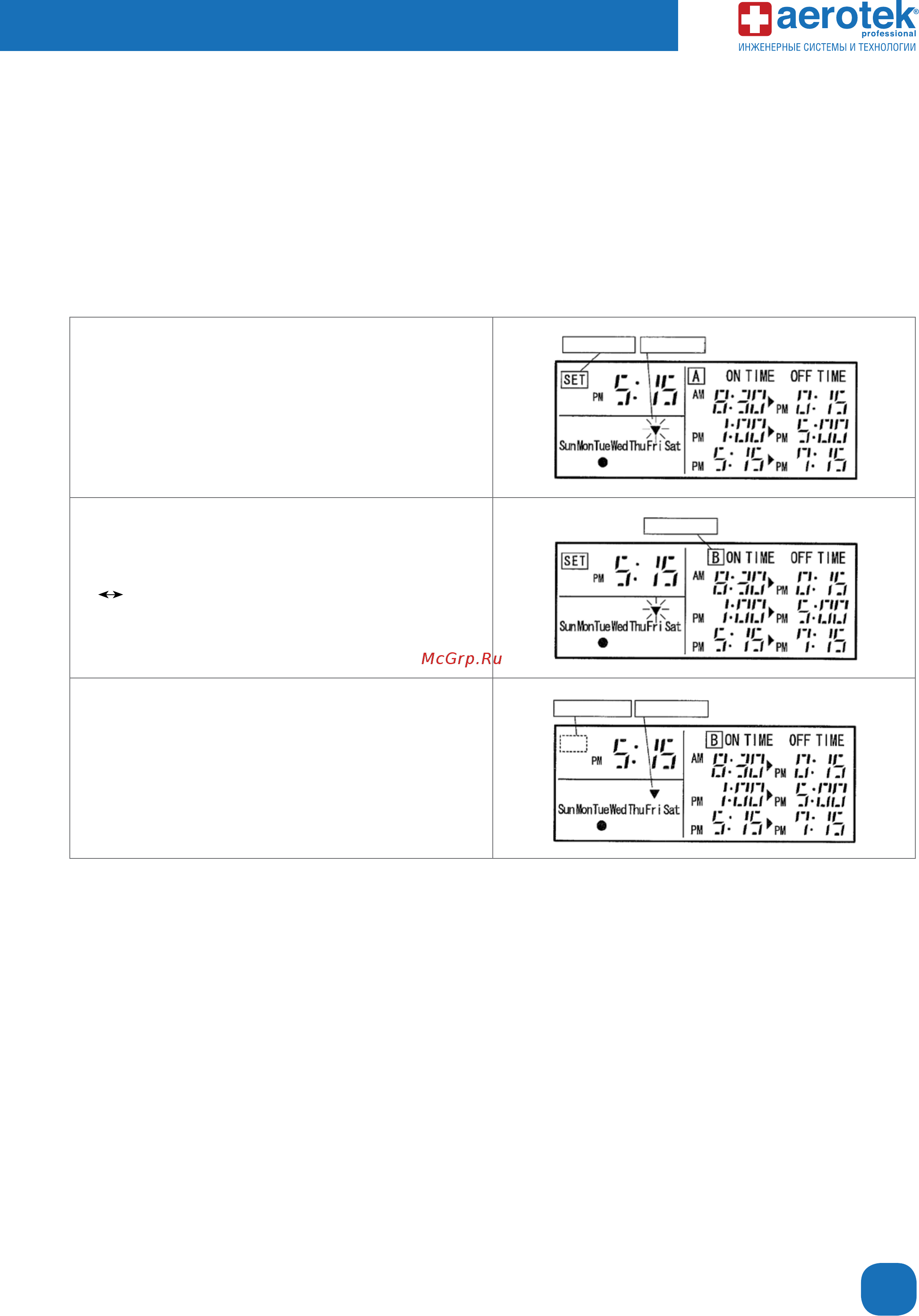

В. Выбор варианта недельного расписания (А или В)
Предусмотрена возможность выбора одного из двух вариантов недельного расписания (А или В).
Каждый вариант допускает установку 3 (трех) значений времени включения/выключения на каждый день недели.
Функция
Выбор варианта и создание расписания.
Варианты недельного расписания А или В могут использоваться для разных времен года.
1. Нажмите кнопку «SET/MONITOR».
На дисплее таймера появится меню режима настройки, и включится индикатор «SET».
2. Нажмите кнопку «А/В»
При каждом нажатии кнопки «А/В» выбранный вариант расписания будет меняться
(«А»
«В»).
3. Нажмите кнопку «SET/MONITOR».
Режим настройки «SET» выключится, и таймер вернется в нормальный рабочий режим.
ВНИМАНИЕ
А. Если время включения или выключения наступает в режиме настройки, блоки не запускаются и не останавливаются. Выполнив
настройки, обязательно верните таймер в нормальный режим работы. (При отсутствии каких-либо действий в режиме настройки
таймер вернется в нормальный режим работы автоматически через 3 минуты).
В. Если таймер находится в режиме паузы, то при нажатии кнопки «SET/MONITOR» режим настройки не включится.
МигаетВключен
Включен
ВключенВыключен
