СПЕЦИФИКАЦИЯ
СПЕЦИФИКАЦИЯСПЕЦИФИКАЦИЯСПЕЦИФИКАЦИЯ
Наименование
Наименование
1
Опорный кронштейн
36
Винт
2
Шайба
37
Болт
3
Шайба
38
Шайба
4
Гайка
39
Шайба резиновая
5
Винт
40 Кнопка
6
Рычаг угла наклона
41
Корпус двигателя передняя
7
Поперечный кронштейн
42 Уплотнитель электрошнура
8
Пружина
43
Двигатель
9
Шайба
44 Электрошнур
10
Винт
45 Болт
11
Гайка
46 Шкив большой
12
Фиксатор угла наклона
47
Опора двигателя
13
Болт
48
Ремень 787мм
14
Центральный кронштейн
49
Шкив малый
15
Кольцо
50
Винт
16
Шайба
51
Корпус двигателя задняя часть
17
Фиксатор
52
Шайба
18
Тарелка посадочная нижняя
53
Подшипник
19
Подшипник
54 Шпонка
20
Тарелка посадочная верхняя
55
Зажим
21
Венец
56
Штифт
22
Винт
57
Шайба
23
Шайба алюминиевая
58
Колесо
24
Шайба
59
Рама шасси
25
Часть барабана нижняя
60
Болт
26
Прокладка
61
Вал ведущий
27
Часть барабана верхняя
62
Шайба уплотнительная
28
Винт
63
Шестерня ведущая
29
Шайба резиновая
64
Шпонка
30
Лопасти для перемешивания
65
Болт
31
Винт
66 Болт
32
Болт
67
Шайба резиновая
33
Шайба резиновая
68
Шайба уплотнительная
34 Шайба 69
Вал посадочный
35 Гайка
18

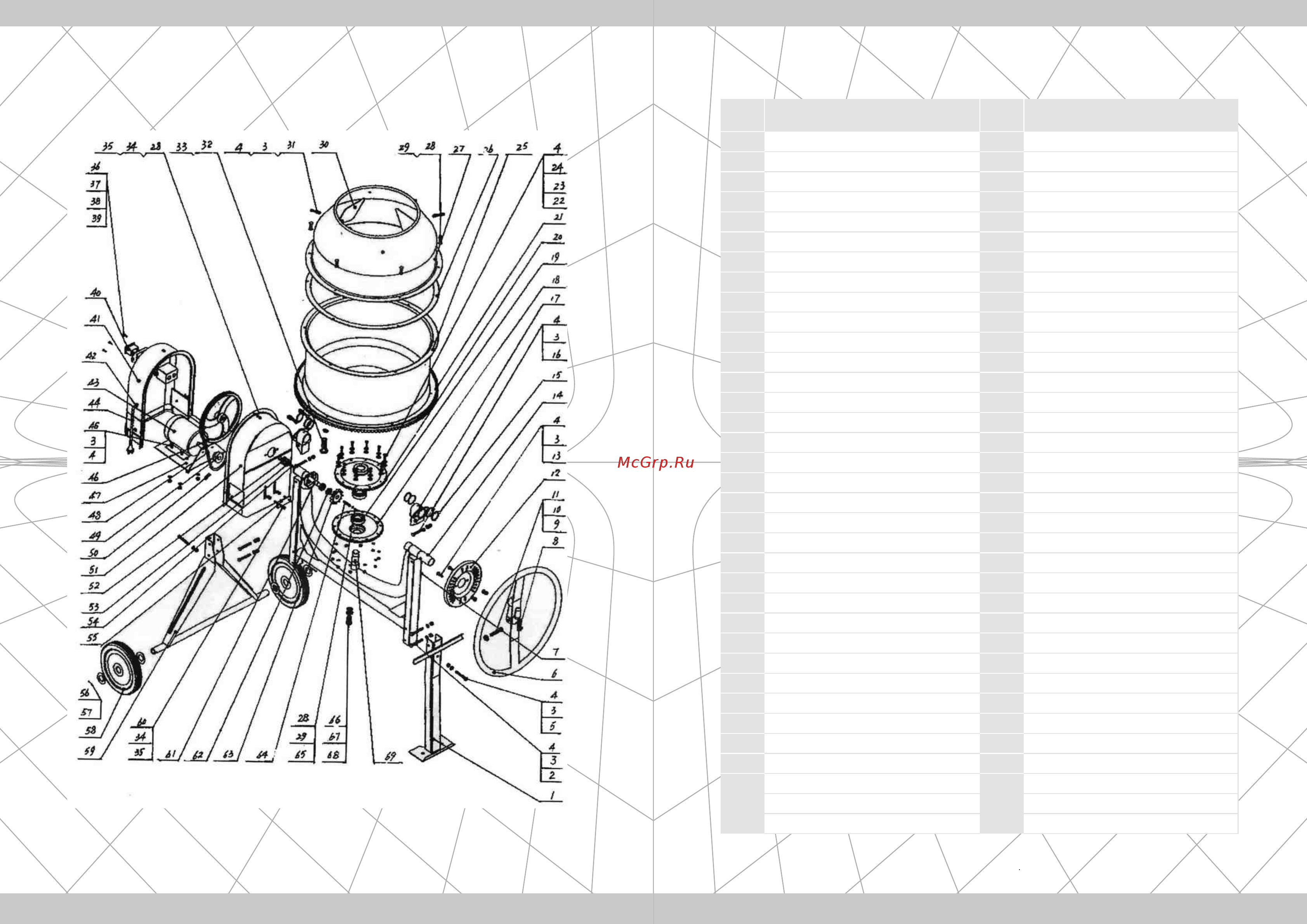

СБОРОЧНЫЙ ЧЕРТЕЖ
