3-37
Установка аппаратного обеспечения маршрутизаторов Cisco серий 2900 и 3900
Глава 3 Установка и подключение маршрутизатора
Подключение к консольному терминалу или модему

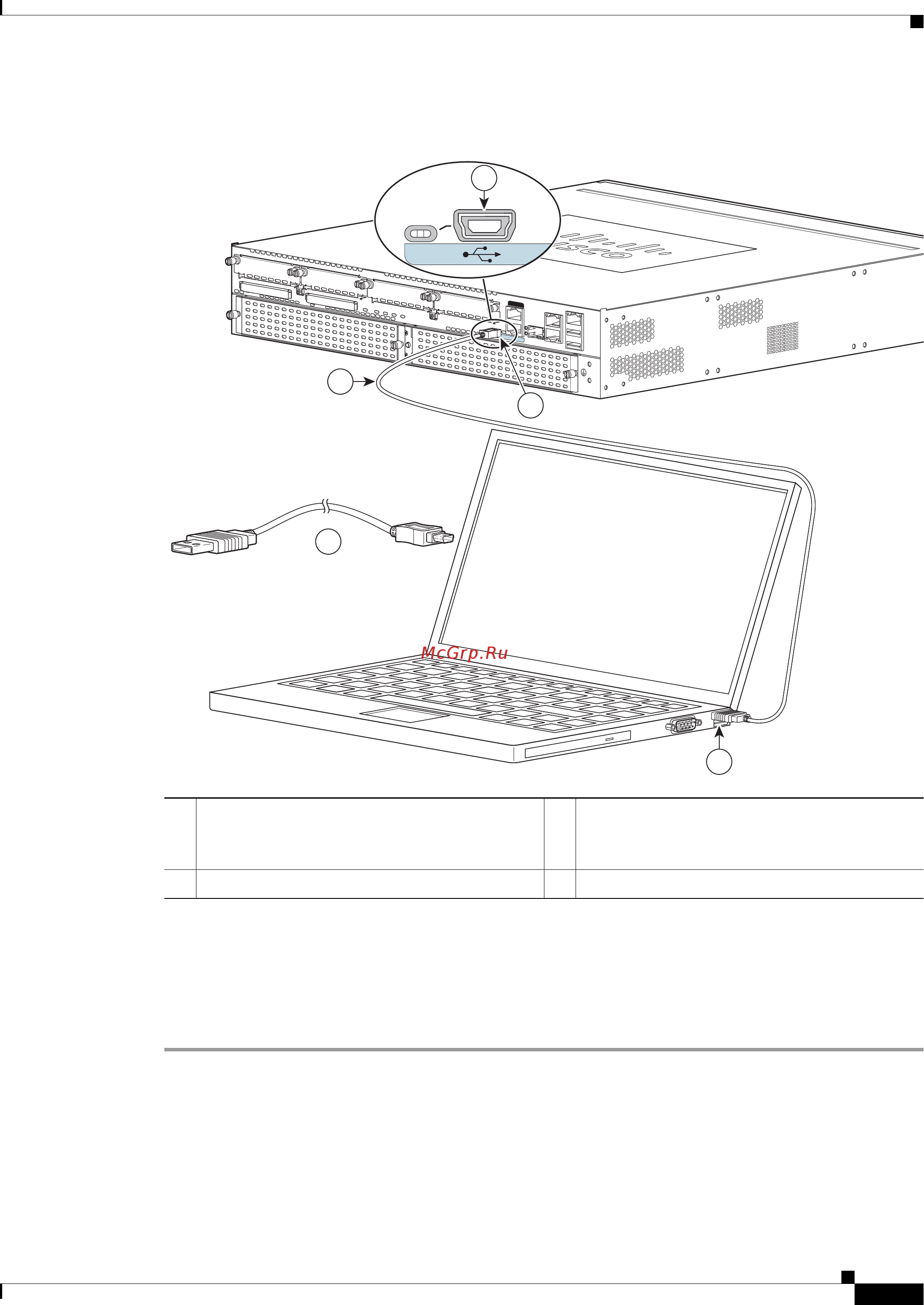

Рисунок 3-33 Подключение консольного кабеля USB к маршрутизаторам Cisco 2921, 2951,
3925 и 3945
Подключение к консольному порту в Mac OS X
Эта процедура иллюстрирует процесс подключения порта USB системы MAC OS X к консоли
с использованием встроенной утилиты терминала OS X.
Шаг 1 При помощи программы Finder перейдите в разделы Приложения > Утилиты > Terminal.
Шаг 2 Подключите порт USB OS X к маршрутизатору.
Шаг 3 Введите следующие команды для поиска номера порта USB OS X
macbook:user$ cd /dev
macbook:user$ ls -ltr /dev/*usb*
crw-rw-rw- 1 root wheel 9, 66 Apr 1 16:46 tty.usbmodem1a21
DT-macbook:dev user$
1 Консольный порт с 5-контактным
миниатюрным USB-разъемом типа B
2 Консольный кабель с 5-контактным
миниатюрным USB-разъемом типа
B/USB-разъемом типа А
3USB тип A
DO NOT REMOVE DURING
NETWORK OPERATION
DO NOT REMOVE DURING
NETWORK OPERATION
CONSOLE
AUX
251605
3
2
2
1
EN
1
