12
ЕКСПЛУАТАЦІЯ
4. ЕКСПЛУАТАЦІЯ
4.1. ПІДГОТОВКА ДО РОБОТИ
Акуратно дістаньте з упаковки косу, а також всі комплектні приналеж-
ності. Огляньте виріб на предмет цілісності, справності і легкості ходу
рухомих частин виробу.
Складання електрокоси СК-1238МЕ
1. Уважно ознайомтеся з даним керівництвом з експлуатації.
2. Дістаньте з пакувальної коробки виріб і всі його складові. Покладіть
електрокосу на рівну поверхню.
3. Акуратно зберіть штангу, та надійно зафіксуйте : вставте нижню
частину штанги (5) (див. малюнок 1) в стикувальний вузол (6) до
клацання. Перевірте надійність фіксації стикувального вузла.
5. Установіть на штангу передню рукоятку (7). Надійно затягніть чотири
гвинти, використовуючи шестигранний ключ, щоб рукоятка не про-
верталася. Переконайтеся в надійності та зручності кріплення
рукоятки.
6. За допомогою кріплення захистного кожуха (3) встановіть на штангу
захисний кожух (14) з нерухомим ріжучим ножем (15) і надійно закру-
тіть гвинти кріплення кожуху, використовуючи шестигранний ключ.
Переконайтесь в надійності фіксації захисного кожуха на штанзі.
7. Закріпіть за допомогою карабіна плечовий ремінь (4) на дужки (13)
для фіксації цього ременя. Налаштуйте положення плечового
ременя на штанзі відповідно до ваших індивідуальних вимог.
Складання електрокоси СК-1438МЕ
1. Складання коси СК-1438МЕ здійснюється аналогічно складанню коси
СК-1238МЕ за винятком збірки штанги, яка в даній моделі є цілісна.
Під час роботи електрокосою зі встановленим на неї ножем, Під час роботи електрокосою зі встановленим на неї ножем,
захисний кожух розташуйте впритул до конічного редуктора. захисний кожух розташуйте впритул до конічного редуктора.
Під час роботи електрокосою зі встановленою на ній шпулею з Під час роботи електрокосою зі встановленою на ній шпулею з
ліскою, захисний кожух потрібно змістити вгору по штанзі на ліскою, захисний кожух потрібно змістити вгору по штанзі на
8-10 см (в залежності від довжини ліски) від конічного 8-10 см (в залежності від довжини ліски) від конічного
редуктора.редуктора.
Під час роботи електрокосою зі встановленим на неї ножем,
захисний кожух розташуйте впритул до конічного редуктора.
Під час роботи електрокосою зі встановленою на ній шпулею з
ліскою, захисний кожух потрібно змістити вгору по штанзі на
8-10 см (в залежності від довжини ліски) від конічного
редуктора.
УВАГА!УВАГА!УВАГА!
Встановлення ножа

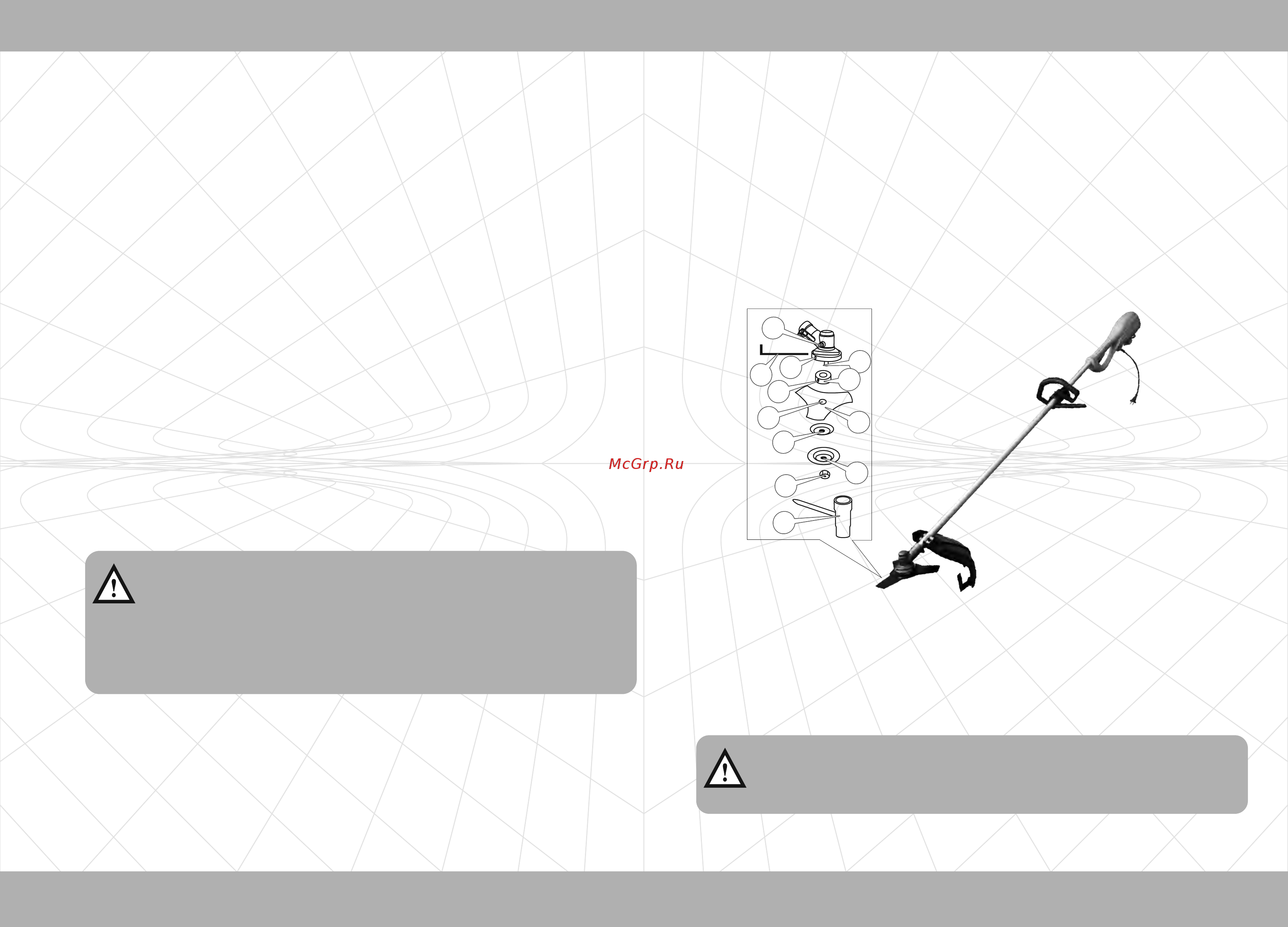

1. Установіть на шпиндель (4) (див. малюнок 3) конічного редуктора (1)
шліцеву приводну шайбу з посадковою сходинкою (5) таким чином,
щоб стопорний отвір (2) конічного редуктора співпав зі стопорним
отвором (6) шліцевої приводної шайби.
2. Вставте в стопорний отвір (2) конічного редуктора (1) шестигранний
ключ (3), щоб шпиндель (4) не зміг обертатися.
3. Установіть на шпиндель (4) ніж (8) таким чином, щоб посадкова
сходинка шліцевої приводної шайби (5) увійшла в посадковий отвір
ножа (7).
4. Надіньте на шпиндель (4) тарілчасту шайбу (9), захисну тарілчасту
кришку (10), і надійно закрутіть фіксуючу гайку (11) за допомогою
Т-подібної комбінованої викрутки-ключа (12).
5. Вийміть шестигранний ключ (3) зі стопорного отвору (2) конічного
редуктора (1).
6. Переконайтеся в правильності та надійності установки ножа.
Малюнок 3
1
3
2
4
5
6
7
8
9
10
11
12
Фіксуюча гайка має ліву різьбу.Фіксуюча гайка має ліву різьбу.Фіксуюча гайка має ліву різьбу.
УВАГА!УВАГА!УВАГА!
13
ЕКСПЛУАТАЦІЯ
