Кентавр СМ-201 [3/10] Увага увага увага
![Кентавр СМ-201 [3/10] Увага увага увага](/views2/1262881/page3/bg3.png)

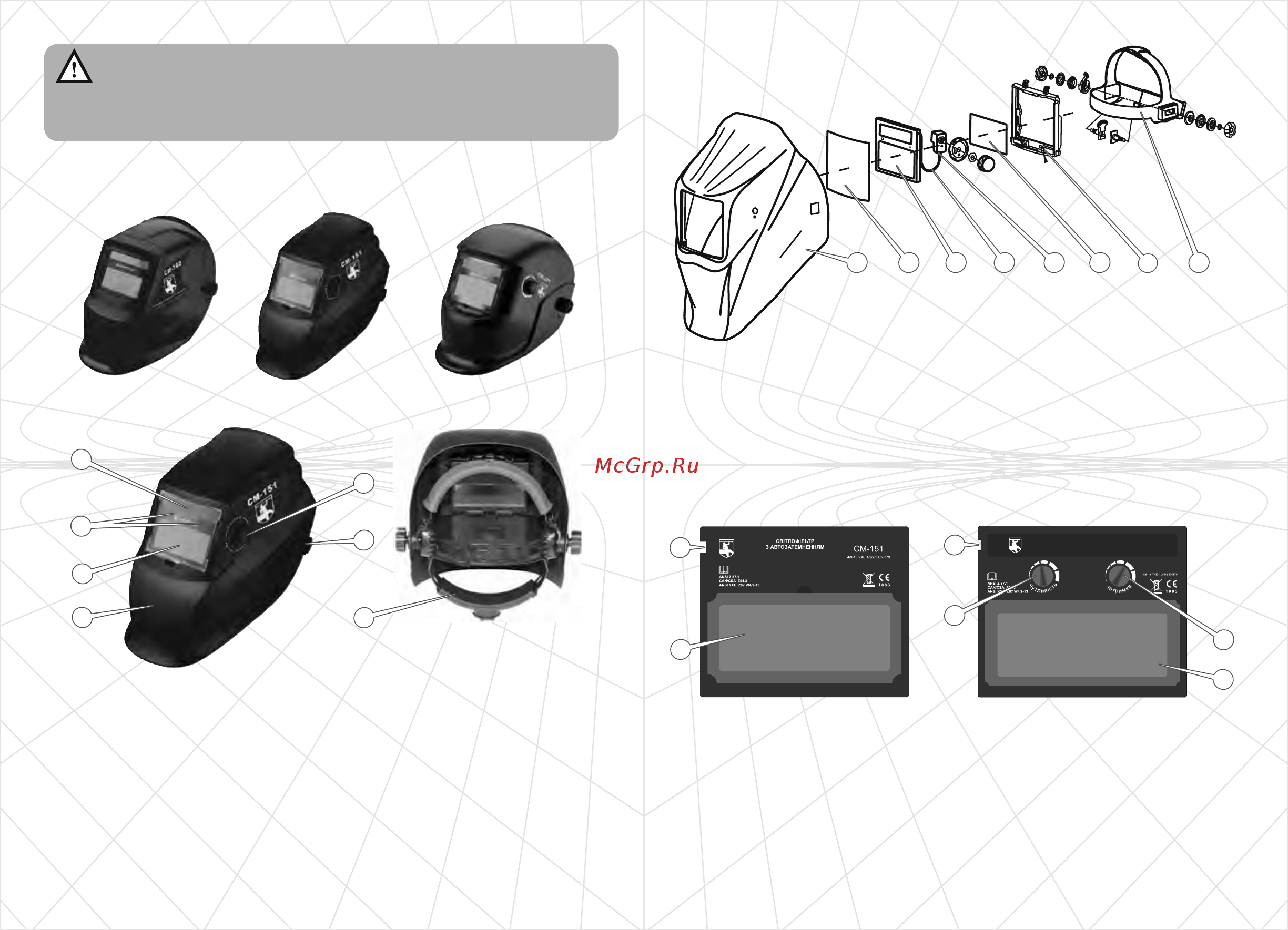

Зовнішній вигляд масок
Конструкція зварювальної маски
Комплект поставки:
зварювальна маска-хамелеон, наголовник, фронтальна захисна пластина
з полікарбонату, тильна захисна пластина з полікарбонату,
керівництво з експлуатації, упаковка.
Виробник залишає за собою право вносити у зовнішній вигляд, конструкцію,Виробник залишає за собою право вносити у зовнішній вигляд, конструкцію,
комплект поставки та керівництво з експлуатації незначні зміни, які не впли-комплект поставки та керівництво з експлуатації незначні зміни, які не впли-
вають на роботу виробу.вають на роботу виробу.
Виробник з
алишає за собою право вносити у зовнішній вигляд, конструкцію,
комплект поставки та керівництво з експлуатації незначні зміни, які не впли-
вають на роботу виробу.
УВАГА!УВАГА!УВАГА!
Схема складання маски
Органи управління світлофільтром
СМ-102
1. Корпус маски.
2. Оглядове вікно.
3. Сенсори.
4. Сонячна батарея.
5. Регулятор ступеня затемнення світлофільтра
(крім моделі СМ-102).
6. Гайка-фіксатор наголовника.
7. Регульований наголовник.
Мал. 1
1
2
3
4
5
6
7
8
1. Корпус маски.
2. Фронтальна захисна пластина із полікарбонату.
3. Регульований світлофільтр.
4. Електричний шлейф регулятора.
5. Регулятор ступеню затемнення світлофільтра.
6. Тильна захисна пластина із полікарбонату.
7. Фіксатор картриджа світлофільтра.
8. Регульований наголовник у зборі.
Мал. 3
Мал. 4
СМ-102, СМ-151
СМ-151
СМ-201
1
7
Мал. 2
4
3
2
1
5
6
CM-201
СВІТЛОФІЛЬТР З АВТОЗАТЕМНЕННЯМ
СМ-201
1. Роз'єм підключення шлейфу регулятора ступеня затемнення (крім
моделі СМ-102).
2. Регулятор чутливості світлофільтра.
3. Регулятор затримки просвітління світлофільтра.
4. Оглядове вікно світлофільтра.
1
2
3
4
4
Содержание
- Увага увага увага 3
- Увага увага увага 4
- Акуратно виймайте картридж світлофільтра щоб не пошкодити 6
- Електричний шлейф 6
- Залежно від частоти використання виробу та умов навколишнього 6
- Ронено небезпека виходу із ладу світлофільтра 6
- Середовища технічне обслуговування маски може проводитися 6
- Увага увага увага 6
- Частіше 6
- Якщо захисні пластини пошкоджені використовувати маску забо 6
- Виріб приймається на гарантійне обслуговування тільки в повній 8
- Комплектності ретельно очищений від пилу і бруду 8
- Комплектності ретельно очищений від пилу і бруду виріб приймається на гарантійне обслуговування тільки в повній комплектності ретельно очищений від пилу і бруду 8
- Виріб після гарантійного ремонту отримав у робочому стані без дефектів 10
- Формуляр гарантійних робіт формуляр гарантійних робіт формуляр гарантійних робіт 10
