9
ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД ОПИС ВИРОБУ ТА ЗОВНІШНІЙ ВИГЛЯД

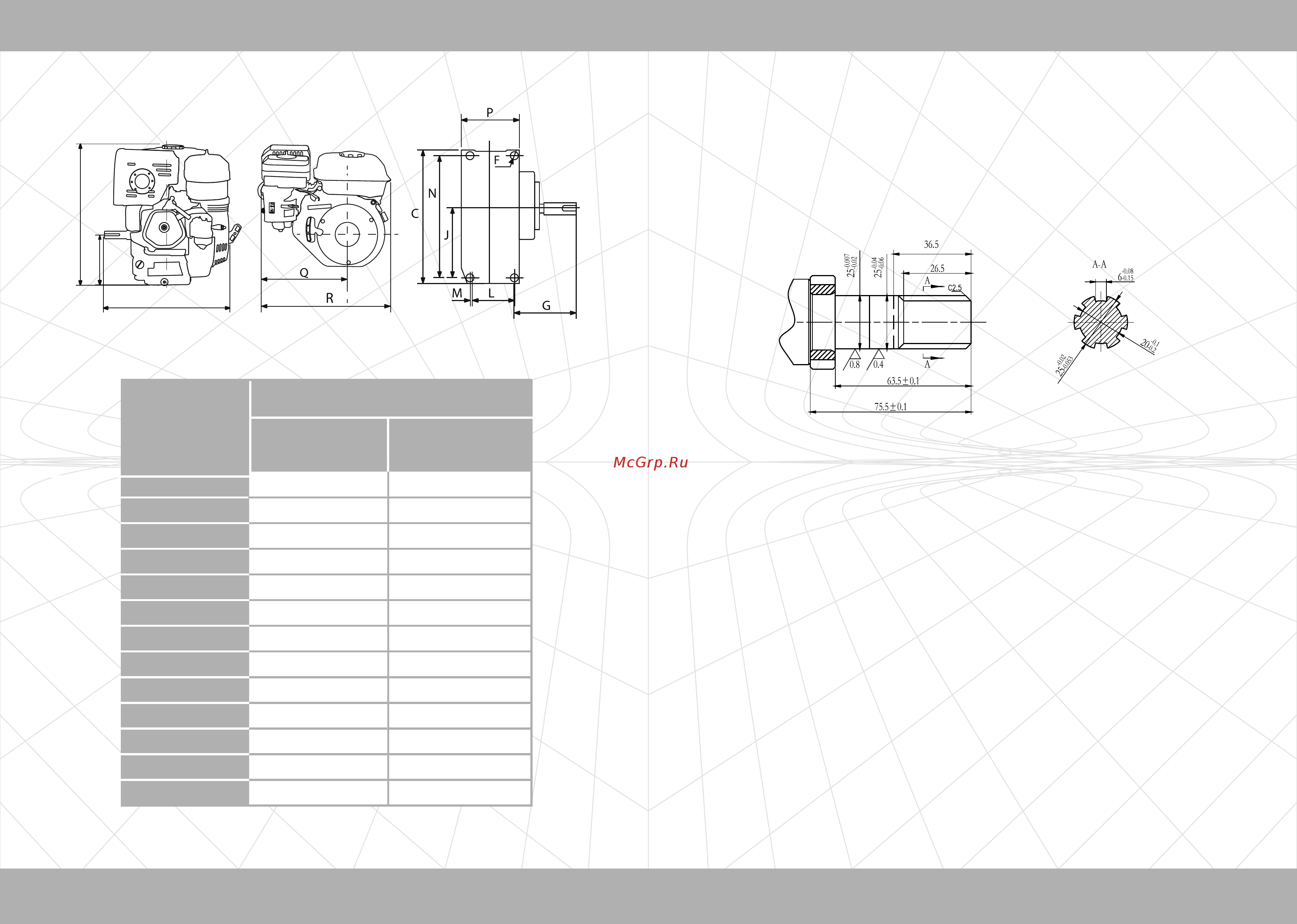

1.2. Габаритні та установочні розміри двигунів З 1 ШЛ і З 390 ШЛДВ -2 0Б ДВ - Б
A
B
D
Розміри, мм
Модель
ДВЗ-210БШЛ ДВЗ-390БШЛ
A 355 380
B
352 435
C
185 221
D 105 135
F
d10 d11
G 85 155
J 65 95
L 75 85
M
10 20
N
163
195
P 103 145
Q 245 305
R 385 450
Малюнок 2
Малюнок 3
Розріз шліца ДВЗ-210БШЛ і ДВЗ-390БШЛ
8
