16 17
Після того, як акумуляторна батарея буде заряджена, відключіть пристрій від
мережі електроживлення і від'єднайте контактні затискачі силових кабелів від
клем акумулятора.
Під час зарядки акумулятора контактні затискачі силових кабелів не повинні
торкатися один одного, корпусу пристрою а також металевих предметів.
ПРИМІТКА!
Дане керівництво не є посібником із зарядки акумуляторних
батарей. За отриманням більш повної інформації про процес
зарядки акумуляторної батареї зверніться до кваліфікованого
фахівця або до довідкових матеріалів.

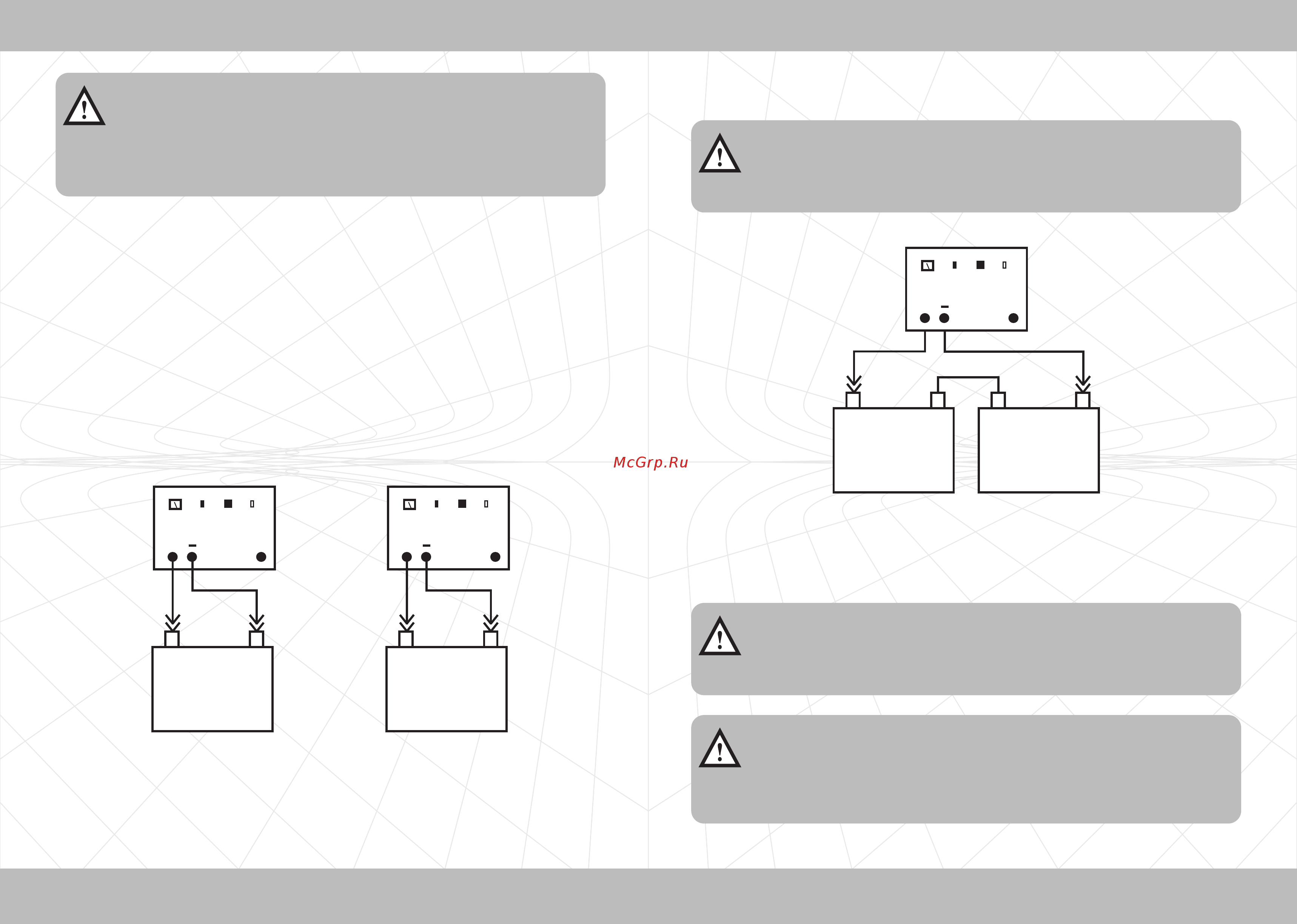

Варіанти приєднання акумуляторних батарей
Варіанти приєднання акумуляторних батарей до зарядного пристрою
відображені на малюнках 3-6.
Малюнок 3 Малюнок 4
Малюнок 3: схема приєднання силових кабелів зарядного пристрою до
акумулятора, який має робочу напругу 12 В.
Малюнок 4: схема приєднання силових кабелів зарядного пристрою до
акумулятора, який має робочу напругу 24 В.
Щоб здійснити зарядку декількох акумуляторів одночасно, використовуйте
схеми послідовного та/або паралельно-послідовного з'єднання.
Малюнок 5
Малюнок 5: схема послідовного з'єднання акумуляторів з робочою
напругою 12 В.
Кількість одночасно встановлених акумуляторних батарей Кількість одночасно встановлених акумуляторних батарей
залежить від ємності акумуляторів і потужності зарядного залежить від ємності акумуляторів і потужності зарядного
пристрою.пристрою.
Кількість одночасно встановлених акумуляторних батарей
залежить від ємності акумуляторів і потужності зарядного
пристрою.
УВАГА!УВАГА!УВАГА!
Акумуляторна батарея вважається повністю зарядженою, коли Акумуляторна батарея вважається повністю зарядженою, коли
струм і напруга під час зарядки залишаються незмінними струм і напруга під час зарядки залишаються незмінними
протягом 1 - 2 годин. Тривалість зарядки акумуляторної батареї протягом 1 - 2 годин. Тривалість зарядки акумуляторної батареї
буде залежати від ємності акумулятора та ступеню його буде залежати від ємності акумулятора та ступеню його
розрядки.розрядки.
Акумуляторна батарея вважається повністю зарядженою, коли
струм і напруга під час зарядки залишаються незмінними
протягом 1 - 2 годин. Тривалість зарядки акумуляторної батареї
буде залежати від ємності акумулятора та ступеню його
розрядки.
УВАГА!УВАГА!УВАГА!
24 В
ЗП
220 В
24 В
+
+
-
12 В
ЗП
220 В
12 В
+
+
-
12 В
+
ЗП
220 В
24 В
+
-
12 В
+
-
Одночасна зарядка декількох акумуляторних батарей повинна Одночасна зарядка декількох акумуляторних батарей повинна
здійснюватися суворо у відповідності з вимогами керівництва здійснюватися суворо у відповідності з вимогами керівництва
з експлуатації акумуляторів, які використовуються.з експлуатації акумуляторів, які використовуються.
Одночасна зарядка декількох акумуляторних батарей повинна
здійснюватися суворо у відповідності з вимогами керівництва
з експлуатації акумуляторів, які використовуються.
УВАГА!УВАГА!УВАГА!
Одночасна зарядка декількох акумуляторних батарей можлива Одночасна зарядка декількох акумуляторних батарей можлива
лише в тому випадку, коли батареї мають однаковий рівень лише в тому випадку, коли батареї мають однаковий рівень
розрядки (наприклад, комплект акумуляторних батарей розрядки (наприклад, комплект акумуляторних батарей
електрокара).електрокара).
Одночасна зарядка декількох акумуляторних батарей можлива
лише в тому випадку, коли батареї мають однаковий рівень
розрядки (наприклад, комплект акумуляторних батарей
електрокара).
УВАГА!УВАГА!УВАГА!
ЕКСПЛУАТАЦІЯ ЕКСПЛУАТАЦІЯ
