11
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их функции.
Перед началом эксплуатации машины внимательно прочтите эти описания.

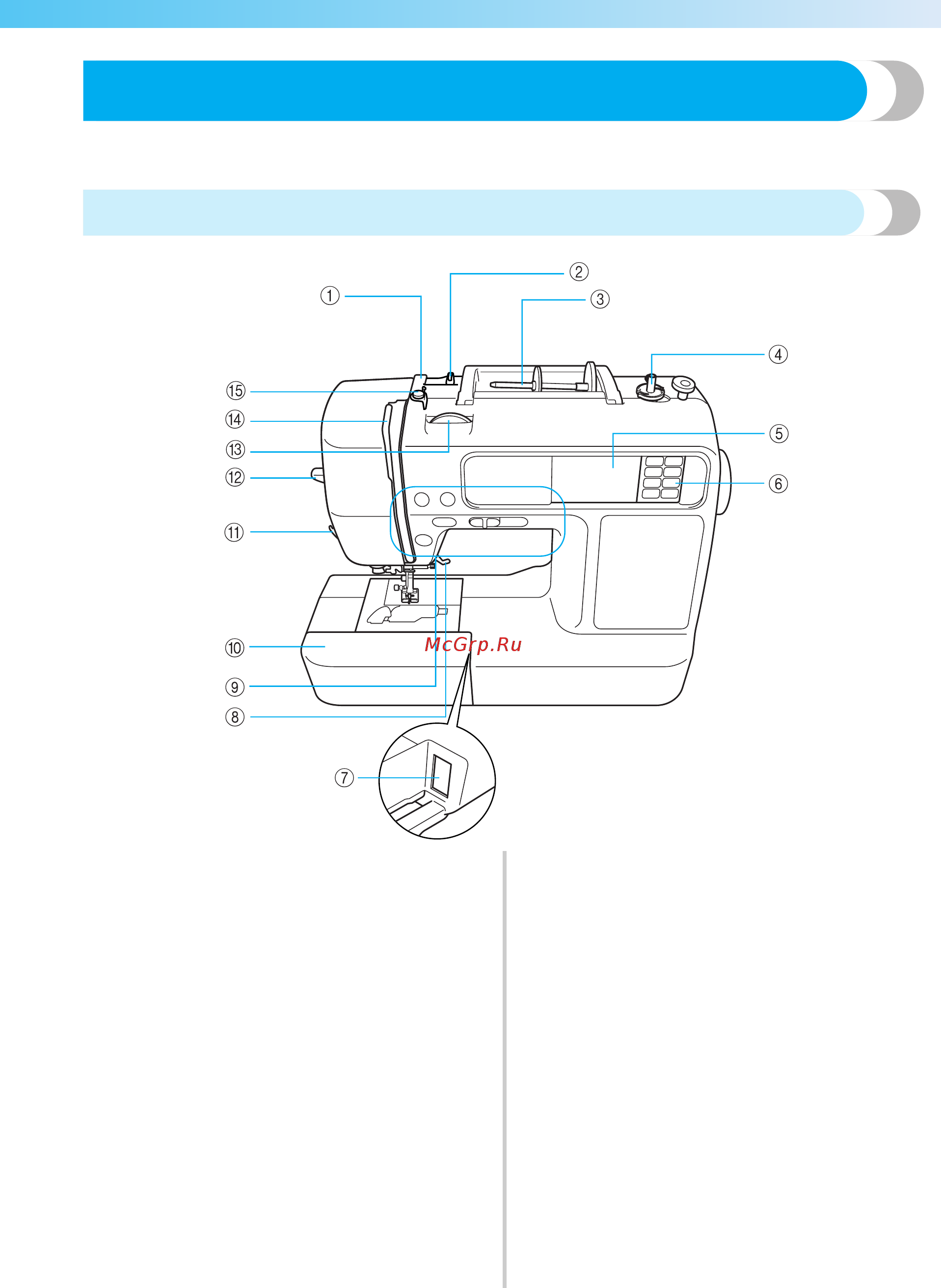

Вид спереди
a Крышка нитенаправителя (с. 24, 33)
При намотке нити на шпульку и заправке нити в машину
протяните нить под крышкой нитенаправителя.
b Нитенаправитель (с. 24, 33)
При намотке нити на шпульку и заправке нити в
машину протяните нить под крышкой
нитенаправителя.
c Стержень для катушки (с. 23, 32)
Этот стержень предназначен для установки
катушки с нитью.
d Устройство для намотки шпульки (с. 22)
Служит для намотки нити на шпульку.
e ЖК-дисплей (жидкокристаллический дисплей)
(сенсорная панель) (с. 18)
На ЖК-дисплее отображаются настройки выбранной
строчки или рисунка, сообщения об ошибках.
f Панель управления (с. 14)
Используйте кнопки на данной панели для выбора
строчек или рисунков вышивания, для
ознакомления с функциями машины и т.д.
g
Слот для подсоединения модуля вышивания (с. 141
)
Вставьте разъем модуля вышивания.
h Рычаг прижимной лапки (с. 54)
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.
i Кнопки управления (с. 13)
Используйте данные кнопки для управления машиной
.
j Плоская платформа (с. 46)
Удалите плоскую платформу при обработке
цилиндрических деталей, например, рукавных манжет.
k Устройство для обрезания нити (с. 60)
Для обрезания пропустите нить через это устройство.
l Рычаг нитевдевателя (с. 35)
Используйте рычаг нитевдевателя для заправки
нити в иглу.
m Регулятор натяжения нити (с. 62, 163)
Настройте натяжение верхней нити с помощью
данного регулятора.
n Рычаг нитепритягивателя (с. 34)
o Нитенаправитель устройства намотки шпульки
и диск предварительного натяжения (с. 24)
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска.
